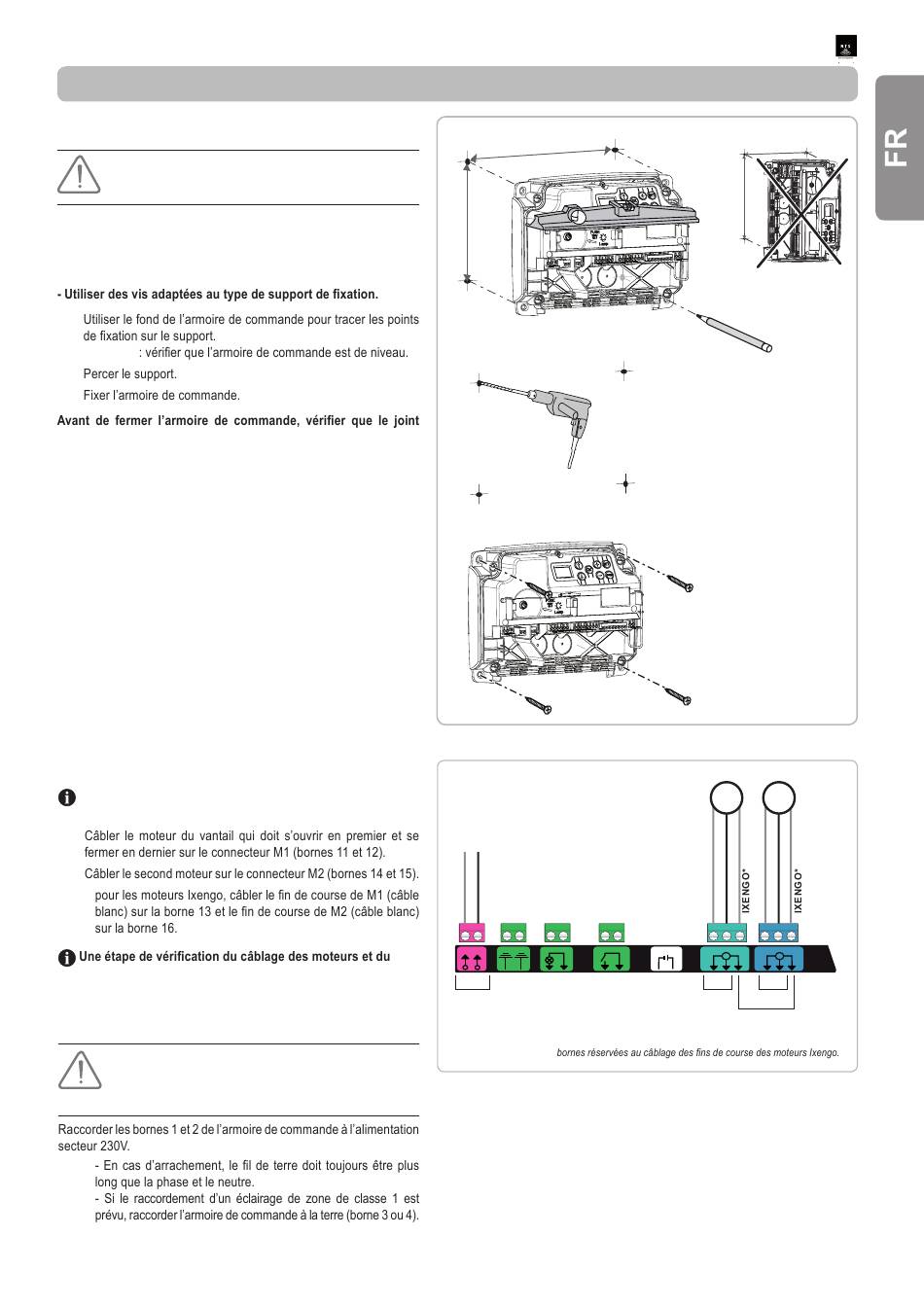

INSTALLATION

Fixation de l'armoire

L'armoire doit être installée en position horizontale.
Ne pas changer la position de l'antenne.
- La longueur maximum autorisée pour les câbles reliant
l'armoire de commande aux moteurs est de 20 m.
- I nstaller l'armoire de commande à une hauteur minimum de
40 cm par rapport au sol.
[1].
Attention
[2].
[3].
d'étanchéité est correctement installé.
Câblage des moteurs
M1 est le moteur installé sur le vantail qui s'ouvre en
premier et se ferme en dernier.
[1].
[2].
Nota :
sens d'ouverture des vantaux est prévue au début de la
mise en service de la motorisation page 6.
Raccordement à l'alimentation secteur
- Utiliser impérativement les serre-câbles fournis pour
bloquer le câble d'alimentation 230V.
- Le fusible ne protège que l'éclairage de zone 230V.
Nota :
