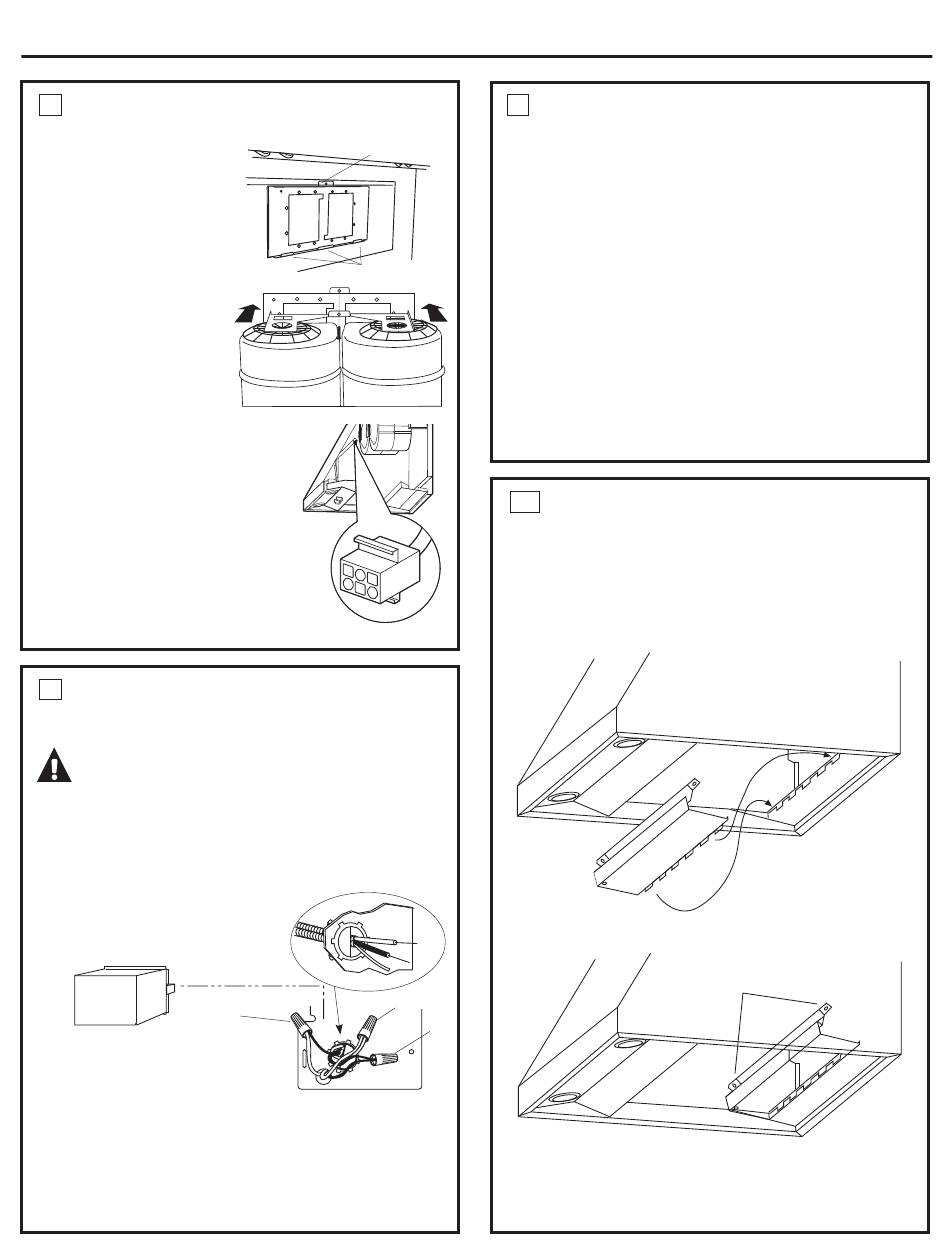

INSTALLATION DU MOTEUR

7
• Placez les fentes du ventilateur vis-
à-vis des trois crochets
à l'arrière de l'orifice
d'évacuation, puis insérez
les crochets dans les fentes.
• Tournez le moteur vers
le haut jusqu'à ce qu'il soit
vis-à-vis de l'emplacement
de la vis de fixation.
• Fixez le moteur au
support de fixation
à l'avant de l'ouverture
à l'aide de la vis et de
la rondelle fournies.
• Branchez le connecteur
du moteur dans le
connecteur correspondant de la
hotte. Pour connaître l'emplacement
du connecteur de la hotte,
reportez-vous à l'illustration.
Repérez le connecteur
à l'intérieur de la hotte et
branchez-le.
IMPORTANT : Tenez le connecteur
de sorte que les deux bornes carrées
dans les coins soient vers le haut
du connecteur pour le brancher.
RACCORDEMENT ÉLECTRIQUE
8
Assurez-vous que l'alimentation a été coupée
au panneau de distribution électrique.
AVERTISSEMENT :
de la résidence n'est pas constitué de trois fils, dont
un de mise à la terre, l'installateur doit installer un fil
de mise à la terre. Si le câblage de la résidence est
en aluminium, assurez-vous d'utiliser un antioxydant
et des connecteurs vissables pour raccordements
cuivre-aluminium homologué par UL.
A Enlevez le couvercle
C Insérez le câble
de la boîte de jonction
dans le serre-
câble et serrez-le
Fil de mise à la terre
B Assurez-vous que les fils blanc,
noir et vert de la hotte sont insérés
par le petit orifice du support
D Utilisez des connecteurs vissables homologués par UL
• Utilisez des connecteurs vissables pour brancher
le fil de mise à la terre au fil vert, le fil blanc au fil
blanc, et le fil noir au fil noir.
• Repoussez les fils dans la boîte de jonction et remettez
en place le couvercle. Assurez-vous que les fils ne sont
pas pincés.
Directives d'installation
Support de
fixation du moteur
Crochets du moteur
Si le câblage
Blanc
Noir
16

INSTALLATION DU COUVRE-CONDUIT

9
Pour installer uniquement la section de 30,4 cm (12 po)
du couvre-conduit :
• Placez la section de 30,4 cm (12 po) du couvre-conduit
décoratif sur le dessus de la hotte.
• Fixez le couvre-conduit au-dessus de la hotte à l'aide
des quatre vis fournies.
Pour installer les deux sections du couvre-conduit :
• Placez les deux sections du couvre-conduit
sur le dessus de la hotte.
• Fixez la section inférieure du couvre-conduit
au dessus de la hotte à l'aide des quatre vis fournies.
Reportez-vous à l'illustration de la page 16.
• Sortez la section intérieure vers le haut jusqu'au
plafond et jusqu'au support de plafond.
• Fixez le couvre-conduit au support à l'aide des deux
petites vis Phillips fournies.
INSTALLATION DU SUPPORT
10
DE FILTRE
• Inclinez le support de filtre en l'insérant à l'arrière
de la hotte.
• Insérez les languettes dans les fentes à l'arrière
de la hotte.
Insérez les languettes dans les fentes
• Fixez le support à la hotte à l'aide des vis, comme
indiqué dans l'illustration.
Installez 2 vis
