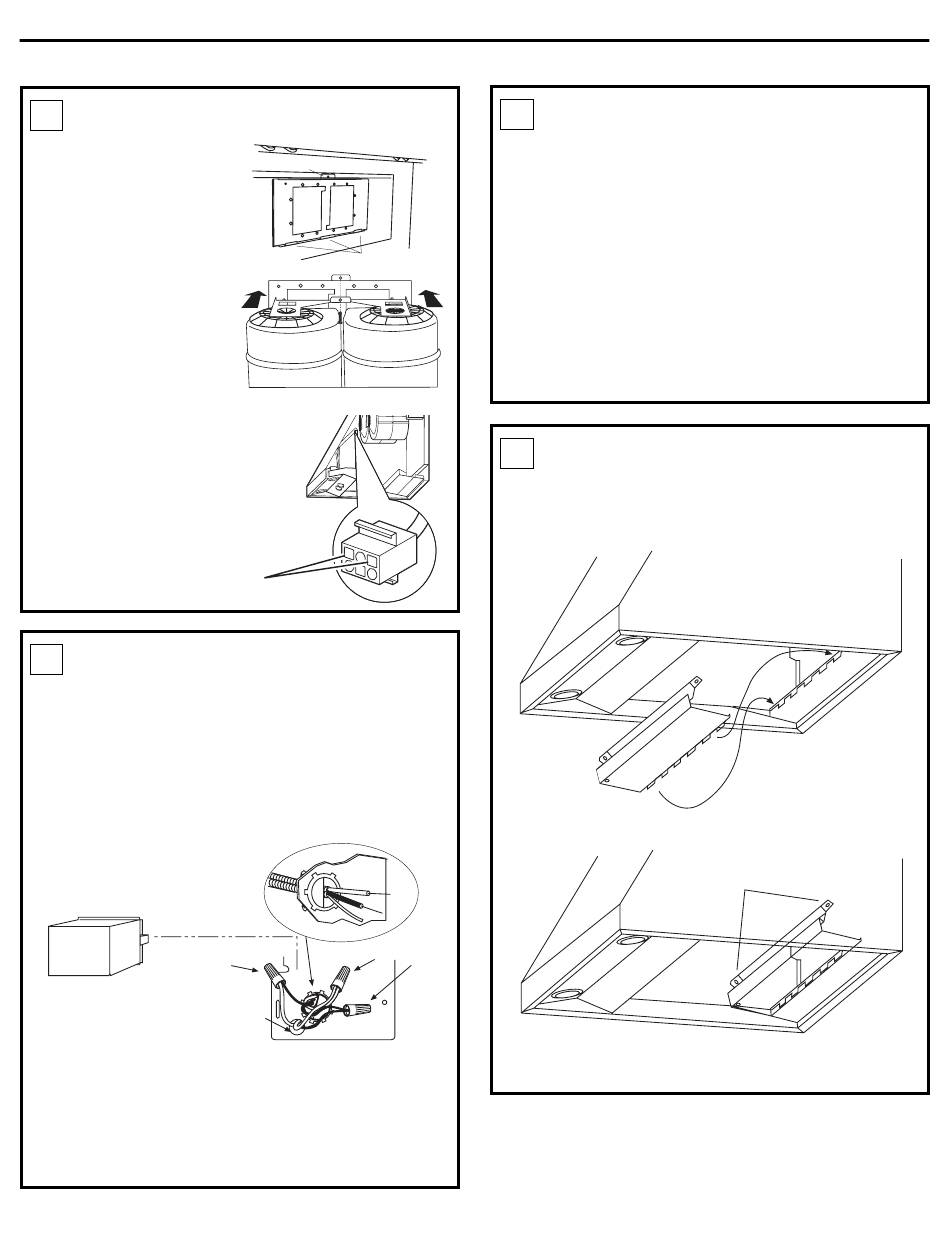

INSTALLATION DU MOTEUR

7
• Alignez les fentes du
ventilateur avec les 3 crochets
situés à l'arrière de
l'ouverture de ventilation,
puis engagez les fentes.
• Tournez le moteur vers le
haut jusqu'à ce qu'il s'aligne
avec l'emplacement de la vis
de fixation.
• Fixez le moteur au support
de fixation à l'avant de
l'ouverture au moyen de la
rondelle et de la vis fournies.
• Raccordez le connecteur du
moteur au connecteur correspondant
de la hotte. Consultez l'illustration
pour connaître l'emplacement du
connecteur de la hotte. Tâtez
l'intérieur de la hotte pour repérer le
connecteur et faire le branchement.
IMPORTANT : Tenez le connecteur de
sorte que les deux bornes carrées se
trouvent au haut du connecteur
pour le brancher.
RACCORDEMENT ÉLECTRIQUE
8
Assurez-vous que le circuit est hors tension.
AVERTISSEMENT :
Si le circuit de la maison n'est pas un circuit à deux fils muni
d'un fil de mise à la terre, l'installateur doit poser un fil de mise
à la terre. Lorsque le câblage de la maison est en aluminium,
assurez-vous d'utiliser un composé antioxydant et des
connecteurs aluminium-cuivre homologués cUL.
A
Retirez le
C
Insérez le câble
couvercle de la
dans le
boîte de jonction
serre-câble et
serrez-le
Fil de mise
à la terre
B
Assurez-vous que les fils blanc, noir
et vert sont insérés par le petit
orifice du support
D
Utilisez des serre-fils homologués cUL
• Utilisez des capuchons de connexion pour brancher le fil de
mise à la terre au fil vert, le fil blanc au fil blanc et le fil noir
au fil noir.
• Insérez les capuchons de connexion dans la boîte de jonction
et refermez le couvercle. Assurez-vous que les fils ne sont pas
coincés.
Instructions d'installation
Support de fixation du moteur
Crochets du moteur
Blanc
Noir
INSTALLATION DE LA GARNITURE
9
DÉCORATIVE
Pour installer la garniture de conduit de 12 po seulement :
• Placez la section de 12 po de la garniture sur le haut de la hotte.
• Fixez la garniture de conduit à la partie supérieure de la hotte
au moyen des 4 vis fournies.
Pour installer la garniture de conduit de 12 po seulement :
• Placez les deux sections de la garniture sur le haut de la hotte.
• Fixez la garniture inférieure à la partie supérieure de la hotte au
moyen des 4 vis fournies. Consultez l'illustration de la page 16.
• Allongez la section intérieure vers le haut jusqu'au plafond et
jusqu'au support de plafond.
• Fixez la garniture de conduit au support au moyen des
deux petites vis Phillips fournies.

INSTALLATION DU SUPPORT DE FILTRE

10
• Inclinez le support de filtre en l'insérant dans la partie arrière
de la hotte.
• Insérez les languettes dans les fentes de la partie arrière de la
hotte.
• Fixez le support à la hotte au moyen des vis, comme le montre
l'illustration.
1 pi = 0,3 m
1 po = 2,5 cm
17
Insérez les languettes dans les fentes
Insérez 2 vis
