Test d'étanchéité
L'étanchéité de l'installation d'adoucissement HEH 9
doit être testée après son installation et après chaque
entretien. Pour cela, il faut appliquer la pression de
service la plus élevée possible et contrôler visuelle-
ment l'étanchéité de l'installation d'adoucissement
HEH 9.
Documentation compteur d'eau
Le compteur d'eau doit être relevé, donc le rende-
ment en eau douce être contrôlé et la résine
d'échange être remplacée si nécessaire avant tout
remplissage ou réemplissage de l'installation de
chauffage.
Documenter la quantité d'eau qui a circulé et la
dureté de l'eau brute dans le
tableau 1.
La quantité d'eau douce max. pouvant être atteinte
en fonction de la dureté de l'eau brute est illustrée à
la fig. 6.
Quand l'eau douce est coupée à une dureté rési-
duelle désirée, la quantité d'eau douce obtenue (eau
diluée) augmente en conséquence.
Exemples
Dureté de l'eau brute 20 °dH (35,6 °f)
 900 litres à 0 °dH (0 °f).
Dureté de l'eau brute 20 °dH (35,6 °f) et
dureté de l'eau douce à 10 °dH (17,8 °f)
 1800 litres à 10 °dH (17,8 °f).
10 | Rendement en eau douce
Rendement en eau douce
Weichwasse rleistung
35
30
25
°dH
20
°f
15
10
5
0
0 200 400 600 800 1000 1200
Quantité d'eau douce pouvant être obtenue [ltr]
erreichbare Weichwasse rmenge [ltr]

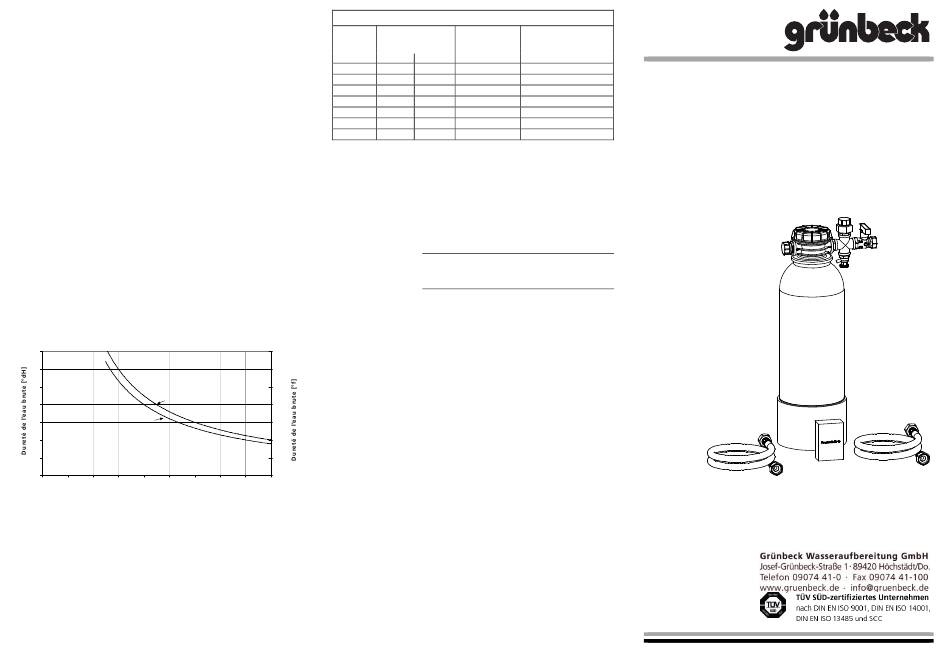

Fig. 6 : Quantité d'eau douce pouvant être obtenue [0 °dH, 0 °f]
Quand plusieurs remplissages sont réalisés avec une
installation d'adoucissement HEH 9, des contrôles de
l'eau douce (dispositif d'analyse de l'eau) doivent être
exécutés pendant le remplissage suivant la dureté de
l'eau brute et être documentés au tableau 1.
Tableau 1 : Valeurs de service
Date
[°dH]
11 | Remplacer la
résine de
l'échangeur

70,0
60,0
50,0
40,0
30,0
12 | Inspection
20,0
10,0
0,0
1400 1600 1800
13 | Consom-
mables
Dureté de Relevé du Quantité d'eau
l'eau brute compteur douce obtenue
d'eau
[°f] [l] [l]
La résine d'échange de l'installation
d'adoucissement HEH 9 doit être remplacée quand
elle est épuisée. Dépressuriser l'installation d'adou-
cissement HEH 9. (Fermer l'arrivée et l'évacuation -
ouvrir la vanne d'échantillonnage). Desserrer les
écrous de raccord sur la vanne de distribution et la
démonter complètement de l'échangeur. Tirer la
conduite montante hors de l'échangeur et vider
complètement l'échangeur. Évacuer les résidus
avec de l'eau.
Remarque : La résine d'échange peut être
éliminée avec les ordures ménagères (numéro
de code de déchet 57125).
Enfoncer de nouveau la conduite montante dans
l'échangeur. Obturer la conduite montante (bou-
chon ou ruban adhésif). Verser de la résine
d'échange neuve dans l'échangeur. Centrer la
conduite montante, retirer la résine d'échange
adhérant au filetage et à la conduite, retirer la
fermeture de la conduite montante. Monter la
vanne de distribution. Monter les conduites de
raccordement. Purger l'installation
d'adoucissement HEH 9.
Documenter le relevé du compteur d'eau et la
dureté de l'eau brute !
L'inspection ne comprend qu'un contrôle du
fonctionnement (contrôle de la dureté de l'eau
douce sur la vanne d'échantillonnage) et sa docu-
mentation.
Les consommables et les pièces de rechange sont
disponibles auprès des magasins de sanitaire ou
auprès du service après-vente compétent de la
société Grünbeck.
Dispositif d'analyse de l'eau - Dureté totale ° dH
Référence 170 145 (1 unité)
Référence 170 100 (10 unités)
Dispositif d'analyse de l'eau - Dureté totale ° f
Référence 170 182 (1 unité)
Résine d'échange pour le réemplissage (4 litres)
Référence 190 575
Instructions de service
Installation d'adoucissement
V e r s i o n f é v r i e r 2 0 1 4
Référence 106 190 957 - fr
HEH 9
