Réf.Cde. 9353
NOTICE DE MONTAGE

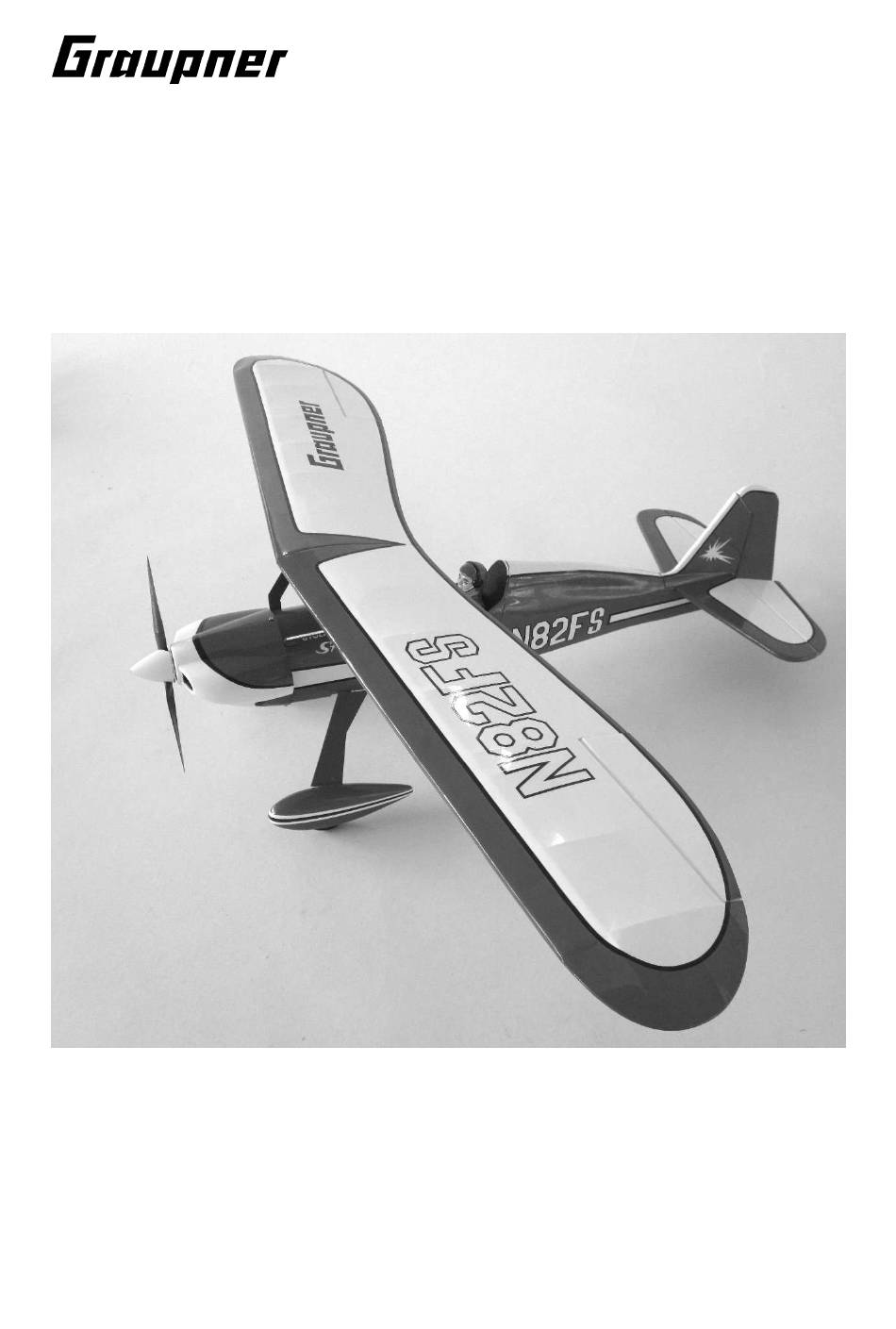

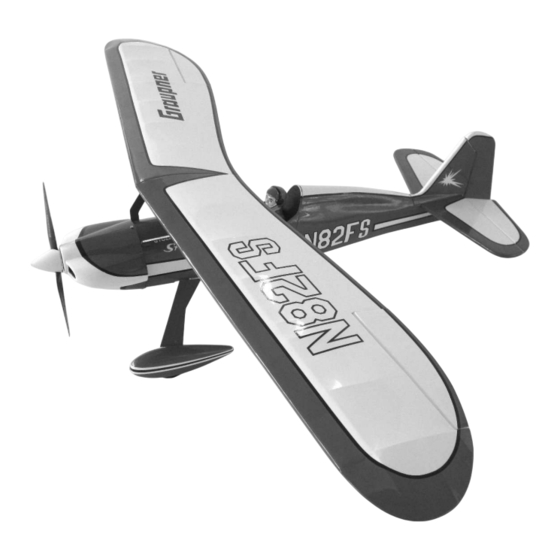

STARLET
Modèle RC éléctrique pour accus LiPo 3 éléments
650 mAh
Pour radiocommandes HoTT 4 voies
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
!
Sous réserve de modifications! Nous déclinons toute responsabilité en cas d'erreurs d'impression
08/2011
- 1 -
Publicité
Manuels Connexes pour GRAUPNER STARLET
Sommaire des Matières pour GRAUPNER STARLET
- Page 1 STARLET Modèle RC éléctrique pour accus LiPo 3 éléments 650 mAh Pour radiocommandes HoTT 4 voies GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression 08/2011 - 1 -...
- Page 2 Généralités Le modèle STARLET est un modèle RC à moteur électrique très attrayant, facile à transporter grâce à ses dimensions compactes. Sa petite taille ne doit cependant pas induire en erreur, le montage et par la suite le vol nécessitent une certaine expérience.
- Page 3 être de 12 mm minimum, pour éviter que la chape ne vienne buter sur l'aile. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression...
- Page 4 Faites ensuite un essai moteur. Le moteur doit tourner vers la droite, vu dans le sens de vol, si ce n'est pas GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression...
- Page 5 à Ø 2,2 mm. La position des deux vis de fixation du capot est visible sur les photos de l'étape de montage du train d'atterrissage. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression...
- Page 6 Toutes ces pièces de fixation du servo sont livrées avec le servo. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression...
- Page 7 Pour la charnière inférieure de la gouverne de direction, coupez une fente dans le fuselage, puis collez la dérive, à angle droit. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression...
- Page 8 Grattez les surfaces à encoller des pattes et retirez l'entoilage au niveau des collages de cet habillage. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression...
- Page 9 Sortie 2: Aileron gauche, Sortie 3 Profondeur, Sortie 4 Direction, Sortie 5 aileron droit, Sortie 6 variateur. Sur les sorties 2 et 5 sont branchées les GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression...
- Page 10 L'atterrissage se fait toujours face au vent. GRAUPNER Modellbau vous souhaite Bons Vols avec votre nouveau modèle STARLET L' Original, un STARLET, année de construction 1980 GRAUPNER GmbH &...
- Page 11 être d’origine Graupner. Si un des éléments de l’unité de propulsion est modifié, une utilisation en toute sécurité ne peut plus être garantie, et vous perdez tout accès au droit de garantie.
- Page 12 En fin de séance, coupez d’abord la réception et ensuite seulement l’émetteur. Vérifiez que les gouvernes suivent bien le débattement des manches de commande. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression...
- Page 13 Si une pièce, que nous avons mise sur le marché allemand, devait présenter un défaut ou un vice caché (conformément au § 13 BGB ), nous, Sté Graupner GmbH, Kirchheim/Teck & Co KG D-73230 Kirchheim/Teck, nous nous engageons à la remplacer dans le cadre ci-dessous.
