A-Scan Synergy d'Accutome
Connexion de la sonde
Le connecteur de sonde de l'A-Scan Synergy d'Accutome se trouve sur le côté droit de
l'instrument (si vous faites face à l'instrument).
Pour raccorder la sonde :
1.
Repérez le connecteur de sonde sur le côté droit de l'instrument lorsque vous faites
face à l'écran (voir la Figure 3-5 ci-dessous).

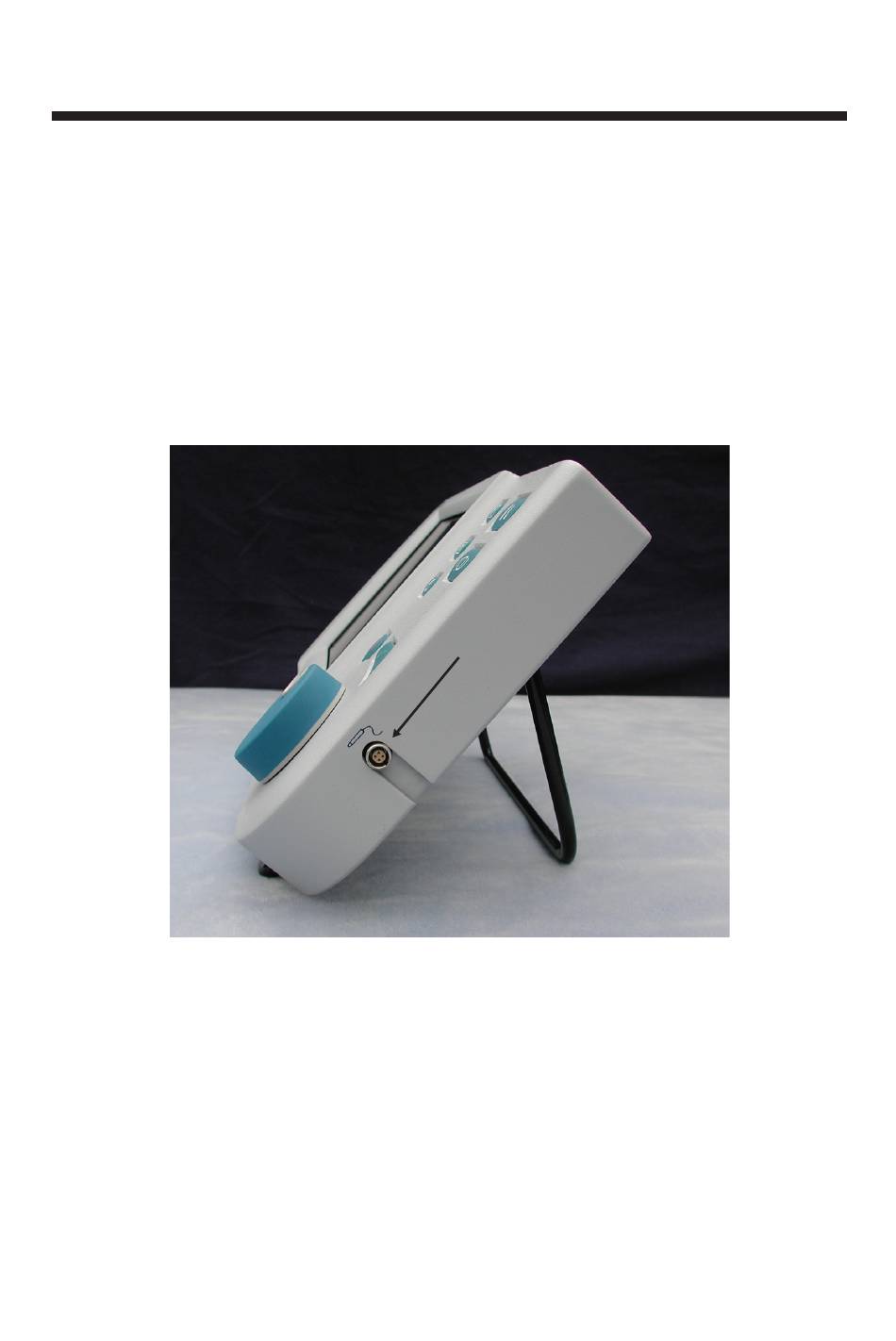

Figure 3-5 Connecteur de la sonde (côté droit de l'instrument)
1.
Le connecteur de la sonde est orienté et un point rouge indique l'orientation.
2.
Insérez la sonde avec le point rouge faisant face à l'arrière de l'instrument.
(Reportez-vous à la Figure 3-6 sur la page suivante.)
Connecteur de la sonde
18
Guide de l'utilisateur
