A-Scan Synergy d'Accutome
Connexion de l'interrupteur au pied
Pour brancher l'interrupteur au pied :
1.
Repérez le connecteur de l'interrupteur sur le côté gauche de l'instrument (voir la
Figure 3-5).
2.
Insérez le connecteur du câble de l'interrupteur au pied dans le connecteur de
l'interrupteur.
Connexion de l'alimentation
Deux éléments servent à brancher le courant électrique à l'A-Scan Synergy d'Accutome;
le premier, un bloc d'alimentation, régule la tension qui va à l'instrument, et l'autre, un
câble avec mise à la terre, relie le bloc d'alimentation à une prise murale.
Pour raccorder l'alimentation :
1.
Repérez le câble avec mise à la terre et insérez-le dans le connecteur vide du bloc
d'alimentation.
2.
Repérez le connecteur d'alimentation sur le côté gauche de l'instrument (voir la
Figure 3-4 ci-dessous).
3.
Insérez le connecteur du bloc d'alimentation dans le connecteur d'alimentation.

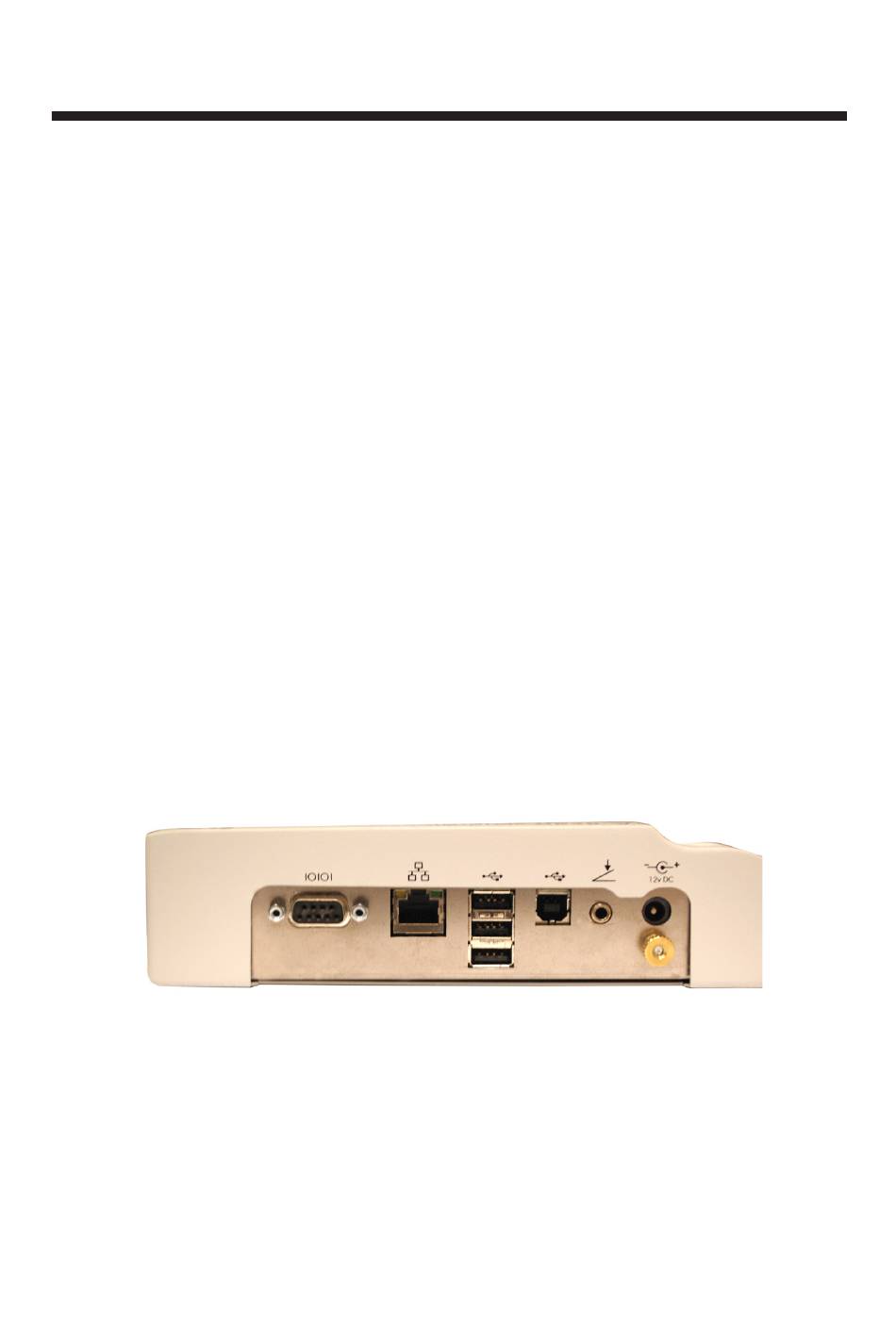

Figure 3-4 Connecteurs des composants (côté gauche de l'instrument)
16
Guide de l'utilisateur
