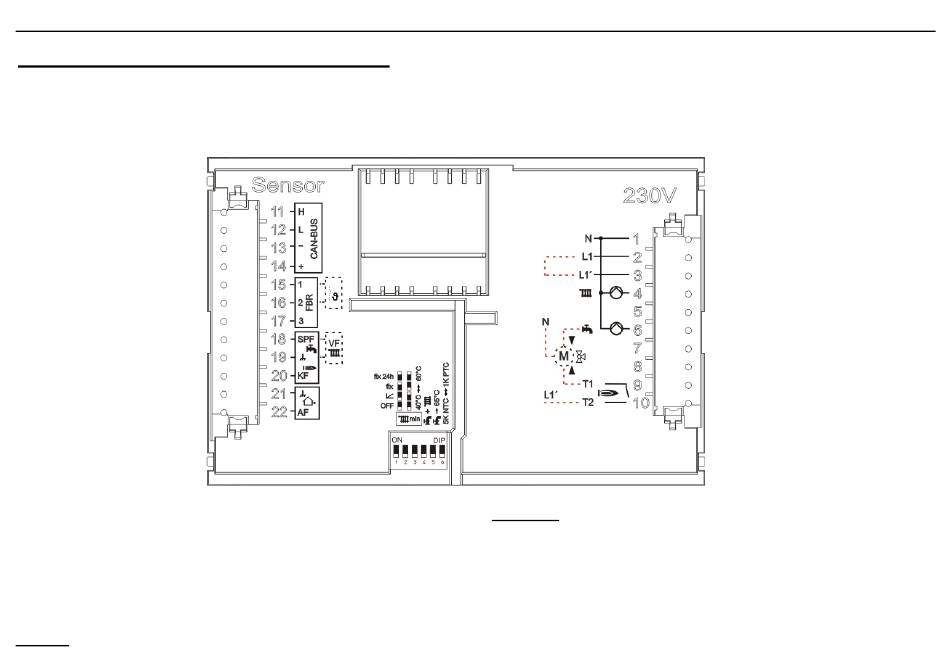

Raccordements électriques régulateur
Raccordements électriques régulateur
Basse tension
11-14 CAN BUS
ou
15-17 FBR2
ou:
Lago Switch
/ thermostat ambiance
18+19 Sonde E.C.S.
ou E.C.S. - thermostat
ou pour module vanne
sonde départ
19+20 Sonde chaud.
21+22 Sonde ext.
module vanne pour
régulation par zones
E Attention: les connexions 230V doivent être
réalisées avec du fil rigide ou du fil souple avec
cosses.
16
230V∼; pouvoir de coupure des relais 2(2) A, 250V∼
E Attention: les câbles des sondes et du bus de
communication ne doivent pas être dans les mêmes
gaines que les câbles d'alimentation 230 V!
!
Sans branchement d'un thermostat d'ambiance ou
d'une horloge thermostat réaliser un pont entre les
bornes 15 et 16.
1 Alim. neutre
2 Alim. phase régulateur
3 Alim. phase relais
(pont entre 2 et 3)
4 Circulateur / GEN CH /
collecteur
6 Pompe E.C.S.
ou pour module vanne :
fermet. vanne
9+10 Brûleur :
libre de potentiel
ou pour module vanne :
ouvert vanne
(ex. pont entre 10 et 3)
