4.4 Risoluzione dei problemi

Diagnostica
La caldaia è dotata di un avanzato sistema di autodiagnosi. Nel caso di un'anomalia alla caldaia, i 3 leds indicheranno il codice dell'anomalia.
Vi sono anomalie che causano blocchi permanenti: per il ripristino del funzionamento è sufficiente premere il tasto RESET per 1 secondo (rif. 5 - fig. 1) oppure attraverso il RESET
del cronocomando remoto (opzionale) se installato; se la caldaia non riparte è necessario risolvere l'anomalia che viene indicata nei leds di funzionamento.
Altre anomalie causano blocchi temporanei che vengono ripristinati automaticamente non appena il valore rientra nel campo di funzionamento normale della caldaia.

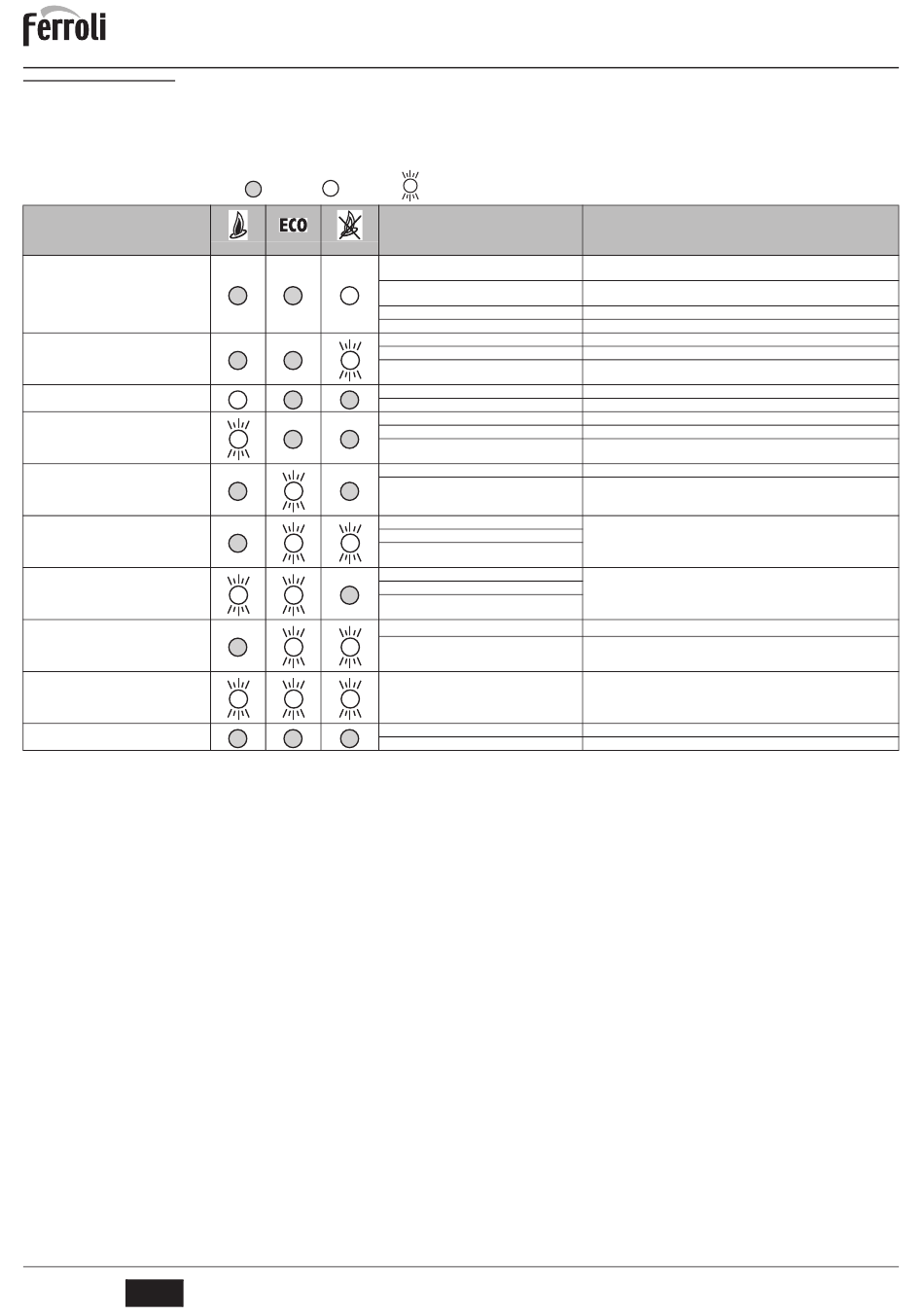

Tabella. 3 - Lista anomalia (Legenda Leds
Anomalia
Mancata accensione del bruciatore
Intervento protezione sovra-temperatura
Segnale fiamma presente con bruciatore spento
Intervento del termostato fumi (dopo l'intervento
del termostato fumi, il funzionamento della caldaia
viene impedito per 20 secondi)
Pressione impianto insufficiente
Anomalia sensore di mandata
Anomalia sensore sanitario
Intervento protezione scambiatore.
(I leds lampeggiano alternativamente)
Scheda difettosa
Scheda non alimentata elettricamente
5. CARATTERISTICHE E DATI TECNICI
Tabella. 4 - Legenda delle figure del cap. 5
7 Entrata gas
8 Uscita acqua sanitaria
9 Entrata acqua sanitaria
10 Mandata impianto
11 Ritorno impianto
14 Valvola di sicurezza
19 Camera combustione
22 Bruciatore
27 Scambiatore in rame per riscaldamento e sanitario
32 Circolatore riscaldamento
34 Sensore temperatura riscaldamento
36 Sfiato aria automatico
37 Filtro entrata acqua fredda
38 Flussostato
6
IT
= Spento / = Acceso /
Possibile causa
Verde Giallo Rosso
Mancanza di gas
Anomalia elettrodo di rivelazione/accensione
Valvola gas difettosa
Potenza di accensione troppo bassa
Sensore riscaldamento danneggiato
Mancanza di circolazione d'acqua nell'impianto
Presenza aria nell'impianto
Anomalia elettrodo
Anomalia scheda
Contatto termostato fumi aperto
Cablaggio interrotto
Camino non correttamente dimensionato o ostruito
Impianto scarico
Pressostota acqua non collegato o danneggiato
Sensore danneggiato
Cablaggio in corto circuito
Cablaggio interrotto
Sensore danneggiato
Cablaggio in corto circuito
Cablaggio interrotto
Mancanza di circolazione H
Aria nell'impianto
Scheda guasta
Mancanza alimentazione elettrica
Fusibili danneggiati
39 Limitatore di portata acqua
42 Sensore di temperatura sanitaria
44 Valvola gas
49 Termostato di sicurezza
56 Vaso di espansione
74 Rubinetto di riempimento impianto
78 Antirefouleur
81 Elettrodo d'accensione e rilevazione
95 Valvola deviatrice
114 Pressostato acqua
126 Termostato fumi
194 Scambiatore acqua sanitaria
241 Bypass automatico
cod. 3541F171 - Rev. 02 - 02/2018
= Lampeg. veloce)
Soluzione
Controllare che l'afflusso di gas alla caldaia sia regolare e che sia stata eliminata l'aria
dalle tubazioni
Controllare il cablaggio dell'elettrodo e che lo stesso sia posizionato correttamente e
privo di incrostazioni
Verificare e sostituire la valvola a gas
Regolare la potenza di accensione
Controllare il corretto posizionamento e funzionamento del sensore di riscaldamento
Verificare il circolatore
Sfiatare l'impianto
Verificare il cablaggio dell'elettrodo di ionizzazione
Verificare la scheda
Verificare il termostato
Verificare il cablaggio
Sostituire la canna fumaria
Caricare l'impianto
Verificare il sensore
Verificare il cablaggio o sostituire il sensore
Verificare il cablaggio o sostituire il sensore
O impianto
Verificare il circolatore
2
Sfiatare l'impianto
Sostituire la scheda
Verifica alimentazione elettrica
Sostituire fusibili
