5.4. Installation de l'isolation calorifique
• Installez le manchon isolant, après avoir vérifié
qu'aucune fuite de gaz ne se produit (pour plus
de détails référez-vous à la notice d'installation
de l'unité extérieure).

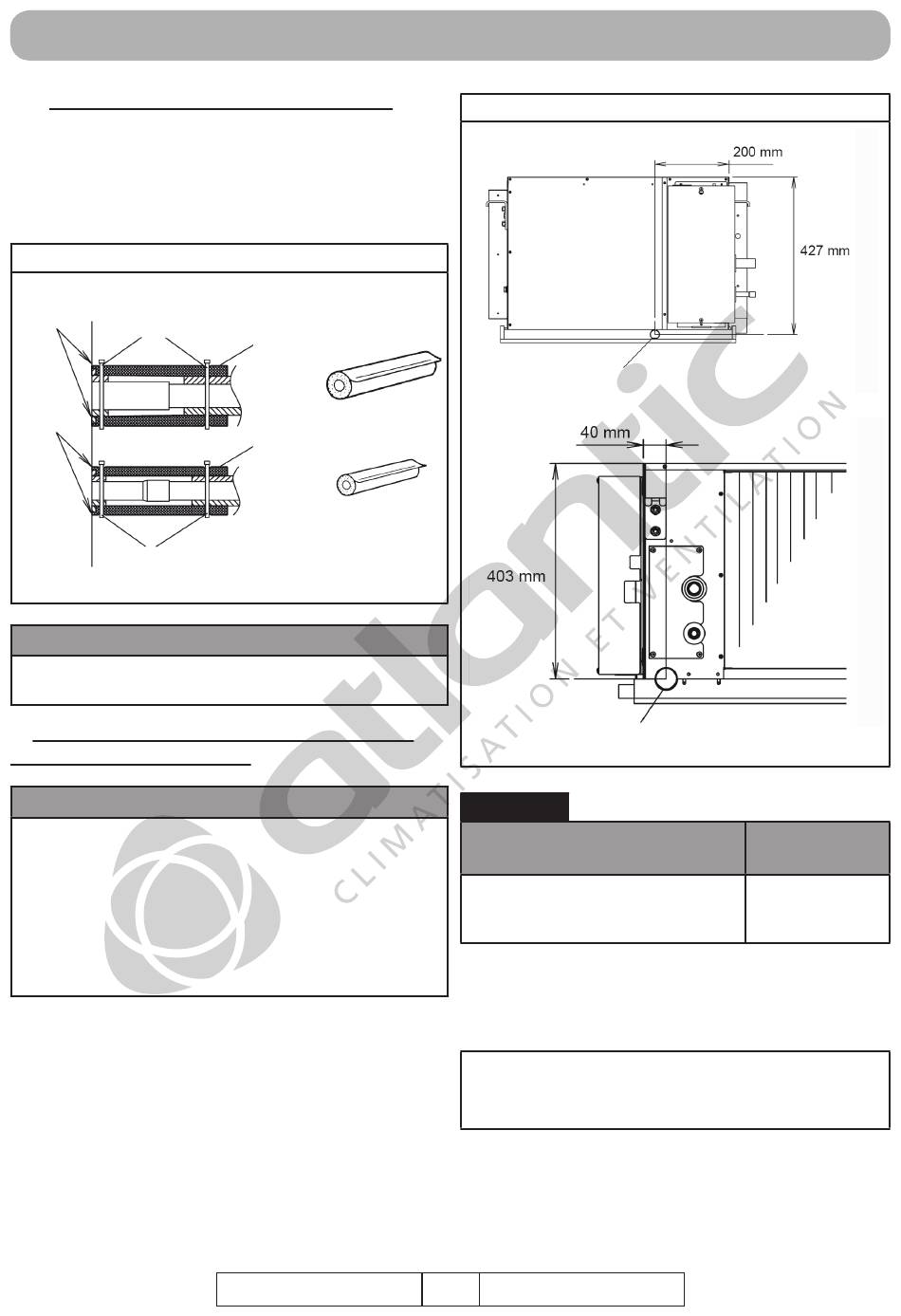

Fig. 16
Grand collier
Pas d'espace
(fourni)
Pas d'espace
Isolant
Grand collier
(fourni)
ATTENTION
• L'isolant doit s'adapter étroitement sans es-
pace.
6. MISE EN PLACE DU TUYAU D'ÉVACUA-
TION DES CONDENSATS
ATTENTION
• Effectuez l'installation du tuyau d'évacuation
des condensats conformément aux indications
fournies. En particulier, veillez à intervenir dans
un environnement suffisamment tempéré pen-
dant l'installation du tuyau d'évacuation des
condensats afin d'éviter que des problèmes de
condensation entraînent des fuites d'eau.
Utilisez de la colle pour tube PVC pour connec-
ter le tuyau d'évacuation des condensats afin
qu'il n'y ait pas de fuites.
Utilisez un tuyau d'évacuation des condensats
avec le diamètre indiqué dans le Tableau 6.
• Ne pas créer de remontée, de piège ou de prise
d'air.
• Prévoyez une légère pente (1/100 ou plus).
• Utilisez un isolant pour éviter la condensation
ou le gel.
PROCÉDURE D'INSTALLATION
Grand manchon
isolant (fourni)
Petit manchon
isolant (fourni)
Novembre 2012
Fig. 17
Sortie du tuyau de sécurité
d'évacuation des condensats
Sortie du tuyau d'évacuation
des condensats
Tableau 6
Adaptateur évacuation
des condensats
• Pour l'évacuation principale
• Pour l'évacuation de sécurité
Cet appareil comporte deux sorties d'évacuation
des condensats. Suivez la procédure suivante
pour vous raccordez.
Méthode d'installation de l'adaptateur
principal et de l'adaptateur de sécurité
d'évacuation des condensats
1. Fixez les adaptateurs (fournis dans les ac-
cessoires) sur les sorties respectives d'éva-
cuation de l'unité et vissez le collier de ser-
rage comme indiqué Fig. 18.
16 NI 923 489 #
ø extérieur
32 mm
