2. Connexion du câble signal

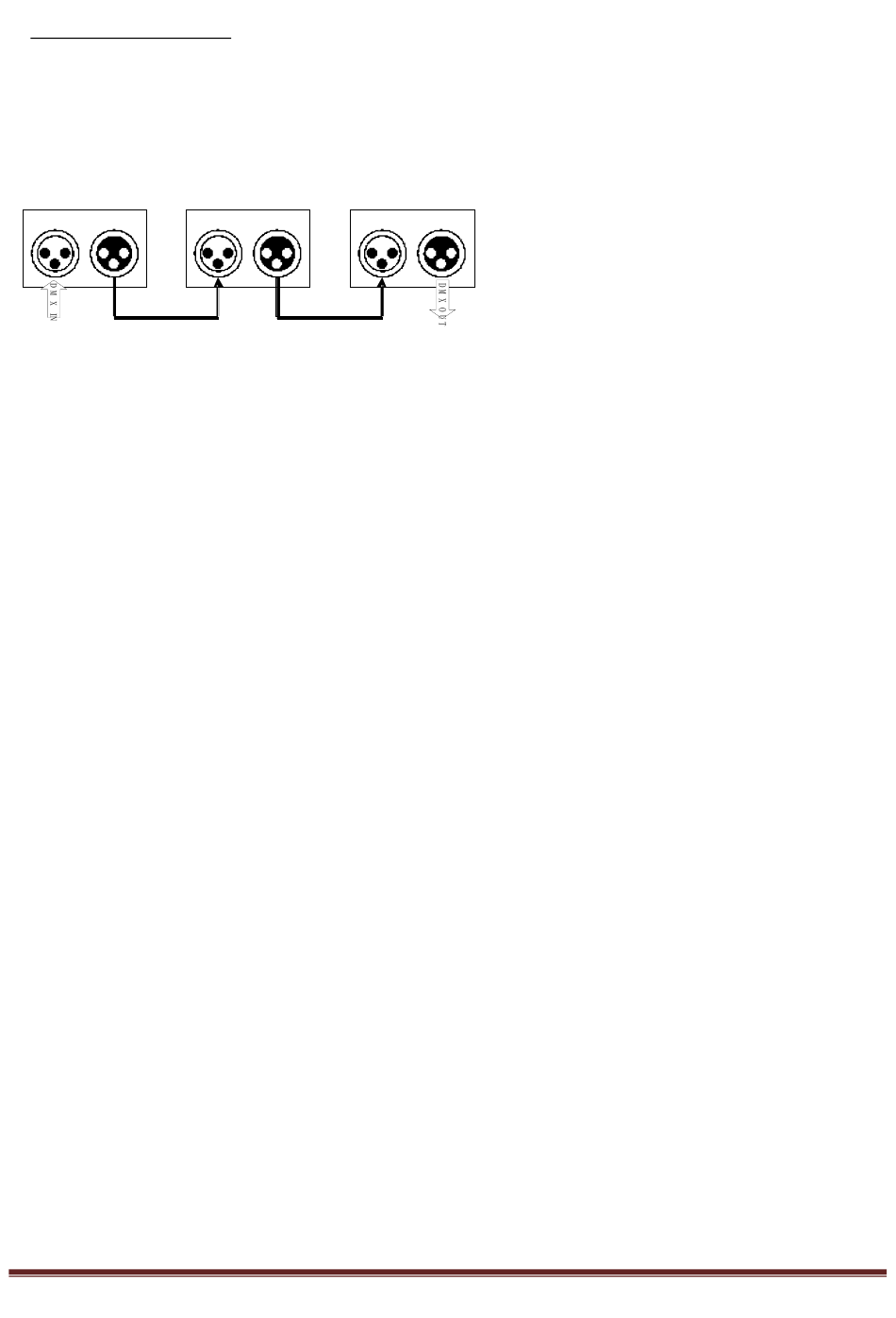

La connexion entre la sortie du Maître et l'entrée de l'Esclave se fait au moyen du cordon XLR à 3 broches fourni. La
sortie DMX de la console de commande doit être branchée sur l'entrée DMX du premier Maître. Branchez la sortie
DMX du Maître sur l'entrée DMX de l'Esclave et ainsi de suite jusqu'au dernier Esclave. Branchez une terminaison
sur la sortie du dernier appareil afin d'éviter des parasites. Cette résistance de fin de ligne consiste en une fiche XLR
qui comporte une résistance de 120Ω entre les broches 2 et 3.
1 2
I N
O U T
Note: Utilisez du câble à double blindage. Le diamètre du conducteur de chaque câble doit être d'au moins 0,5mm.

REGLAGE DE L'ADRESSE DMX

Cette fonction vous permet de changer l'adresse DMX de l'appareil.
Appuyez une ou plusieurs fois sur la touche "MENU" jusqu'à ce que d001 s'affiche et choisissez la valeur "001 ----
512" au moyen des touches UP et DOWN ( adresse DMX ).

MODE MAITRE ESCLAVE

Réglez le premier CIRCUS de la chaîne en mode auto ou musical. Cet appareil sera l'appareil maître.
Réglez les autres CIRCUS de la chaîne en mode DMX ( d001 ). Ces appareils seront les appareils esclave.
Réglage du MODE
DMX : Appuyez sur MENU jusqu'à ce que d001 s'affiche puis utilisez UP et DOWN pour ajuster l'adresse
DMX.
SOUND : Appuyez sur MENU jusqu'à ce que S1XX à S8XX s'affiche. Le CIRCUS fonctionnera au
rythme de la musique.( les XX correspondant à la vitesse de 01 à 09 )
8 modes musical : S1-- = programme musical 1
AUTO : Appuyez sur MENU jusqu'à ce que A1XX à A8XX s'affiche. Le CIRCUS fonctionnera en
mode automatique.( les XX correspondant à la vitesse de 01 à 09 )
8 modes auto : A1-- = programme auto 1
© Copyright LOTRONIC 2014
3
IN IN
O U T
S2-- = programme musical 2 ( pas de strobe )
S3-- = programme musical 3 ( strobe )
S4-- = rouge
S5-- = vert
S6-- = bleu
S7-- = blanc
S8-- = ambre
A2-- = programme auto 2 ( pas de strobe )
A3-- = programme auto 3 ( strobe )
A4-- = rouge
A5-- = Vert
A6-- = bleu
A7-- = blanc
A8-- = ambre
O U T
CIRCUS Page 9
