Table des Matières
Manuels Connexes pour Lindy 32166
Sommaire des Matières pour Lindy 32166
- Page 1 4 Port USB 2.0 & Audio KM Switch User Manual Eng lis h Benutzerhandbuch Deutsch Manuel Utilisateur Français Manuale Italiano No. 32166 lindy.com © LINDY Group - FIRST EDITION (April 2021)
- Page 2 © LINDY Group - FIRST EDITION (April 2021)
-
Page 3: Safety Instructions

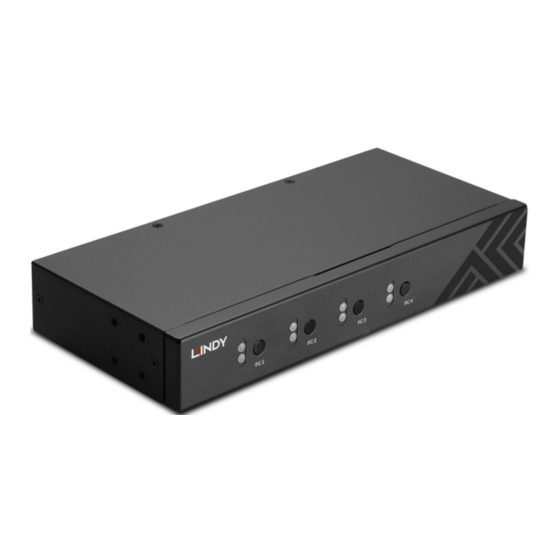

User Manual English Safety Instructions ! WARNING ! Please read the following safety information carefully and always keep this document with the product. Failure to follow these precautions can result in serious injuries or death from electric shock, fire or damage to the product. Touching the internal components or a damaged cable may cause electric shock, which may result in death. - Page 4 To ensure correct use, please read this manual carefully and retain it for future reference. The Lindy 4 Port USB 2.0 & Audio KM Switch is a compact desktop solution for providing switching of up to four PCs from a single keyboard and mouse, sharing additional USB 2.0 peripherals and supporting stereo audio playback via the 3.5mm connection.
- Page 5 User Manual English Installation Before starting the installation, please ensure that all devices are powered off. 1. Connect a USB keyboard and mouse to the USB HID ports on the rear panel of the unit. 2. If required, connect speakers or headphones to the 3.5mm audio out port on the rear panel of the unit.
- Page 6 User Manual English Mouse Roaming Hotkey Settings Hotkey Function Leading code + “Alt” (hold) Monitor 4 x 1 (Vertical) + “Q” + “1” Leading code + “Alt” (hold) Monitor 2 x 2 + “Q” + “2” Leading code + “Alt” (hold) Monitor 1 + 3 + “Q”...
- Page 7 User Manual English Hotkey Function Leading code + “Alt” (hold) Speed up the mouse cursor, -100 Dpi each time pressing “↑” while + “↑” holding down “Alt”. Leading code + “Alt” (hold) Speed down the mouse cursor, +100 Dpi each time pressing “↓” while + ”↓”...
- Page 8 User Manual English Sicherheitshinweise ! GEFAHR ! Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch und bewahren Sie dieses Dokument immer zusammen mit dem Produkt auf. Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu schweren Verletzungen oder zum Tod durch Stromschlag, Feuer oder Schäden am Produkt führen. Das Berühren der internen Komponenten oder eines beschädigten Kabels kann einen elektrischen Schlag verursachen, der zum Tod führen kann.
-
Page 9: Lieferumfang
Support. Bitte lesen Sie diese Anleitung sorgfältig und bewahren Sie sie auf. Der Lindy 4 Port USB 2.0 & Audio KM Switch ist eine kompakte Desktop-Lösung zum Steuern von bis zu vier PCs über eine einzige Tastatur und Maus. - Page 10 Benutzerhandbuch Deutsch Installation Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass alle Geräte ausgeschaltet sind. 1. Schließen Sie eine USB-Tastatur und -Maus an die USB-HID-Anschlüsse auf der Rückseite des Geräts an. 2. Schließen Sie bei Bedarf Lautsprecher oder Kopfhörer an den 3.5-mm-Audioausgang an der Rückseite des Geräts an.
- Page 11 Benutzerhandbuch Deutsch Mouse Roaming Hotkey Settings Hotkey Funktion Universelle Hotkey-Taste Monitor 4 x 1 (vertikal) + “Alt” (gedrückt halten) + “Q” + “1” Universelle Hotkey-Taste Monitor 2 x 2 + “Alt” (gedrückt halten) + “Q” + “2” Universelle Hotkey-Taste Monitor 1 + 3 + “Alt”...
- Page 12 Benutzerhandbuch Deutsch + “Alt” (gedrückt halten) + Drücken der “↑”-Taste bei gedrückt gehaltener „Alt“-Taste. “↑” Universelle Hotkey-Taste Reduzierung der Geschwindigkeit des Mauszeigers, +100 Dpi bei jedem + “Alt” (gedrückt halten) + Drücken der “↓”-Taste bei gedrückt gehaltener „Alt“-Taste. ”↓” Universelle Hotkey-Taste Einmaliger Piepton = 2400 Dpi + “Alt”...
- Page 13 Manuel Utilisateur Français Consignes de sécurité ! ATTENTION ! Merci de lire attentivement ces instructions de sécurité et de les conserver avec le produit. Le non-respect de ces précautions peut causer un choc électrique entrainant des blessures graves, voire mortelles, un incendie ou des dommages au produit. Toucher les composants internes ou un câble endommagé...
-
Page 14: Caractéristiques
Vous pouvez compter à tout moment sur la qualité de nos produits et de notre service. Ce Switch KM USB 2.0 & Audio 4 Ports est soumis à une durée de garantie LINDY de 2 ans et d’une assistance technique gratuite à vie. Merci de lire attentivement ces instructions et de les conserver pour future référence. -
Page 15: Utilisation
Manuel Utilisateur Français Installation Avant de débuter l’installation, veuillez vous assurer que tous les appareils sont hors tension. 1. Connectez clavier et souris USB aux ports USB HID au panneau arrière de l’unité. 2. Si requis, connectez haut-parleurs ou casque au port audio 3.5mm au panneau arrière de l’unité. 3. - Page 16 Manuel Utilisateur Français Raccourcis de suivi souris Raccourci Fonction Séqu. maître + “Alt” Monitor 4 x 1 (Verticale) (maint.) + “Q” + “1” Séqu. maître + “Alt” Monitor 2 x 2 (maint.) + “Q” + “2” Séqu. maître + “Alt” Monitor 1 + 3 (maint.) + “Q”...
- Page 17 Manuel Utilisateur Français Raccourci Fonction Séqu. maître + “Alt” Accélère le curseur de la souris, -100 Dpi à chaque fois en appuyant sur (maint.) + “↑” "↑" tout en maintenant "Alt" enfoncé. Séqu. maître + “Alt” Réduit la vitesse du curseur de la souris, +100 Dpi à chaque fois en (maint.) + ”↓”...
- Page 18 Manuale Italiano Istruzioni di sicurezza ! ATTENZIONE ! Per favore leggete la seguente informativa e conservate sempre questo documento con il prodotto. La mancata osservanza di queste precauzioni può causare seri infortuni o la morte per folgorazione, incendi o danneggiare il prodotto. Toccare i componenti interni o un cavo danneggiato può...
- Page 19 è coperto da 2 anni di garanzia LINDY oltre che da un servizio di supporto tecnico a vita. Per assicurarvi di farne un uso corretto vi invitiamo a leggere attentamente questo manuale e a conservarlo per future consultazioni.
- Page 20 Manuale Italiano Installazione Prima di avviare l'installazione, assicuratevi che tutti i dispositivi siano spenti. 1. Collegare la tastiera e il mouse USB alle porte USB HID sul pannello posteriore dell'unità. 2. Se necessario, collegare gli altoparlanti o le cuffie alla porta di uscita audio da 3.5mm sul pannello posteriore dell'unità.
- Page 21 Manuale Italiano Hotkeys Mouse Roaming Hotkey Funzione Codice guida + “Alt” (tenere Monitor 4 x 1 (Verticale) premuto) + “Q” + “1” Codice guida + “Alt” (tenere Monitor 2 x 2 premuto) + “Q” + “2” Codice guida + “Alt” (tenere Monitor 1 + 3 premuto) + “Q”...
- Page 22 Manuale Italiano Hotkey Funzione Codice guida + “Alt” (tenere Accelera il cursore del mouse, -100 Dpi ogni volta premendo "↑" mentre premuto) + “↑” si tiene premuto "Alt". Codice guida + “Alt” (tenere Rallenta il cursore del mouse, +100 Dpi ogni volta premendo "↓" mentre premuto) + ”↓”...
- Page 23 Standard IEC 60950-1 or 60065 or 62368-1. LINDY Herstellergarantie – Hinweis für Kunden in Deutschland LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs.
-
Page 24: Recycling Information
Batterien und Akkus den Produkten vor der Rückgabe an das Rücknahmesystem entnommen werden müssen und über die Sammel- und Rückgabesysteme für Batterien separat entsorgt werden müssen. Ausführliche Informationen zu diesen Themen finden Sie stets aktuell auf der LINDY Webseite im Fußbereich. France En 2006, l'union Européenne a introduit la nouvelle réglementation (DEEE) pour le recyclage de tout équipement...
