Résistance
de charge
*a
Résistance
de charge
*a
Résistance
de charge
*a
Appareil raccordé
*1 : Fournissez une alimentation de DC12 à 24V.
Sélectionnez une puissance d'alimentation suffi-
sante pour la charge reliée.
Ne faites pas dépasser la tension de plus de 24V
sur les bornes 1-2, et sur les bornes 1-3.
*a : Le courant autorisé est de DC10mA ou
moins. (Recommandé: DC5mA)
Fournissez une résistance de charge telle que le
courant soit DC10mA ou moins.
Choisissez les contacts à très faible intensité
(utilisez DC12V, DC1mA ou moins).
*b : La polarité est [+] pour la borne 1 et [-] pour
la borne 2 et 3. Connectez correctement.

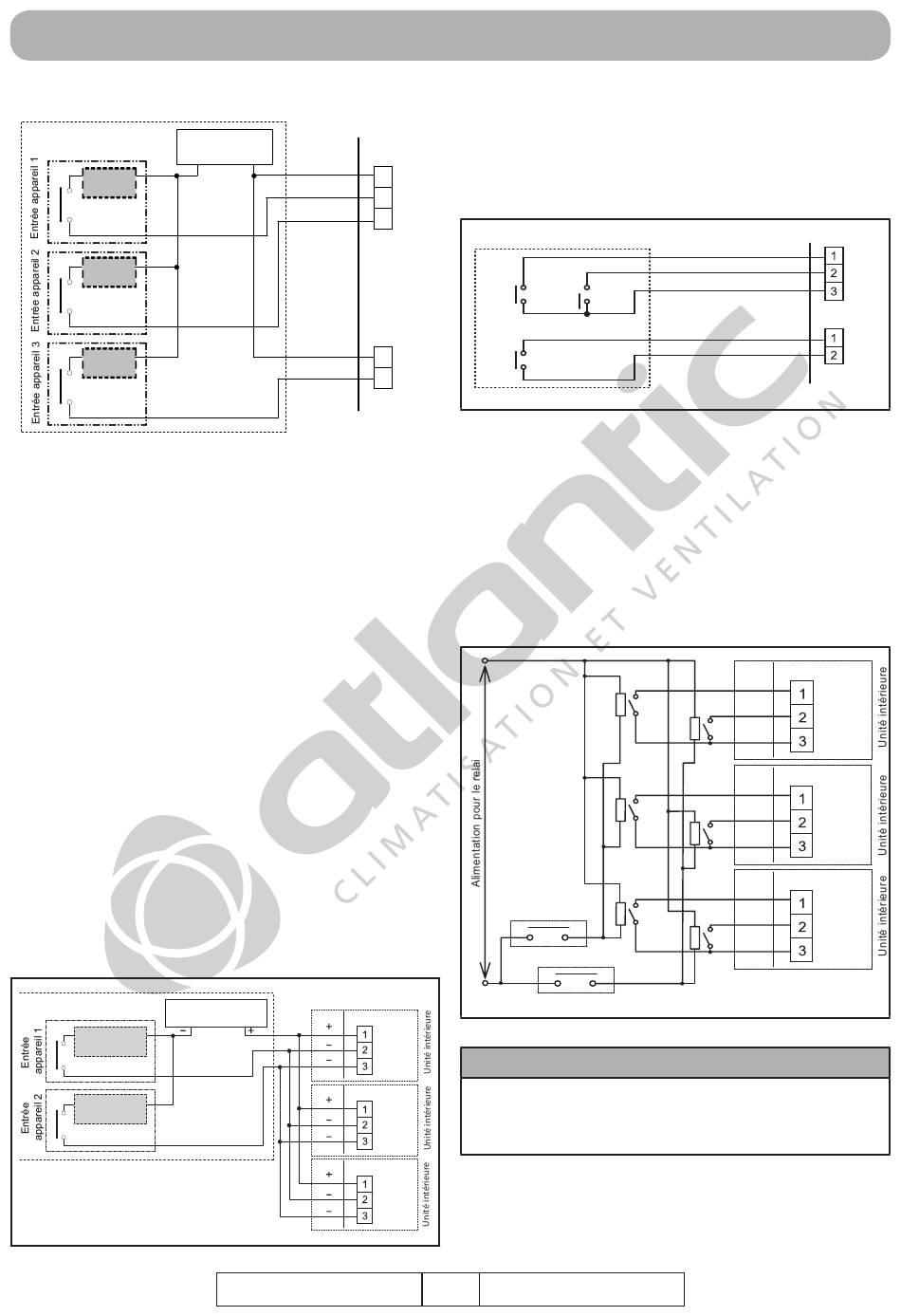

Lors de connexion sur des borniers avec tension
de plusieurs unités intérieures avec un appareil
raccordé, veuillez effectuer un branchement en
dehors de l'unité intérieure en utilisant un boîtier
de raccordement, etc. comme indiqué ci-des-
sous.
Alimentation 12 à
24 V DC
Résistance
de charge
Résistance
de charge
Appareil raccordé
PROCÉDURE D'INSTALLATION
Carte électronique
Alimentation
*1
DC 12 - 24V
+
-
+
-
-
Carte électronique
Novembre 2012
• Bornier sans tension (Contact sec) CNA02,
CNA04.
Utilisez le CNA02, CNA04 lorsque vous voulez
connecter une alimentation à l'entrée de l'appa-
1
reil.
2
CNA01
3
*b
*c
*c
Ch 1
Ch 2
*c
Ch 3
1
CNA03
2
Appareil raccordé
*c: Choisissez les contacts à très faible intensité
(utilisez DC12V, DC1mA ou moins).
*d: Le câblage est différent de celui du bornier
avec tension. Faites attention lors du câblage.
Lorsque vous connectez à des contacts secs
plusieurs unités intérieures avec un appareil rac-
cordée, assurez-vous d'isoler chaque unité inté-
rieure avec un relai, suivre l'exemple suivant.
Entrée appareil 1
Entrée appareil 2
CNA01
• Si vous connectez plusieurs unités directe-
ment, vous provoquerez des dysfonctionne-
CNA01
ment.
• Type de signal d'entrée
L'entrée peut être choisie parmi 2 types. Elle
CNA01
est contrôlée par un micro-interrupteur sur la
carte électronique de l'unité intérieure.
22
K1
K4
K2
K5
K3
K6
I ATTENTION
NI 923 482 #
Carte électronique
CNA02
Terre
*d
CNA04
Carte électronique
CNA02
Carte électronique
CNA02
Carte électronique
CNA02
K1 - K6: Relai
(Appareil courant DC)
