1.
Pratiquez un trou (1) dans les tubes d'air emmanchés
l'un dans l'autre.
–
Diamètre: 3 mm
2.
Fixez les tubes d'air à l'aide de la vis (2).
6.12
Montage du système ventouse séparé
⌀ 80/80 mm
Attention !
Risques de dommages matériels dus à
l'inversion des raccordements !
L'interversion entre l'alimentation en air et le
système d'évacuation des gaz de combustion
risque d'endommager le générateur de cha-
leur.
▶
Veillez à raccorder correctement l'alimen-
tation en air et le système d'évacuation
des gaz de combustion.
▶
Montez la pièce de raccordement pour le raccord séparé
sur le produit.
▶
Placez toujours un collier de fixation par rallonge, juste
à côté du manchon. Après chaque coude à 87°, vous
devez monter un collier de fixation supplémentaire sur la
rallonge.

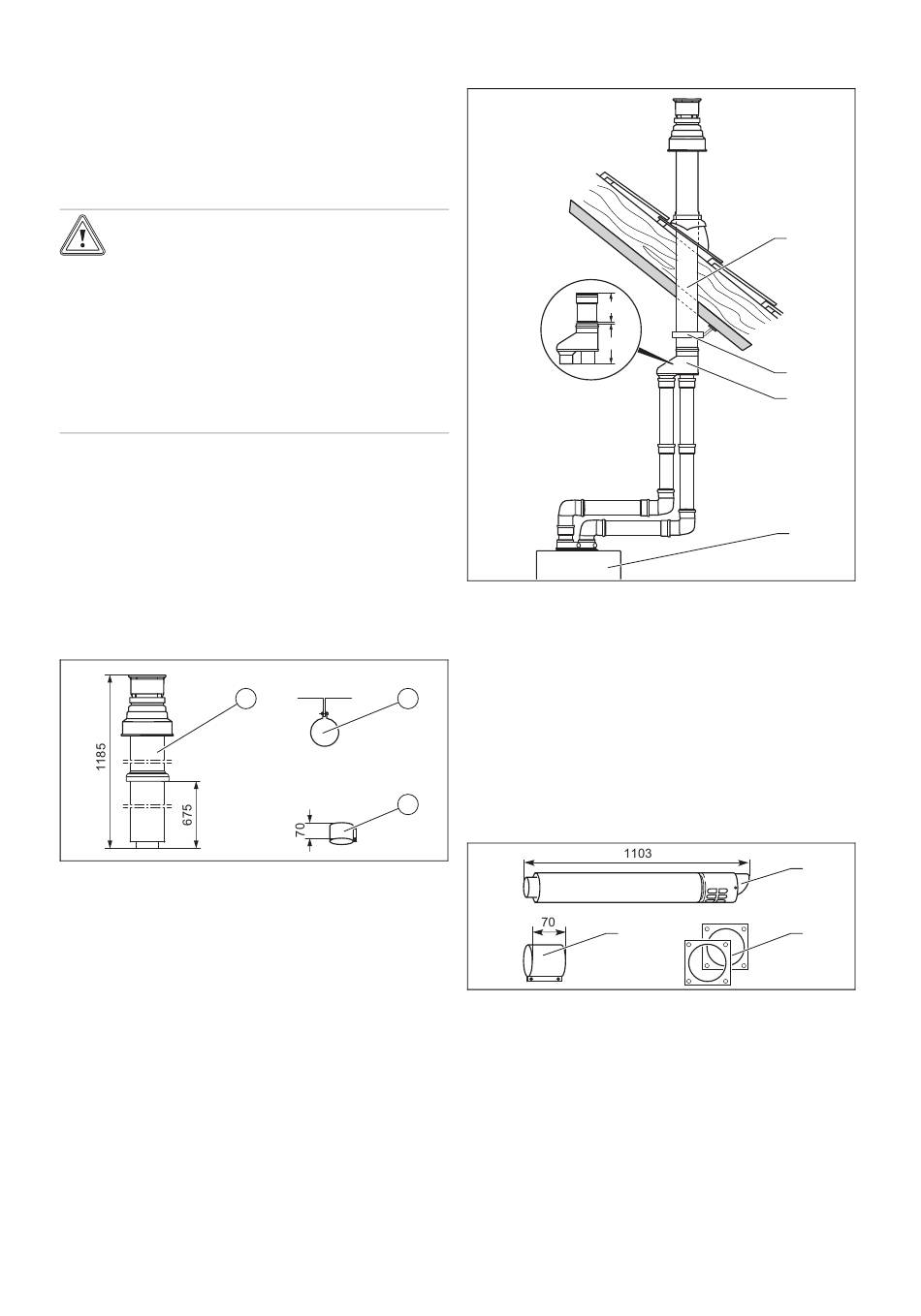

6.12.1 Montage du solin de toit vertical
6.12.1.1 Contenu de la livraison, réf. art.
303600 (coloris noir)
1
Solin de toit vertical
2
Bride d'attache
0020151729_06 Notice de montage
1
2
3
3
Collier de 70 mm
6.12.1.2 Montage de la traversée de toit
215
240
1.
Installez l'appareil (4), voir notice d'installation de l'ap-
pareil.
2.
Montez le raccord en Y (3) sur le solin de toit vertical
(1).
3.
Définissez la longueur du tube entre l'appareil et le rac-
cord en Y.
4.
Montez les tubes en les fixant d'abord sur l'appareil.
5.
Serrez la bride d'attache (2) du solin de toit vertical.
6.
Montez les colliers de fixation.
6.12.2 Montage de la traversée murale horizontale
6.12.2.1 Contenu de la livraison, réf. art. 303624
3
1
Solin de toit horizontal
2
Rosette murale
Montage 6
1
2
3
4
1
2
3
Collier de 70 mm
