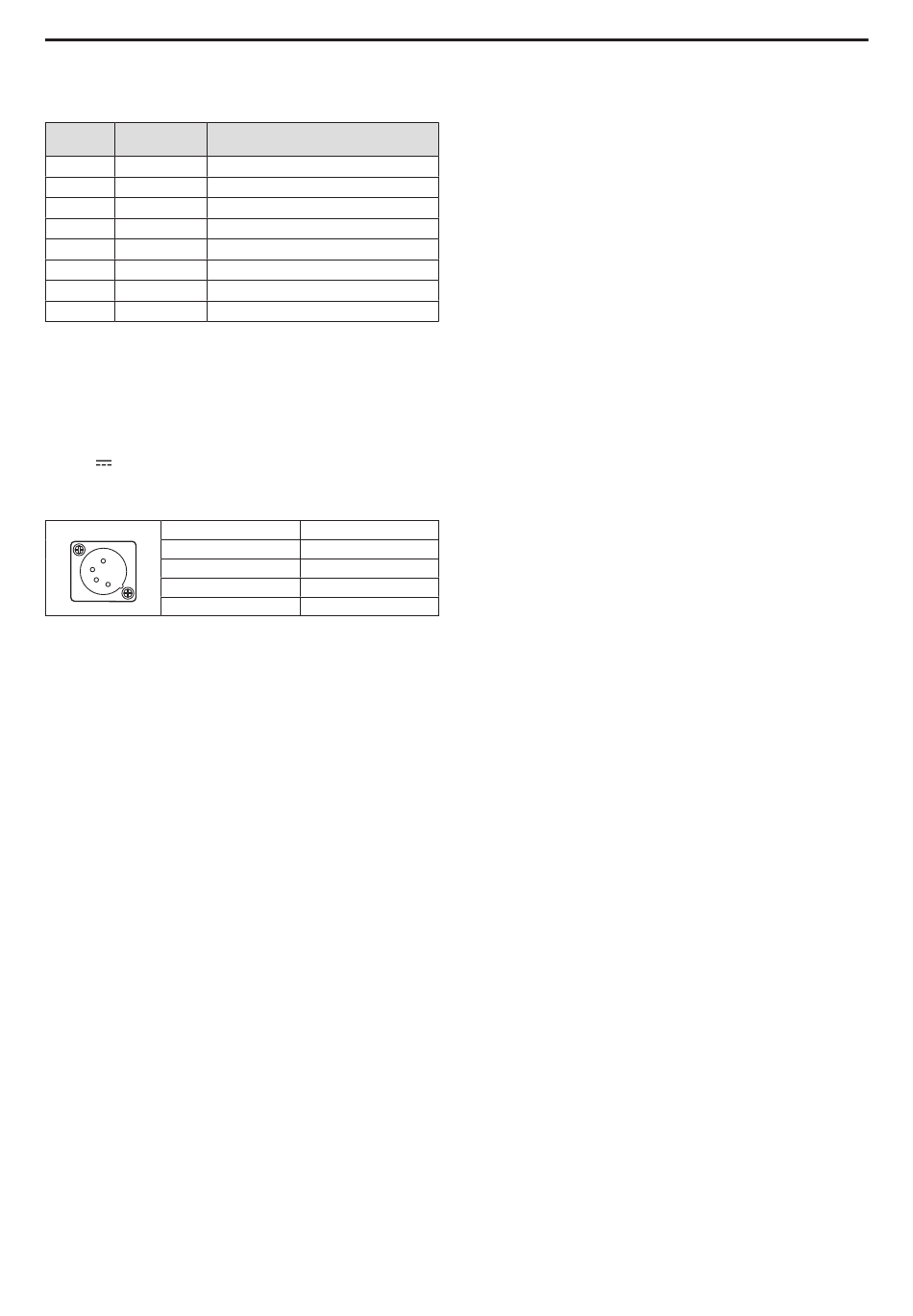

Interface de contrôle pour les dispositifs extérieurs
2.
SERIAL CONT 1 à 5 (RJ‑45)
Utiliser des câbles LAN pour brancher des caméras distantes Panasonic aux connecteurs (RS422). Les raccorder avec des câbles droits (câble blindé
de catégorie 5e ou mieux).
Numéro de
Nom de signal
broche
1
GND
2
TALLY
3
TXD –
4
RXD –
5
RXD+
6
TXD+
7
NC
8
NC
z Caractéristiques TALLY (nombre de broche : 2)
z
Tenue en tension : 24 V CC max.
Intensité : 50 mA max.
3.
IP CONT (RJ‑45)
En conformité avec 10BASE-T/100BASE-TX.
Permettant la connexion à un dispositif réseau qui prend en charge la norme PoE (conforme IEEE802.3af).
4.
12V
IN (CC 12 V)
Hirose Electric : HA16RA-4P (77)
Accepte l'entrée CC 12 V provenant d'une alimentation externe.
Plage de la tension d'entrée : 10,8 V à 13,2 V
N° Broche
1
2
3
4
Description du signal
Mise à la terre
Sortie tally (collecteur ouvert)
Envoyer des données (–)
Recevoir des données (–)
Recevoir des données (+)
Envoyer des données (+)
Non utilisé
Non utilisé
Fonction
1
GND
2
NC
3
NC
4
+12V
(suite)
87
