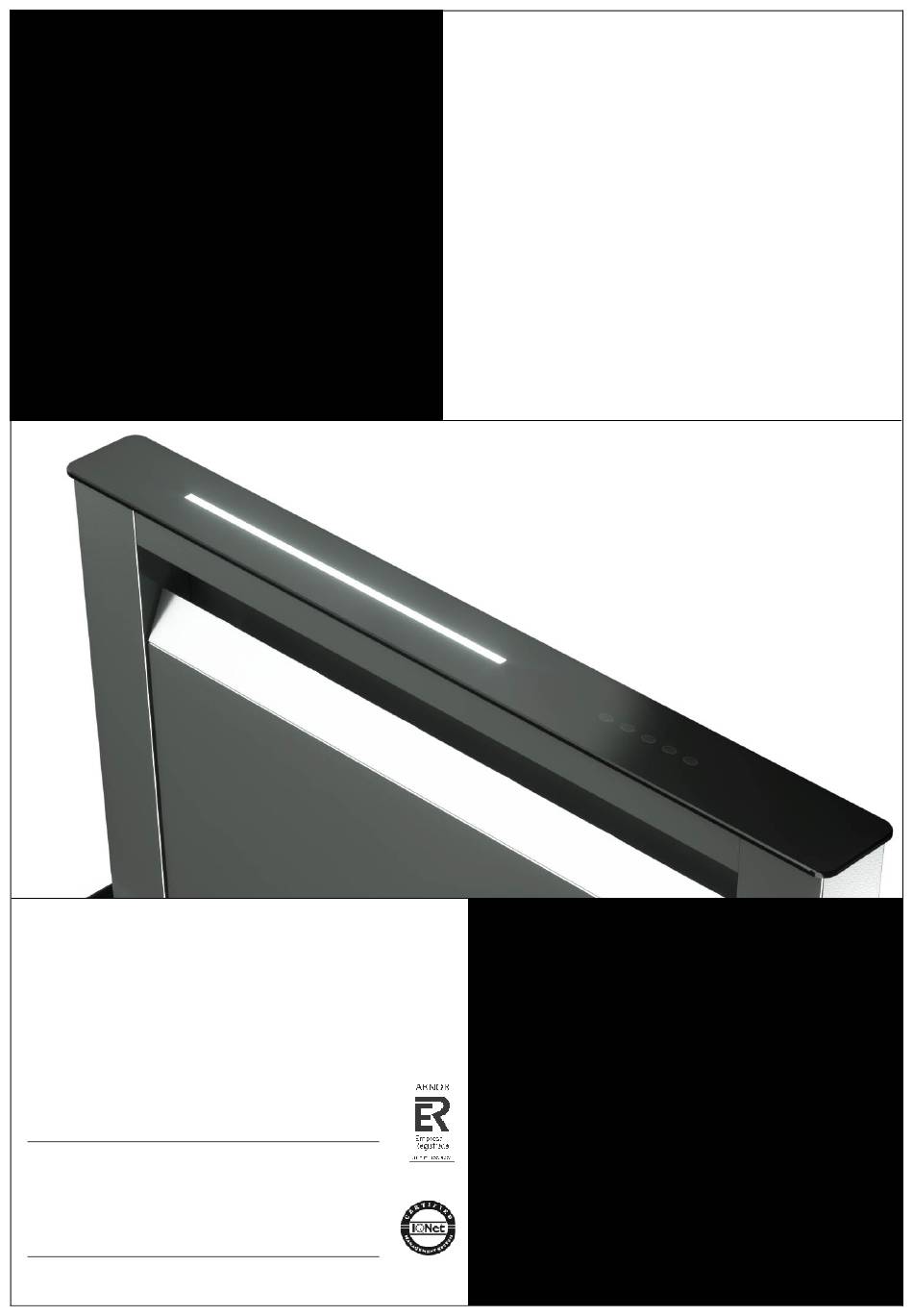

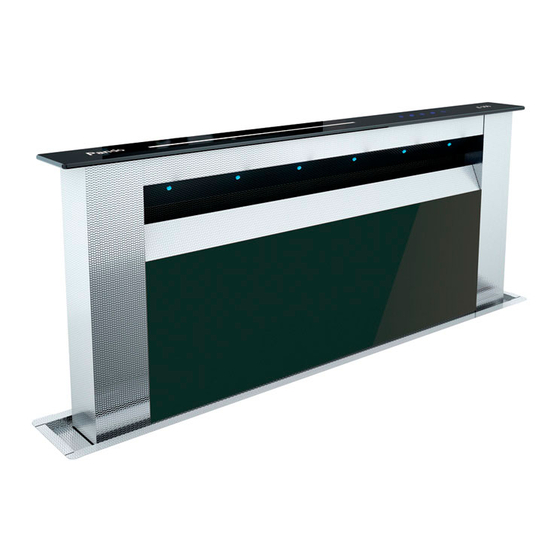

- Page 1 ES – Manual de instalación. PT – Manual de instalação. FR – Manuel d’installation. EN – Installation Manual. E-350 Pando Certificado de Empresa de Gestión de la Calidad UNE-EN ISO 9001:2015 The International Certification Network Quality Management System ISO 9001:2015...
- Page 3 ES - INTRODUCCIÓN Ante todo, queremos agradecerle la confianza depositada a nuestra firma, al elegir una campana extractora Pando. El presente manual y los adjuntos son una guía de instalación, de uso y mantenimiento más adecuados para la conservación de su nueva Campana Extractora.
-
Page 4: Es - Instrucciones De Seguridad
INOXPAN S.L. ES - RECOMENDACIONES A TENER EN CUENTA ANTES DE LA INSTALACIÓN ¡IMPORTANTE! NO SE DEBE DE QUITAR EL PLASTICO PROTECTOR DE LA CAMPANA HASTA NO HABER TERMINADO COMPLETAMENTE SU INSTALACION, DE NO TENER DICHO PLÁSTICO EN ALGUNA ZONA QUE PUEDA SER COMPROMETIDA EN LA INSTALACIÓN, SE RECOMIENDA APLICAR MEDIDAS PREVENTIVAS DE PROTECCIÓN CONTRA GOLPES, ROZADURAS Y CONTACTO CON AGENTES CORROSIVOS. - Page 5 - Pando no ofrecerá ninguna garantía por las consecuencias y daños, derivados de una inadecuada instalación o mal uso del aparato. - No trate de modificar nunca las características de este aparato, ello constituye un peligro y anula automáticamente la garantía del fabricante.
- Page 6 INOXPAN S.L. ES - INSTRUCCIONES DE SEGURIDAD - ¡Atención! durante el funcionamiento simultáneo de una campana con “sistema aspirante”, y un sistema de calefacción dependiente del aire ambiente (estufas de gas, aceite, carbón, chimenea, etc...), se debe prestar muchísima atención a que la campana no absorba parte del aire destinado a la combustión, porque podrían crearse acumulaciones en cantidades peligrosas de monóxido de carbono en el local o vivienda, y esto podría poner vidas en peligro.
- Page 7 PT - INTRODUÇÃO Antes de mais, queremos agradecer-lhe a confiança depositada na nossa empresa, ao escolher um exaustor Pando. O presente manual e os anexos são um guia de instalação, utilização e manutenção mais adequada para a conservação do seu novo Exaustor.
- Page 8 INOXPAN S.L. PT - RECOMENDAÇÕES A TER EM CONTA ANTES DA INSTALAÇÃO MUITO IMPORTANTE! O PLÁSTICO DE PROTEÇÃO DO EXAUSTOR NÃO DEVE SER RETIRADO ATÉ A SUA INSTALAÇÃO ESTAR TOTALMENTE CONCLUÍDA, UMA VEZ QUE, SE FOR RETIRADO, PODERÁ COMPROMETER ALGUMA ZONA DURANTE A INSTALAÇÃO. RECOMENDA-SE A APLICAÇÃO DE MEDIDAS PREVENTIVAS DE PROTEÇÃO CONTRA AMOLGADELAS, ARRANHÕES E CONTACTO COM AGENTES CORROSIVOS.
- Page 9 O exaustor foi fabricado para utilização doméstica normal. Não se destina a uma utilização industrial, profissional ou outras finalidades que não aquela para a qual concebido. A Pando não oferecerá qualquer garantia pelas consequências e danos resultantes de uma instalação inadequada ou utilização incorreta do aparelho.
- Page 10 INOXPAN S.L. PT - INSTRUÇÕES DE SEGURANÇA Atenção! Durante o funcionamento simultâneo de um exaustor com “sistema de aspiração” e um sistema de aquecimento dependente do ar ambiente (aquecedores a gás, óleo, carvão, lareira, etc...), deve ter muito cuidado para que o exaustor não absorva parte do ar destinado à...
- Page 11 FR - INTRODUCTION Nous souhaitons avant tout vous remercier pour la confiance que vous nous avez accordée en choisissant une hotte aspirante Pando. Ce manuel y compris ses pièces jointes représentent un guide d’installation, d’utilisation et d’entretien des plus adaptés à la conservation de votre nouvelle Hotte Aspirante.
-
Page 12: Fr - Recommandations À Prendre En Compte Avant L'installation
INOXPAN S.L. FR - RECOMMANDATIONS À PRENDRE EN COMPTE AVANT L’INSTALLATION TRÈS IMPORTANT! NE PAS RETIRER LE PLASTIQUE PROTECTEUR DE LA HOTTE TANT QUE L’INSTALLATION N’EST PAS COMPLÈTEMENT TERMINÉE, SI CE PLASTIQUE N’EST PAS PRÉSENT À CERTAINS ENDROITS POUVANT COMPROMETTRE SON INSTALLATION, IL EST RECOMMANDÉ... - Page 13 à des objectifs autres que ceux pour lesquels elle a été conçue. - Pando n’accordera aucune garantie suite aux conséquences et aux dommages issus d’une installation inappropriée ou d’une mauvaise utilisation de l’appareil. - Ne tentez jamais de modifier les caractéristiques de cet appareil car cela constituerait un danger et annulerait automatiquement la garantie du fabricant.
- Page 14 INOXPAN S.L. FR - INSTRUCTIONS DE SÉCURITÉ - Attention! Lors du fonctionnement simultané d’une hotte à « système d’aspiration » et un système de chauffage par air ambiant (des chauffages à gaz, à huile, à charbon, cheminées, etc..), vous devez faire très attention à...
- Page 15 EN - INTRODUCTION Firstly, we would like to thank you for your confidence in our firm when you chose a Pando extractor hood. This manual and its annexes are a guide for the correct installation, usage and maintenance of your new Extractor Hood.
- Page 16 INOXPAN S.L. EN - RECOMMENDATIONS TO BEAR IN MIND BEFORE INSTALLATION. VERY IMPORTANT! DO NOT REMOVE THE PROTECTIVE PLASTIC FROM THE HOOD UNTIL IT IS COMPLETELY INSTALLED, IF THIS PLASTIC IS NOT PRESENT IN AREAS THAT COULD HAVE A RISK OF DAMAGE DURING INSTALLATION, IT IS RECOMMENDED TO APPLY PROTECTIVE MATERIALS AGAINST IMPACT, SCRATCHES AND CONTACT WITH CORROSIVE AGENTS.
-
Page 17: Important
- Pando will not be held liable for consequences or damages resulting from incorrect installation or misuse of the appliance. - Do not try to alter any of the characteristics of this appliance, this could be dangerous and will automatically render the guarantee void. - Page 18 INOXPAN S.L. EN - SAFETY INSTRUCTIONS - Attention! When the hood is in operation “in suction” at the same time as a heating system that depends on ambient air (gas, oil, coal boiler, chimney, etc.), take special care to avoid the hood absorbing air needed for combustion, this could cause dangerous accumulations of carbon monoxide in the premises or home, which could be deadly.
- Page 19 CONTENIDO / CONTEÚDO / CONTENU / CONTENT M4x10 (x8) 4.2x9.5 (x12) 4x20 (x10) M6x10 (x6) (x3) HERRAMIENTAS NECESARIAS / FERRAMENTAS NECESSÁRIAS / LES OUTILS NÉCESSAIRES / TOOLS NEEDLE...
- Page 20 INSTALACIÓN / INSTALAÇÃO / INSTALLATION / INSTALLATION...
- Page 21 INSTALACIÓN / INSTALAÇÃO / INSTALLATION / INSTALLATION - La potencia total de la placa de cocción debe - A potência total da placa de cozimento deve ser menor ou igual a 11.0KW. ser menor o igual a 11.0KW. - La disposición de la placa de gas debe - O arranjo da placa de gás deve manter uma potência não...
- Page 22 INSTALACIÓN / INSTALAÇÃO / INSTALLATION / INSTALLATION...
- Page 23 INSTALACIÓN / INSTALAÇÃO / INSTALLATION / INSTALLATION...
- Page 24 INSTALACIÓN / INSTALAÇÃO / INSTALLATION / INSTALLATION 2x 2x(4.2x9.5) 2x 4x(4x20) 2x 4x(4.2x9.5) 2x 1x(4x20)
- Page 26 INSTALACIÓN / INSTALAÇÃO / INSTALLATION / INSTALLATION INSTALACIÓN CON MOTOR A BORDO - MOTOR INSTALAÇÃO A BORDO - INSTALLATION AVEC MOTEUR À BORD - ENGINE WITH INSTALLATION ON BOARD - 8x(M6x10)
- Page 27 INSTALACIÓN / INSTALAÇÃO / INSTALLATION / INSTALLATION INSTALACIÓN CON MOTOR A DISTANCIA - INSTALAÇÃO DO MOTOR REMOTO - INSTALLATION AVEC MOTEUR À DISTANCE - INSTALLATION WITH REMOTE ENGINE...
- Page 28 INSTALACIÓN / INSTALAÇÃO / INSTALLATION / INSTALLATION CAJA ELECTRÓNICA: INSTALACIÓN A BORDO - CAIXA ELETRÔNICA: INSTALAÇÃO A BORDO - BOÎTE ÉLECTRONIQUE: INSTALLATION À BORD - ELECTRONIC BOX: INSTALLATION ON BOARD 4x(4.2x9.5) CAJA ELECTRÓNICA: INSTALACION REMOTA - CAIXA ELETRÔNICA: INSTALAÇÃO REMOTA - BOÎTE ÉLECTRONIQUE: INSTALLATION À DISTANCE - ELECTRONIC BOX: REMOTE INSTALLATION...
- Page 29 INSTALACIÓN / INSTALAÇÃO / INSTALLATION / INSTALLATION...
- Page 30 SICUREZZA ANTIPIZZICAME ENTO - SAFETY ANTI-PINCH - SEGUR R IDAD ANTI- APRETAMIENTO - SECURI TTE ANTI-PINCEMENT...
- Page 31 MANTENIMIENTO / MANUTENÇÃO / MAINTENANCE / MAINTENANCE FILTRO ALUMINIO FILTRO ALUMÍNIO FILTRE D´ALUMINIUM ALUMINIUM FILTER...
- Page 32 MANTENIMIENTO / MANUTENÇÃO / MAINTENANCE / MAINTENANCE (OPCIONAL / OPCIONAL / EN OPTION / OPTIONAL) FILTROS DE CARBÓN ACTIVO (FCA) FILTROS DE CARVÃO ATIVO (FCA) FILTRES À CHARBON ACTIF (FCA) ACTIVE CARBON FILTERS (FCA)
- Page 33 MANTENIMIENTO / MANUTENÇÃO / MAINTENANCE / MAINTENANCE ILUMINACION Y CARACTERISTICAS LED ILUMINAÇÃO E CARATERISTICA LED ÉCLAIRAGE ET CARACTÉRISTIQUES LED LED LIGHTING AND FEATURES (x4)
- Page 34 BOTONERA TOUCH TL: Al pulsar el botón Luz se encienden las LED. Presionando nuevamente se apagarán. T1: Motor ON/Motor OFF; primera velocidad motor; Salida subida carro; Detener subida carro; Restaurar situación de emergencia. T2: Dependiendo de la velocidad del motor. T3: Tercera velocidad del motor;...
- Page 35 PAINEL DE BOTÕES TOUCH TL: Ao pressionar o botão de luz, o led de início será ligado. Ao pressionar novamente, serão desligados. T1: Motor ligado/desligado; primeira velocidade do motor; Iniciar elevação do carro; Parar elevação do carro; Restabelecimento do status de emergência T2: Segunda velocidade T3: Terceira velocidade;...
- Page 36 BOITIER DE COMMANDES TOUCH En appuyant sur la Touche éclairage, on allume les voyants star. En appuyant à nouveau dessus, ils s’éteignent. Moteur On/Off. Première vitesse moteur; Départ montée chariot; Arrêt montée chariot; Rétablissement situation d’urgence. Deuxième vitesse moteur. Troisième vitesse moteur. Départ descente chariot; Arrêt descente chariot.
-
Page 37: Touch Control Panel
TOUCH CONTROL PANEL Pushing light button, Leds will be switched on. Pushing it again they will be switched off On/off Motor; First motor speed; Starting going up trolley; Stopping going up trolley; Reinstatement of emergency status Second speed; Third speed; Starting going down trolley; Stopping going down trolley Pushing this button the motor keep working at the selected speed for 15 minute, than all functions will be switched off and trolley will... - Page 38 INOXPAN S.L. NOTAS/NOTAS/REMARQUES/NOTES:...
- Page 39 INOXPAN S.L.
- Page 40 Av. El Molí de les Mateves,11 Apdo. Correos nº 21 08310 ARGENTONA (Barcelona - Spain) Tel. +34 93 757 94 11 Fax +34 93 757 96 53 www.pando.es com.pando@pando.es Export: export@pando.es Tel. 902 41 55 11 Certificado de Empresa de Gestión de...
