Instalación Del Lavavajillas - Haier QDP225SSPSS Directives D'installation

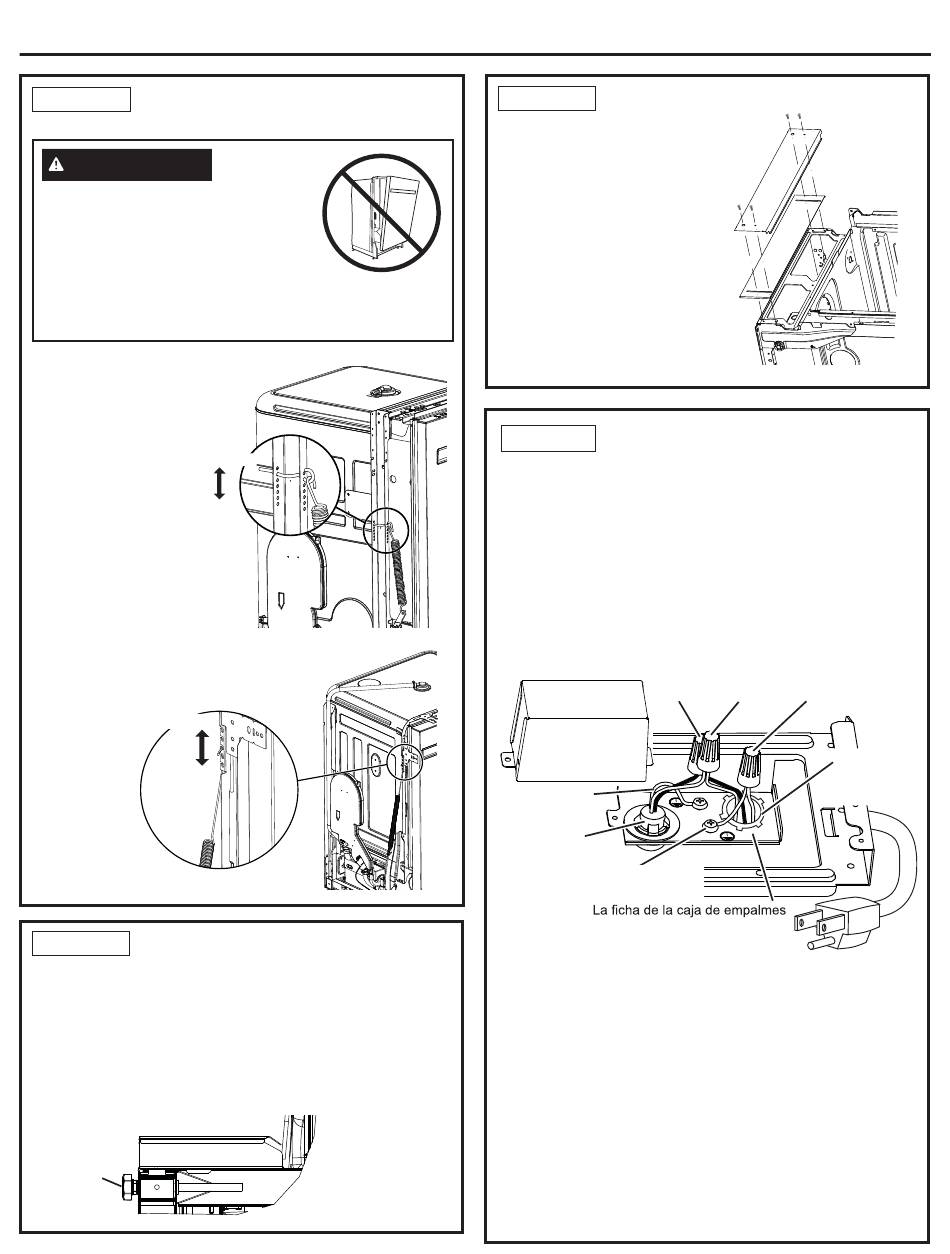

CONTROL DEL EQUILIBRIO
PASO 1
DE LA PUERTA
PRECAUCIÓN
Abrir la puerta hará que el lavavajillas
se incline hacia adelante cuando
no se encuentre completamente
instalado. Al abrir la puerta antes de
haber instalado completamente el
lavavajillas, sostenga la parte superior del lavavajillas
de forma segura con una mano y sostenga la puerta
con la otra mano. Se deberán usar guantes.
A fin de controlar Solo modelos
de 18"
el balance de la
puerta, sostenga
la parte superior
del lavavajillas de
manera firme.
Incrementar
• Controle el
equilibrio de la
Reducir
puerta abriendo
y cerrando la
misma.
• Si la puerta
se cae al
ser liberada,
incremente la
tensión del
Solo modelos
resorte. Si
de 24"
la puerta se
eleva al ser
Incrementar
liberada,
reduzca la
tensión del
Reducir
resorte.
AJUSTE LAS PATAS
PASO 2
NIVELADORAS
• Mueva el lavavajillas cerca de la ubicación de la
instalación y haga que se apoye sobre su parte trasera.
NOTA: No coloque el lavavajillas en su lado.
• Mida la altura de la instalación y la altura del lavavajillas.
Extienda las patas niveladoras hacia afuera de la base del
lavavajillas, 1/2" menos que la altura de instalación.
Ajuste la
Altura de la
Instalación.
Instalación del Lavavajillas
Pata niveladora
mostrada con
el lavavajillas
apoyado hacia
arriba.
RETIRE EL ZÓCALO
PASO 3
• Retire los 4 tornillos del zócalo
y el zócalo de 2 piezas.
Consérvelo a un lado para
usarlo en el Paso 19.
PASO 4 INSTALE EL CABLE DE
CORRIENTE
Saltee este paso si el lavavajillas estará conectado de
forma permanente al sistema eléctrico hogareño o si
cuenta con un cable de corriente instalado de fábrica.
• El cable de corriente y las conexiones deberán cumplir
con el Código de Electricidad Nacional, Sección 422
y/o con los códigos y ordenanzas locales. La longitud
máxima del cable de corriente es de 6 pies.
La tapa de la caja
de empalmes
Cable de tierra
y tornillo del
lavavajillas
Cables del
lavavajillas
Cable de tierra y
tornillo del lavavajillas
• Retire la tapa de la caja de empalmes.
• Instale el amortiguador de refuerzo en el soporte de la
caja de empalmes.
• Inserte el cable de corriente a través del amortiguador de
refuerzo y ajuste el mismo.
• Asegúrese de que los cables negro, blanco y verde del
lavavajillas pasen a través del agujero pequeño del soporte
de la caja de empalmes.
• Conecte el cable de corriente blanco (o acanalado) al blanco
del lavavajillas, el negro (o liso) al negro del lavavajillas
y el cable a tierra al cable verde del lavavajillas. Use las
tuercas para cable de la lista de UL del tamaño apropiado.
• Reemplace la tapa de la caja de empalmes usando el
tornillo. Asegúrese de que los cables no posean cortes
debajo de la tapa.
6
Tuercas para cables aprobados por UL
Cable de tierra
Negro Blanco
(Verde)
Amortiguador
de refuerzo
en el cable
de corriente
