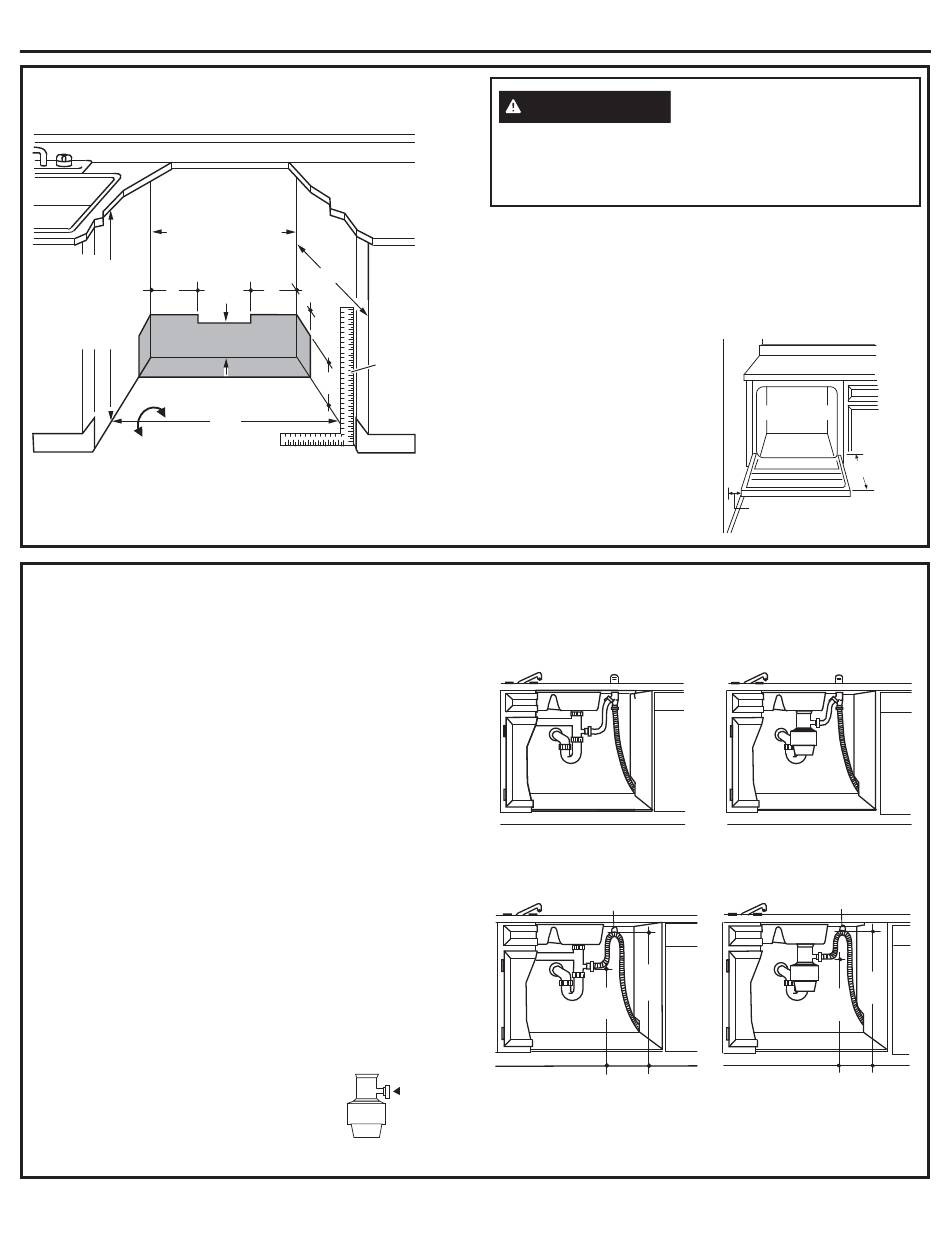

PREPARE EL AMURADO DEL
LAVAVAJILLAS
Esta área de la
pared DEBE estar
libre de tuberías y
cables
32-1/2" min.-
34-3/4" max. 5"
Parte inferior
desde la
mesada al piso
El piso DEBE estar nivelado con
el piso de la habitación
El servicio de plomería y electricidad
DEBE ingresar al área sombreada
REQUISITOS PARA EL DESAGÜE
• Cumpla con los códigos y ordenanzas locales.
• No supere una distancia de 12' hasta el desagüe.
• La altura de la conexión del drenaje no debe exceder las
72" sobre la parte inferior del lavavajillas.
NOTA: Se deberá usar una brecha de aire si la T de desechos
o la conexión del eliminador de desechos está a menos de 18"
sobre el piso para evitar el sifonaje.
DETERMINE EL MÉTODO DE DESAGÜE
El tipo de instalación del desagüe depende de las siguientes
cuestiones.
• ¿Requieren los códigos u ordenanzas locales una brecha de
aire?
• ¿Está la T de desechos a menos de 18" sobre el piso?
Si la respuesta a cualquiera de estas preguntas es SÍ,
se DEBERÁ usar el Método 1.
• Si las respuestas son NO, se podrá usar cualquier método.
PREPARACIÓN DEL GABINETE
• Perfore un agujero de 1 ½" de diámetro en la pared del
gabinete, dentro de las áreas sombreadas que se muestran
en la PREPARE EL AMURADO DEL LAVAVAJILLAS, para la
conexión de la manguera de desagüe. El agujero deberá ser
realizado de forma pareja, sin extremos filosos.
IMPORTANTE –
Al conectar la línea
de desagüe al eliminador de residuos,
asegúrese de que el enchufe del desagüe
haya sido retirado. EL LAVAVAJILLAS NO
HARÁ EL DESAGOTE SI EL ENCHUFE ESTÁ
COLOCADO.
Preparación de la Instalación
24"
5"
3"
4"
Gabinetes
a escuadra
y a plomo
6"
24"
ADVERTENCIA
Para reducir el riesgo de descarga eléctrica, incendio o
lesiones a personas, el instalador debe asegurarse de que
el lavaplatos esté completamente cerrado en el momento
de la instalación.
• El lavavajillas se deberá instalar de forma tal que la manguera
de desagüe no tenga más de 12' de lontigud para un desagüe
adecuado.
• El lavavajillas deberá estar completamente amurado a la
parte superior, costados y parte trasera, y no deberá tener
apoyada ninguna parte del amurado.
ESPACIO NECESARIO:
• Cuando se instale en una
esquina, deje un espacio
mínimo de 2" entre el
lavavajillas y el gabinete
adyacente, la pared y otros
electrodomésticos. Deje un
espacio mínimo de 23-1/8"
desde el frente del lavavajillas
hasta la abertura de la puerta.
Método 1 – Brecha de aire con T de desechos o eliminador
de desechos
Se deberá usar una brecha de aire cuando los códigos y
ordenanzas locales lo requieran. La brecha de aire deberá ser
instalada de acuerdo con las instrucciones del fabricante.
Método 2 – "Bucle de Desagote Alto" con T de desechos
o eliminador de desechos
Gancho de la manguera
de desagüe
Retire el
Consejo: Evite costos innecesarios de llamadas al servicio
enchufe
técnico.
del
Siempre asegúrese de que el enchufe del desagüe de
desagüe
desechos haya sido retirado antes de adherir la managuera de
desagüe del lavavajillas al eliminador de desechos.
3
Mesada
Lavavajillas
Espacio mínimo de 2" desde
la abertura de la puerta
32"
Min.
18"
Min.
23-1/8"
Gancho de la manguera
de desagüe
32"
Min.
18"
Min.
