Vue d'ensemble du produit
5.2.3.3 Exemples de raccordement pour la mesure de température et de résistance

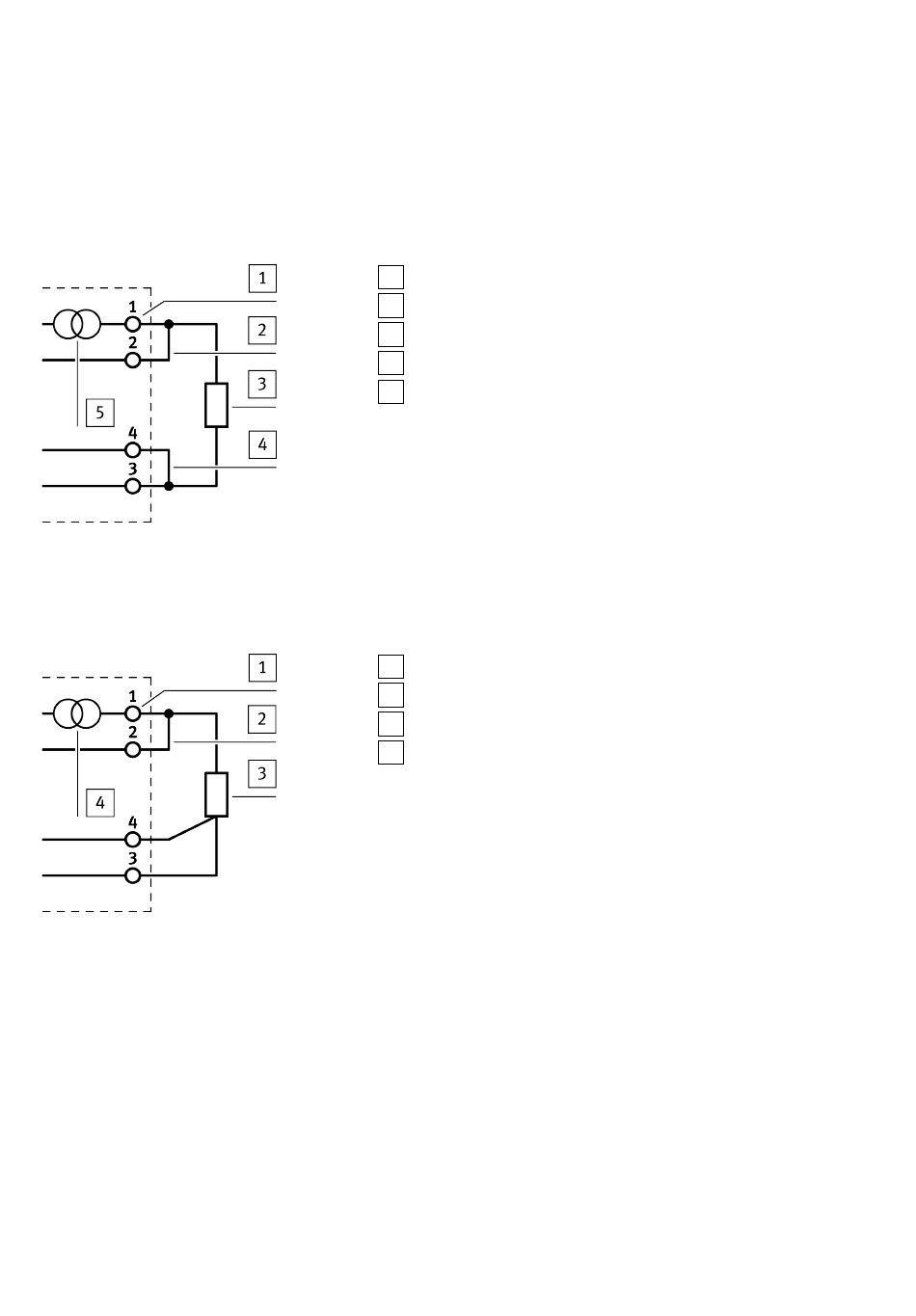

Connexion à 2 conducteurs
Dans cet exemple de raccordement, il est nécessaire de relier ensemble la broche 1 et 2 ainsi que la
broche 3 et 4.
Fig. 7 Exemple de raccordement, mesure de résistance, raccordement à 2 conducteurs
Raccordement à 3 conducteurs
Dans cet exemple de raccordement, il est nécessaire de relier ensemble la broche 1 et la broche 2.
Fig. 8 Exemple de raccordement, mesure de résistance, raccordement à 3 conducteurs
12
1 Module de broches de raccordement
2 Liaison de la broche 1 et de la broche 2
3 Capteur de résistance ou de température
4 Liaison de la broche 3 et de la broche 4
5 Source de courant constant dans le module
1 Module de broches de raccordement
2 Liaison de la broche 1 et de la broche 2
3 Capteur de résistance ou de température
4 Source de courant constant dans le module
Festo — CPX-AP-I-4AI-U-I-RTD-M12 — 2020-09a
