5.2.2 Témoins à LED

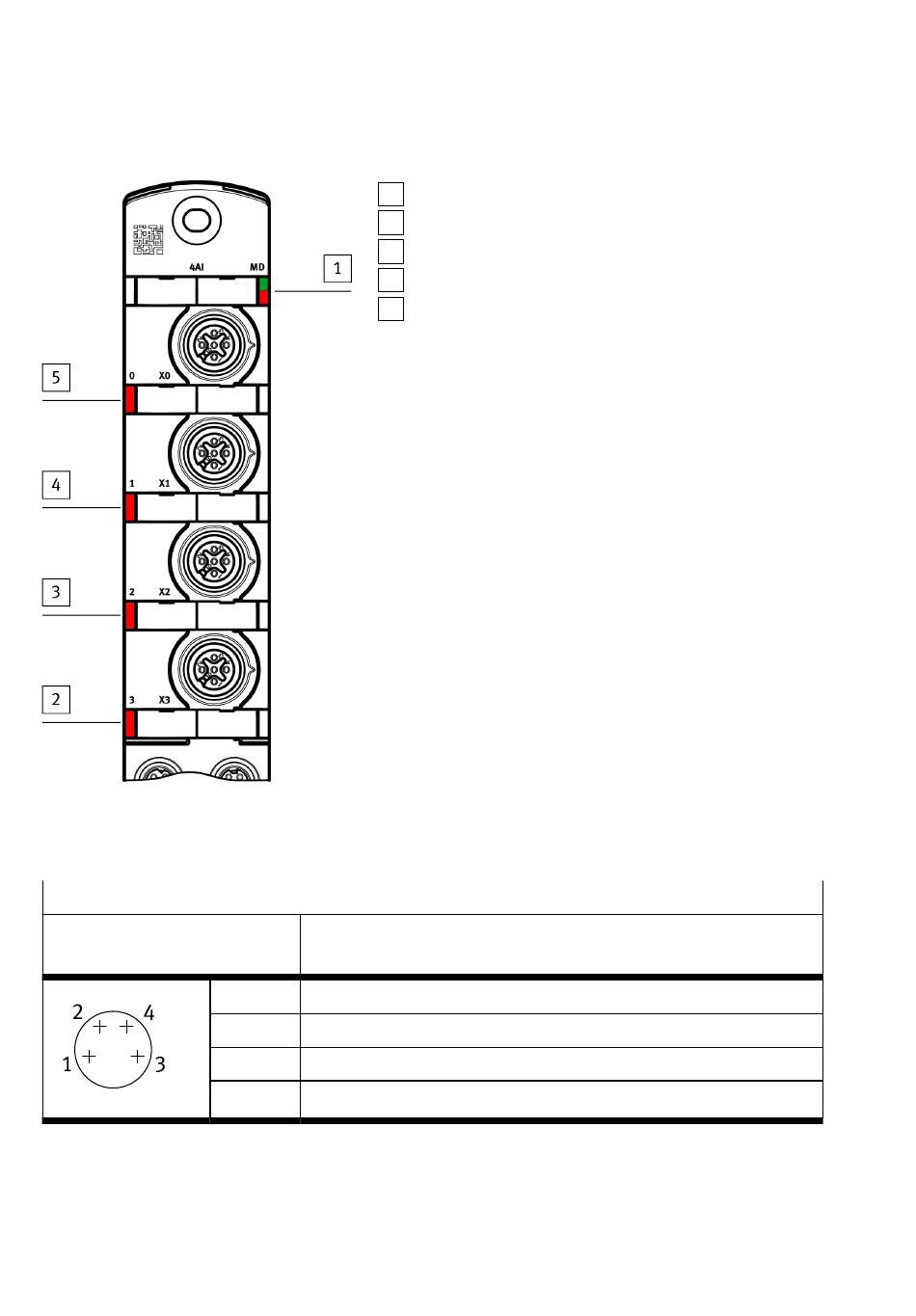

Fig. 2 Témoins à LED
5.2.3 Éléments de raccordement
Raccord d'alimentation électrique [XD1]
Connecteur mâle M8, à 4 pôles,
codage A
Tab. 4 Raccord d'alimentation électrique
8
1 Diagnostic du module [MD] (verte, rouge)
2 Entrée État/Diagnostic 3 [X3.3] (rouge)
3 Entrée État/Diagnostic 2 [X2.2] (rouge)
4 Entrée État/Diagnostic 1 [X1.1] (rouge)
5 Entrée État/Diagnostic 0 [X0.0] (rouge)
Signal
1 Alimentation logique PS +24 V DC
2 Alimentation de charge PL 0 V DC
3 Alimentation logique PS 0 V DC
4 Alimentation de charge PL +24 V DC
