Sur certains modèles de commutateur, les ports 10/100/1000 prennent en charge la technologie Power
over Ethernet (PoE) et PoE+.
Pour plus de détails, reportez-vous au Guide d'installation matérielle du commutateur Catalyst 3650 sur
le site Web Cisco.com à l'adresse :
http://www.cisco.com/go/cat3650_hw
La fonctionnalité de détection croisée automatique Auto-MDIX est activée par défaut. Le commutateur
Remarque
détecte le type de câble requis pour les connexions Ethernet cuivre et configure les interfaces. Vous
pouvez utiliser un câble croisé ou un câble droit pour les connexions sur un port de module 10/100/1000
cuivre sur le commutateur, quel que soit le type de périphérique connecté.
Ports de module d'émetteur-récepteur SFP et SFP+
Utilisez uniquement des modules d'émetteur-récepteur SFP Cisco avec le commutateur. Pour obtenir une liste
des modules pris en charge, reportez-vous au Guide d'installation matérielle du commutateur Catalyst 3650.
Pour obtenir des instructions détaillées sur l'installation, le retrait et la connexion à des modules
d'émetteur-récepteur SFP, consultez la documentation du module d'émetteur-récepteur SFP et SFP+.

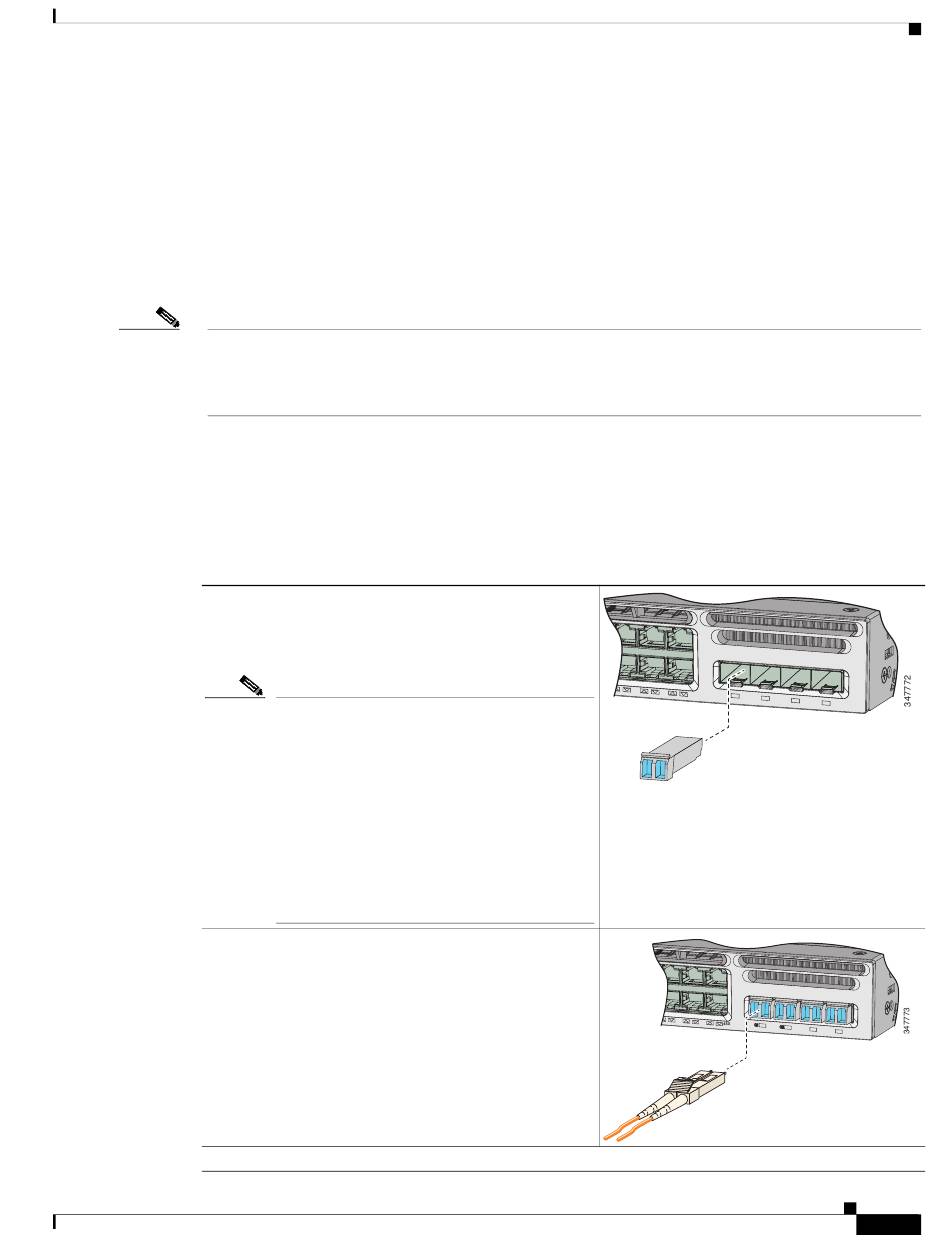

Saisissez le module d'émetteur-récepteur SFP par les
Étape 1
côtés et insérez-le dans l'emplacement du module SPF
sur le commutateur jusqu'à ce que vous sentiez le
connecteur s'enclencher.
Remarque
Connectez le câble approprié au port du module.
Étape 2
Connectez l'autre extrémité du câble à l'autre périphérique.
Étape 3
OL-30731-01
Prise en charge PoE pour les périphériques alimentés conformes à la norme IEEE 802.3af
(jusqu'à 15,4 W)
Prise en charge PoE+ pour les périphériques alimentés conformes à la norme IEEE 802.3at
(jusqu'à 30 W)
Selon le modèle du commutateur que vous
utilisez, les quatre emplacements des modules
SFP peuvent être intégralement des
emplacements de module SFP 1 Gigabit ou
des emplacements de module SFP+
10 Gigabits. Ils peuvent également associer
une paire d'emplacements de module SFP à
gauche et une paire d'emplacements de
module SFP+ à droite. Les emplacements de
module SFP+ prennent en charge les
modules SFP et SFP+.
Connexion aux ports du commutateur
48X
Guide de démarrage rapide du commutateur Catalyst 3650
Cat aly st 365 0 48P
oE+ 2X1 0G
G1
G2
G3
TE3
G4
TE4
Cat alys t 365 0 48
PoE + 2X1 0G
G3
TE3
G4
TE4
19
