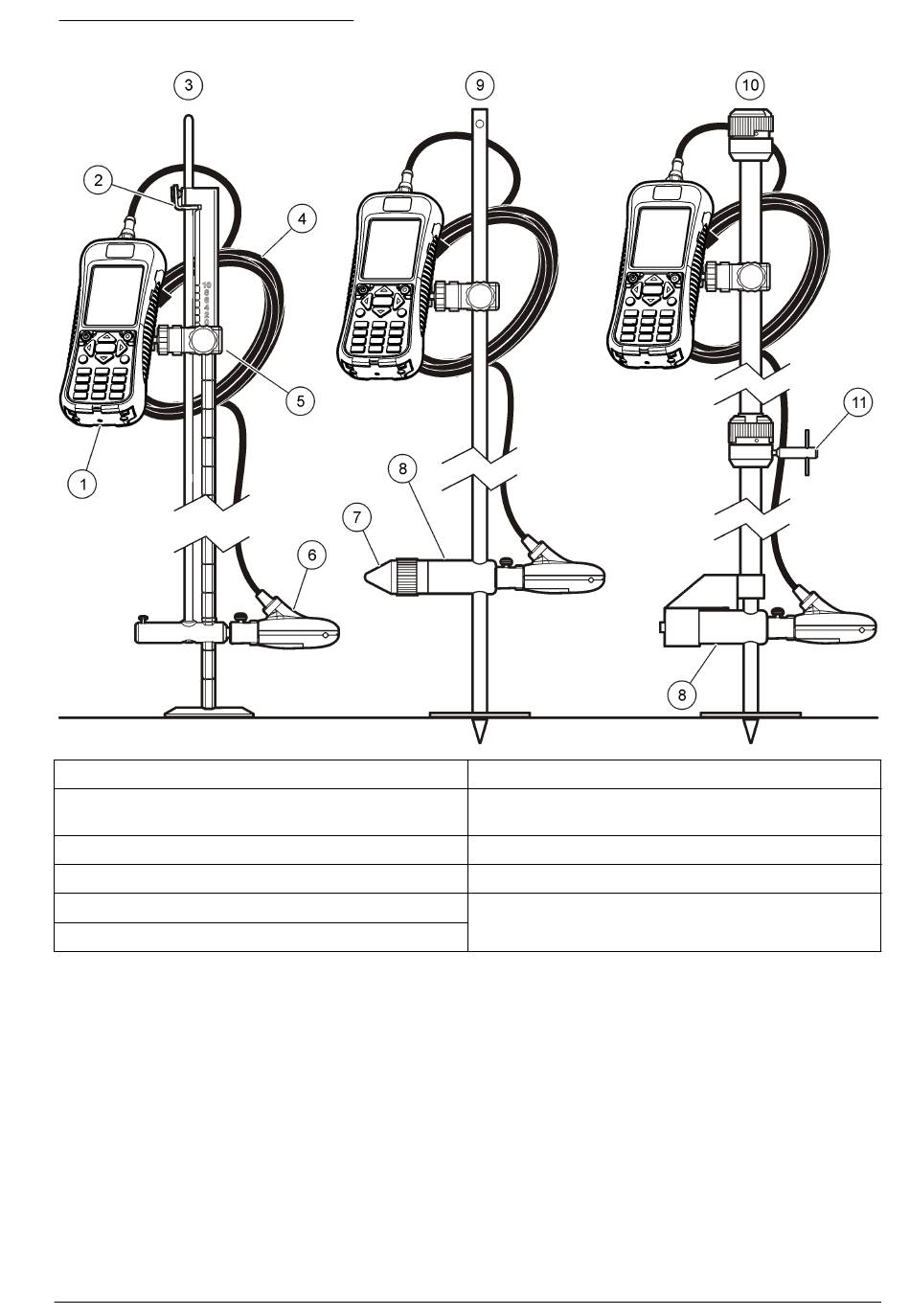

Figura 1 Componenti assemblati
1 Misuratore portatile
2 Dispositivo di rilascio/blocco altezza sensore
3 Asta idrometrica regolazione superiore (accessorio)
4 Cavo del sensore
5 Supporto regolabile per misuratore portatile
6 Gruppo sensore
Panoramica sensore
La Figura 2 mostra i componenti principali del sensore. Istruzioni su come fissare il sensore su
un'asta idrometrica standard o top-setting o HERES o da 20 mm sono forniti con l'accessorio.
7 Vite di rilascio/blocco altezza sensore (accessorio)
8 Adattatore asta idrometrica 20 mm/HERES
(accessorio)
9 Asta idrometrica 20 mm (accessorio)
10 Asta idrometrica HERES (accessorio)
11 Vite di rilascio/blocco altezza sensore
