EN
3.1.1. Change from right-handed to left-handed or
vice versa (1)
The controls of the heater (timer and thermostat)
can be installed at either end of the connection
box. If the controls have to be moved to the other
end of the connection box, the end-pieces of the
connection box must be exchanged with each other.
It is simplest
to
exchange
the end-pieces
before fastening
the heater to
the wall.
1. Turn the
heater up-
side down
so that the
bottom is
upwards.
Be careful
not to cause
damage to
the steam

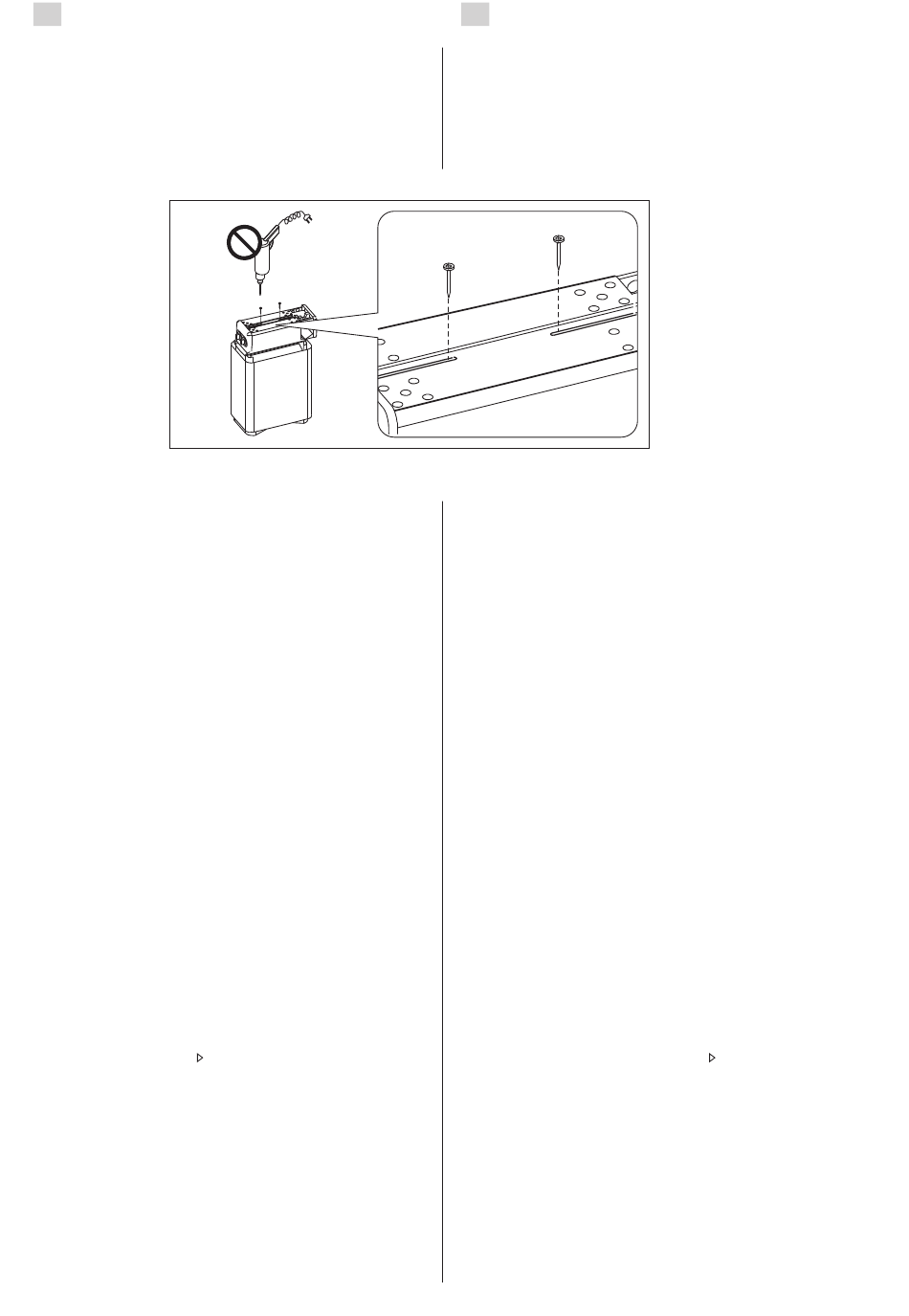

Figure 7.
distributor.
Abbildung 7.
Remove the
end-piece fastening screws (1 per end) from
the bottom of the connection box (see fig. 7).
2. Then, detach the end-piece with no switches.
After this, pull the end-piece with the timer
and thermostat carefully out of the connection
box. Special care must be taken when pulling
out the end-piece containing the timer and ther-
mostat, because the thermostat sensors and
wires linked with resistances are fastened to
the end-piece to be detached.
3. When both end-pieces have been detached, the
bottom of the connection box will open at its
joining point. Widen the opening with one hand
and carefully move the end-piece with its wires
to the other end of the connection box. Take
care not to hit the wires against the edges
of the connection box. Leave the end-piece
hanging from the wires and fasten the other
end-piece first. Press the joining seam at the
bottom of the electrical box together so that
the long holes match together, and the edge
of the back part of the box is on top. Turn the
fixing screw to its position. Prior to tightening
the screw, make sure that the edge of the con-
nection box is against the bottom of the groove
on the end-piece.
4. Place the end-piece with the timer and ther-
mostat into the box and fasten it loosely by a
screw (about 10–12 mm of the thread of the
screw should be visible). After connecting the
connecting cable ( 3.1.2.), push the end-piece
into the electrical box and tighten the fixing
screw.
3.1.2. Connecting the connecting cable to the
heater
It is simplest to connect the heater connecting cable
while the heater is loose.
1. Turn the heater on its side so that the end with
the controls is upwards.
2. Open the fixing screw at the control end about
10–12 mm out of the bottom of the electrical
box and carefully pull the end-piece from the
16
Removal of the end-piece fastening screws
Lösen der Befestigungsschrauben der Stirnstücke
DE
3.1.1. Wechsel der Anschlußrichtung (1)
Die Steuergeräte der Sauna (Uhr und Thermostat)
können an einem der beiden Enden der Anschlußge-
häuse angebracht werden. Wenn die Steuergeräte
an das andere Ende der Elektrobuchse verlegt wer-
den müssen, werden die Stirnstücke der Elektro-
buchse untereinander vertauscht.
entfernt. Dann wird das Stirnstück mit dem
Uhrschalter und dem Thermostat vorsichtig von
der Anschlußgehäuse abgezogen. Das Abziehen
des Stirnstücks mit dem Uhrschalter und dem
Thermostat muß mit besonderer Vorsicht erfol-
gen, da der Thermostatfühler und die Leitungen
zu den Widerständen an dem abzuziehenden
Stirnstück befestigt sind.
3. Nach Entfemen der Stirnstücke läßt sich der
Boden der Anschlußgehäuse an der Fuge öff-
nen. Erweitern Sie die Öffnung mit der einen
Hand und ziehen Sie das Stirnstück mit den
Leitungen vorsichtig an das andere Ende der
Anschlußgehäuse. Achten Sie beim Verlegen
darauf, daß die Leitungen nicht durch die Ränder
der Öffnung in der Anschlußgehäuse beschädigt
werden. Das Stirnstück wird von den Leitungen
gehalten, während Sie zunächst das andere
Stirnstück befestigen. Drücken Sie den Verbin-
dungssaum am Boden der Anschlußgehäuse
fest, so daß die langen Öffnungen gegenüber
zu liegen kommen und der Rand der Buchsen-
rückseite zuoberst bleibt. Setzen Sie die Befe-
stigungsschraube ein. Stellen Sie vor Festziehen
der Schraube sicher, daß der Rand der Elektro-
buchse in der Nut des Stirnstücks liegt.
4. Das Stirnstück mit dem Uhrschalter und dem
Thermostat wird locker mit Schrauben (der Ge-
windeteil der Schraube bleibt zu ca. 10–12 mm
sichtbar) an der Buchse befestigt. Nach Befe-
stigung des Anschlußkabels ( 3.1.2.) wird das
Stirnstück auf die Anschlußgehäuse geschoben
und die Befestigungsschraube angezogen.
3.1.2. Befestigung des Anschlußkabels am Saunaofen
Die Befestigung des Anschlußkabels geschieht am leich-
testen, wenn der Saunaofen nicht fest montiert ist.
1. Der Saunaofen wird auf die Seite gelegt, so daß
das Ende mit den Steuergeräten nach oben zeigt.
2. Die Befestigungsschraube des Steuergeräte-
seite wird ca. 10–12 mm aus dem Boden der
Elektrobuchse heraus geschraubt und das Stirn-
stück wird vorsichtig von der Elektrobuchse
Am leichtesten ist es, den
Wechsel der Stirnstücke
vor der Wandmontage
durchzuführen.
1.
Der Saunaofen wird
umgedreht, so daß der
Boden nach oben zeigt.
Beschädigen Sie nicht
den Aufgußleiter. Die
Befestigungsschrauben
der Stirnstücke an der
Unterseite der Anschluß-
gehäuse (1 Stk./Stirnsei-
te) werden entfernt (siehe
Abb. 7).
2.
Danach wird zu-
erst das Stirnstück
ohne Steuerfunktionen
