! ATTENTION
1 Toujours utiliser l'azote (ne pas utiliser d'oxygène, de dioxyde de car-
bone et de gaz Chevron) :
Veuillez utiliser le niveau de pression suivant pour l'azote : 0.02MPa
Oxygène – favorise la dégradation par oxydation de l'huile réfrigérante.
En raison de son caractère inflammable, son utilisation est strictement
interdite.
Dioxyde de carbone – dégrade les caractéristiques de séchage du gaz
Gaz Chevron – Du gaz toxique survient lorsqu'il est exposé à une
flamme directe.
2 Utilisez toujours un détenteur-régulateur de pression.
3 Veuillez ne pas utiliser un antioxydant disponible dans le commerce.
Le résidu observé semble être une couche d'oxyde.
En fait, en raison des acides organiques produits par l'oxydation de l'al-
cool contenu dans les antioxydants, une corrosion en nids de fourmis
apparaît. causes de l'acide organique (alcool + cuivre + eau + tempéra-
ture)
INSTALLATION DE LA TUYAUTERIE
DU RÉFRIGÉRANT
Précautions relatives au raccordement de la tuyau-
terie / fonctionnement de la soupape
Le raccordement des tuyaux est effectué de l'extrémité du tuyau vers les
tuyaux de branchement, et le tuyau du réfrigérant venant de l'unité extérieure
est divisé à l'extrémité pour être raccordé à chaque unité intérieure. Raccord à
épanoui pour l'unité intérieure, raccord de soudage pour le tuyau extérieur et
les parties de branchement.
- Utilisez une clé hexagonale pour ouvrir/fermer la soupape.
! AVERTISSEMENT
• Veillez toujours à ne pas provoquer de fuites du réfrigérant pendant
le soudage
• Le réfrigérant génère un gaz toxique et dangereux pour l'organisme
humain s'il est en combustion.
• N'effectuez pas le soudage dans un espace clos.
• Assurez-vous que vous avez fermé le bouchon du port de service
pour empêcher les fuites de gaz après le travail.
! ATTENTION
Veuillez bloquer les éjecteurs de tuyaux sur les panneaux avant et
latéraux après avoir installé les tuyaux. (Des animaux ou des corps
étrangers pourraient s'y introduire et endommager les câbles.)

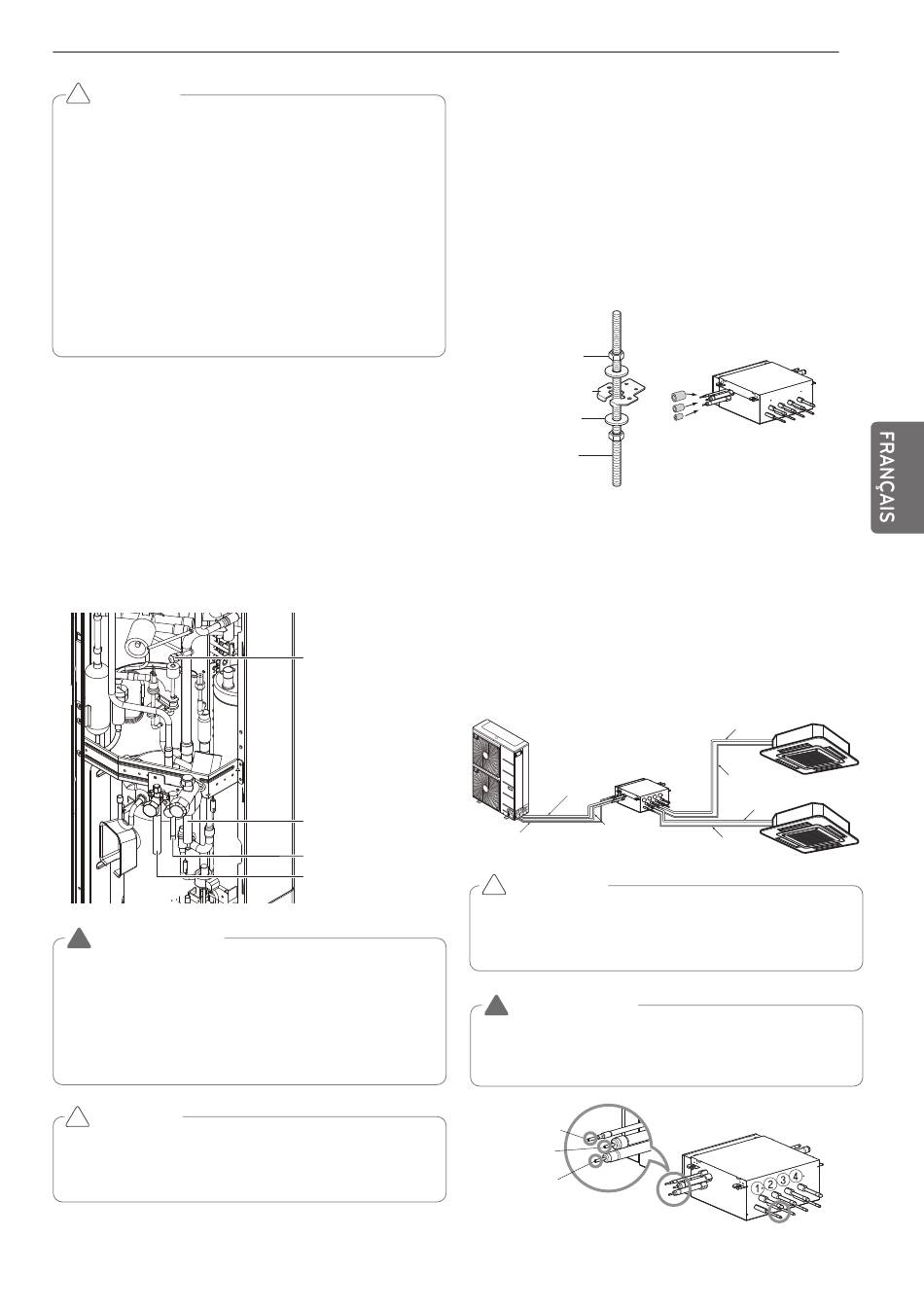

Processus d'installation pour l'unité HR
1. A l'aide d'une douille d'expansion, accrochez le boulon de scellement.
2. Installez un écrou hexagonal et une rondelle plate (non inclus) au boulon
3. Après vous être assuré que l'unité est au niveau, serrez l'écrou hexago-
4. Cette unité devrait être suspendue du plafond et le côté A devrait tou-
5. Isolez complètement les tuyaux non-utilisés comme indiqué sur la fig-
Installation de tuyau de réfrigérant d'unité ex-
térieure, unité HR, unité intérieure
3 tuyaux sont raccordés à l'unité HR depuis l'unité extérieure, classifiés
pour le liquide, le gaz à basse pression et le gaz à haute pression, en
fonction de la nature du réfrigérant qui passe par le tuyau.
Il faut raccorder 3 tuyaux de l'unité extérieure à l'unité HR.
Pour le raccord entre l'unité intérieure et l'unité HR, il faut raccorder les
tuyaux à liquide et à gaz de l'unité HR à l'unité intérieure. Dans ce cas,
raccordez-les à l'unité intérieure en commençant par l'embout No. 1 de
Port de charge
l'unité HR (les numéros sont affichés sir les embouts de l'unité HR).
du réfrigérant
Utilisez le raccord conique pour les raccords à l'unité intérieure.
Tuyau à gaz basse pression
Tuyau à liquide
Tuyau à gaz à haute pression
de scellement comme indiqué sur la figure ci-dessous, et fixez l'unité
principale de sorte qu'elle soit accrochée au point d'accrochage.
nal.
* L'inclinaison de l'unité devrait être entre ±5° devant/derrière et
gauche/droite.
jours être tourné vers le haut.
ure.
Boulon
hexagonal
(M10 ou M8)
Point
d'accrochage
Hanger metal Hanger metal
Rondelle
Flat washer Flat washer
plate (M10)
Boulon de
Hanging bolt Hanging bolt
scellement
(M10 or M8)
Unité HR
Tuyau à gaz à
basse pression
3 4
1 2
Tuyau à gaz à
Tuyau à liquide
haute pression
! ATTENTION
En raccordant des unités intérieures à l'unité HR, installez les unités in-
térieures en ordre numérique en commençant par No. 1.
Exemple : Installation de 3 unités intérieures : No. 1, 2, 3 (O), No. 1, 2,
4 (X), No.1, 3, 4 (X), No.2, 3, 4 (X).
! AVERTISSEMENT
Avant le brasage, retirez le gaz de l'unité HR en coupant les trois tuyaux en
petits cercles, comme illustré.
Sinon, cela peut causer des blessures.
Retirez les bouchons avant de connecter les tuyaux.
Tuyau à liquide
Tuyau à gaz à
basse pression
Tuyau à gaz à haute
pression (Type de brasage)
11
A
Isolation
Tuyau à gaz
Tuyau à liquide
Tuyau à gaz
Tuyau à liquide
Tuyau à gaz Ø15.88 (5/8)
Tuyau à liquide Ø9.52 (3/8)
Type de brasage
