18
Annexe : Kit de câbles de mesure et filtre de protection (n° id. 78341984)
Mesure de la pression différentielle :
• A l'aide de câbles de mesure, relier le capteur aux points de mesure situés devant et derrière la plaque de filtre.
• Protéger le câble de mesure et le poser sans plis.
• Il ne faut pas que des condensats s'accumulent sur le câble de mesure. Le cas échéant, prévoir un piège à condensats.
• Une protection contre la poussière du câble côté air propre n'est pas nécessaire.
Les câbles non étanches ou encrassés peuvent entraîner des erreurs de mesure et des pannes de
fonctionnement.
Filtre à diaphragme Ti 56
côté enduit vers le bas

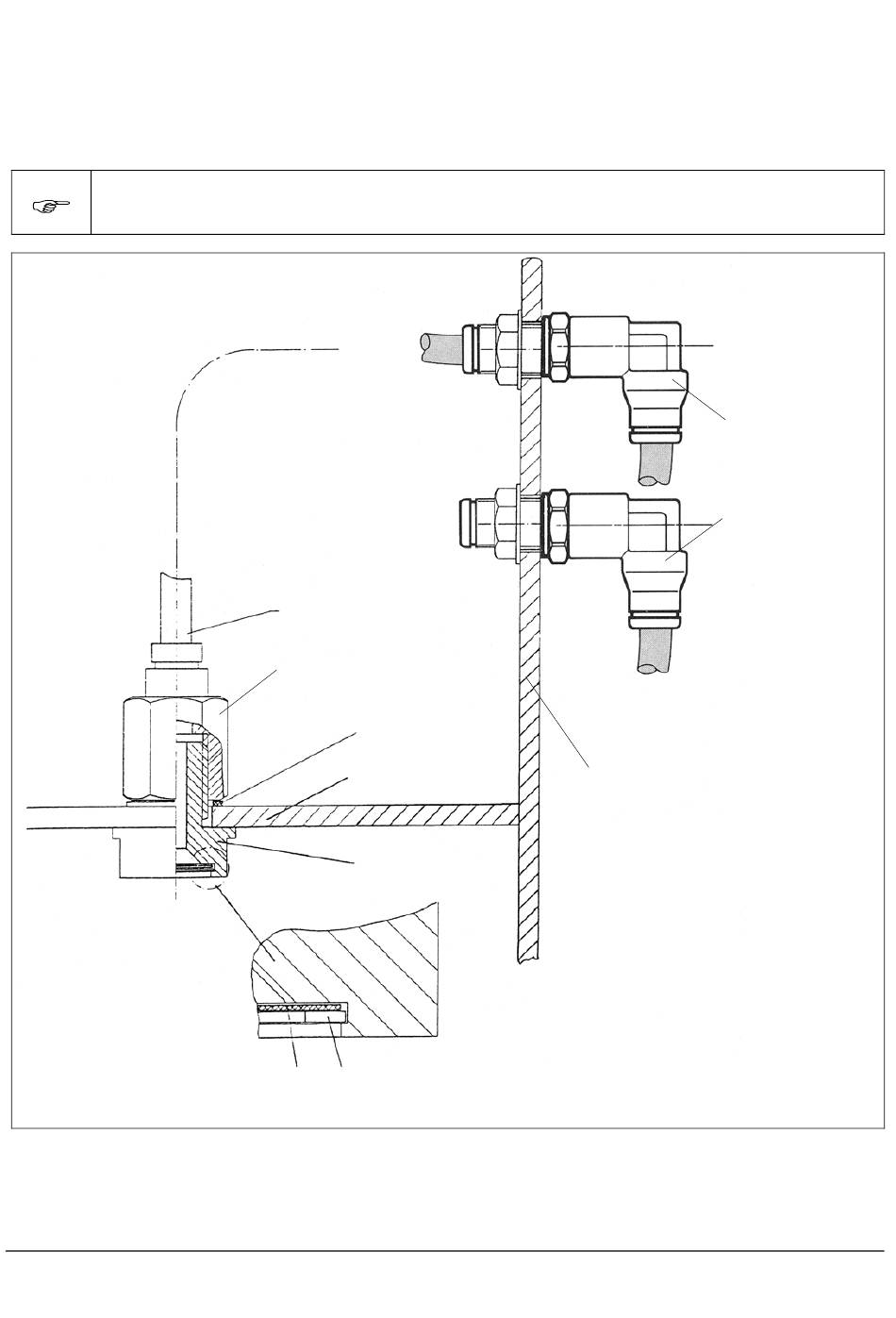

Fig. 18: Schéma de montage et pièces de rechange
Page 16
Traduction du mode d'emploi original MFS-05, Filtration Group GmbH, 12.01.18, Mat.-Nr. 79743030, Version 08
Câble de mesure
flexible PU/4 noir
78238248
Raccord à vis
G 1/4 "
77940166
Bague d'étanchéité
PVDF
76141188
Plaque de filtre
alésage ∅13,5 mm
Raccord fileté G
1/4 "
78342024
Circlip
15x1 DIN 472 1.4310
78342032
77749500
Raccord passe-cloison
+
coudé
pour flexible diam. ext.
6 mm
77974413
-
Boîtier
alésage 2 x Ø14 mm
