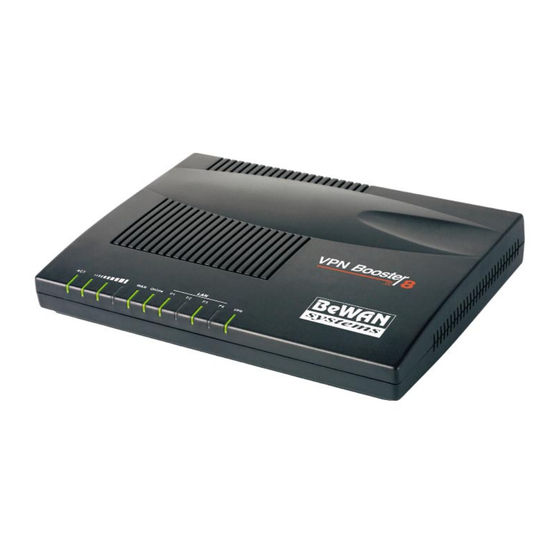

BeWAN VPN Booster 8 Guide De Démarrage

Masquer les pouces Voir aussi pour VPN Booster 8:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

Publicité

Table des Matières
loading

Manuels Connexes pour BeWAN VPN Booster 8

Sommaire des Matières pour BeWAN VPN Booster 8

  • Page 2 à Internet. Pour plus de détails sur ces opérations et sur les autres fonctions gérées par le VPN Booster 8, veuillez vous reporter au Guide de l’utilisateur (format PDF) fourni sur le CD-ROM. Q-VPNB8-1...

  • Page 3: Les Pré-Requis

    Copyright © 2004, BeWAN systems. Tous droits réservés. Edition juillet 2004. BeWAN, VPN Booster et le logo BeWAN systems sont des marques déposées de BeWAN systems. De même, les noms des produits cités dans ce manuel à des fins d’identification peuvent être des marques commerciales, déposées ou non par leurs propriétaires respectifs.

  • Page 4: Table Des Matières

    Déclaration de conformité ........33 Guide de démarrage - VPN Booster 8...

  • Page 5: Introduction

    • un port WAN, qui vous permet de raccorder un modem xDSL ou un modem câble. Le VPN Booster 8 gère dynamiquement la connexion à Internet et son partage sur le réseau local. Ce dernier est protégé efficacement grâce aux nombreuses fonctions dont dispose le routeur (firewall, défenses DoS, VPN, gestion de plages horaires, etc.).

  • Page 6: Raccordements Du Routeur

    ON. Raccordement du routeur au modem xDSL ou câble Pour raccorder le VPN Booster 8 au modem xDSL (ADSL, SDSL) ou au modem câble, procédez comme suit : 1. Munissez-vous du câble Ethernet fourni généralement dans l’emballage du modem xDSL ou du modem câble.

  • Page 7: Raccordement Des Ordinateurs Au Routeur

    Raccordement des ordinateurs au routeur Le raccordement des ordinateurs du réseau local au VPN Booster 8 peut s’effectuer directement grâce au commutateur Ethernet intégré dans le routeur. Il peut également s’effectuer indirectement en utilisant un concentrateur Ethernet externe. Les deux types de raccordement peuvent être utilisés simultanément.

  • Page 8: Signification Des Voyants Lumineux Du Routeur

    Allumé lorsqu’une connexion VPN est établie Remarque : si le voyant ACT clignote rapidement, cela signifie que le serveur TFTP est démarré. Votre routeur est prêt à recevoir une nouvelle mise à jour. Guide de démarrage - VPN Booster 8...

  • Page 9: Installation Des Utilitaires

    Si le lancement n’est pas automatique, exécutez le programme autorun.exe qui se trouve à la racine du CD-ROM. 2. Cliquez sur Débuter l’installation, VPN Booster 8, Utilitaires, puis sur Utilitaires VPN Booster. 3. Une fois dans le programme d’installation des Utilitaires, il vous suffit de suivre les instructions de l’Assistant et de cliquer plusieurs fois sur Suivant.
  • Page 10 Remarque : si l’Assistant de démarrage ne trouve pas le VPN Booster 8 sur le réseau, vérifiez les raccordements du câble Ethernet et la configuration du PC (carte réseau et protocole TCP/IP) (voir la section « Configuration des ordinateurs du réseau » page 24).
  • Page 11 11. Une fois le redémarrage du routeur terminé, sélectionnez le mode par lequel vous allez le configurer : Telnet ou HTML. Le mode HTML, plus convivial, est recommandé pour configurer le VPN Booster 8. C’est l’utilisation de celui-ci que nous documentons dans ce guide.

  • Page 12: Installation Des Utilitaires Sur Mac Os 9

    (adresse MAC, adresse IP, masque de réseau, emplacement). Sélectionnez le routeur à configurer, puis cliquez sur Ok. Remarque : si l’Assistant de démarrage ne trouve pas le VPN Booster 8 sur le réseau, vérifiez les raccordements du câble Ethernet et la configuration du Macintosh (carte réseau et protocole TCP/IP).
  • Page 13 9. La fenêtre d’accueil de l’Assistant de démarrage est montrée ci-dessous. Dans la rubrique Mot de passe, entrez le mot de passe du VPN Booster 8, puis cliquez sur Ok. Le mot de passe par défaut est “bewan”. 10. Après l’acceptation de votre authentification, l’Assistant de démarrage affiche la fenêtre ci- dessous.
  • Page 14 Le navigateur Web par défaut du Macintosh est alors automatiquement lancé et la connexion avec le VPN Booster 8 est établie. Vous pouvez maintenant poursuivre la configuration du routeur en vous reportant à la section « Accès à l’administration du routeur » page 17.

  • Page 15: Installation Des Utilitaires Sur Mac Os X

    Sélectionnez le routeur à configurer, puis cliquez sur Ok. Remarques : - Si l’Assistant de démarrage ne trouve pas le VPN Booster 8 sur le réseau, vérifiez les raccordements du câble Ethernet et la configuration du Macintosh (carte réseau et protocole TCP/IP).
  • Page 16 Booster fourni sur le CD-ROM). Dans ce dernier cas, vous devez modifier l’adresse IP du routeur et le masque de réseau afin de les rendre compatibles avec votre plan d’adressage. Remarque : le serveur DHCP du routeur est activé par défaut. Guide de démarrage - VPN Booster 8...
  • Page 17 Vous pouvez maintenant poursuivre la configuration du routeur en vous reportant à la section « Accès à l’administration du routeur » page 17. Remarque : la configuration du routeur via une session Telnet est également possible sur Mac OS X. Utilisez l’application Terminal. Guide de démarrage - VPN Booster 8...

  • Page 18: Accès À L'administration Du Routeur

    PC ou votre Macintosh est automatiquement lancé et se connecte au serveur HTML intégré du VPN Booster 8, afin que vous puissiez paramétrer la connexion Internet. 2. Une boîte de dialogue vous demande le nom et le mot de passe de l’administrateur du routeur.

  • Page 19: Accès À Internet

    Accès à Internet 1. Sur la page d’accueil du VPN Booster 8, cliquez sur Configuration rapide de la connexion. 2. Dans la rubrique Connexion haut débit via un périphérique externe, vous avez le choix entre différents types de connexion. Sélectionnez votre type de connexion en cliquant sur le bouton correspondant (en cas de doute, renseignez-vous auprès de votre opérateur télécom...
  • Page 20 Un rafraîchissement de l’écran a lieu toutes les 5 secondes. Votre connexion est désormais établie. Vous pouvez ouvrir une seconde fenêtre dans votre logiciel afin de naviguer sur Internet. Remarque : pour interrompre la connexion, cliquez sur Arrêter PPPoE ou PPTP. Guide de démarrage - VPN Booster 8...

  • Page 21: Connexion Internet Via Le Protocole Pptp

    En effet, lors de votre connexion, en fonction de votre nom et de votre mot de passe, votre adresse IP fixe vous est automatiquement affectée. Si votre fournisseur d’accès Internet ne vous a pas communiqué une adresse IP fixe, sélectionnez Non dans la rubrique Adresse IP fixe. Guide de démarrage - VPN Booster 8...
  • Page 22 Un rafraîchissement de l’écran a lieu toutes les 5 secondes. Votre connexion est désormais établie. Vous pouvez ouvrir une seconde fenêtre dans votre logiciel afin de naviguer sur Internet. Remarque : pour interrompre la connexion, cliquez sur Arrêter PPPoE ou PPTP. Guide de démarrage - VPN Booster 8...

  • Page 23: Connexion Internet En Ip Statique Ou Dynamique

    Conserver la configuration actuelle, puis cliquez sur OK. Attendez 5 secondes pour que le redémarrage soit terminé. Attention : n’éteignez surtout pas le VPN Booster 8 pendant cette phase de redémarrage. Vous risqueriez d’endommager sa mémoire et de le rendre inutilisable (dommage non couvert par la garantie).
  • Page 24 Une nouvelle fenêtre apparaît. Cliquez sur l’adresse http, qui est en fait l’adresse IP de votre routeur, afin de retourner sur le configurateur du VPN Booster 8. 5. Si vous désirez tester votre connexion, lancer votre requête Internet et ainsi vérifier l’exactitude des paramètres saisis, dans le menu Diagnostics, cliquez sur Etat LAN / WAN.

  • Page 25: Configuration Des Ordinateurs Du Réseau

    1er cas : le serveur DHCP du VPN Booster 8 est activé Remarque : le serveur DHCP est activé par défaut. Si vous avez choisi d’utiliser le serveur DHCP du VPN Booster 8 afin qu’il assigne dynamiquement des adresses IP aux ordinateurs de votre réseau, procédez comme suit : 1.

  • Page 26: 2Ème Cas : Le Serveur Dhcp Du Vpn Booster 8 N'est Pas Activé

    2ème cas : le serveur DHCP du VPN Booster 8 n’est pas activé Si vous avez désactivé le serveur DHCP du VPN Booster 8, préférant attribuer des adresses IP fixes aux ordinateurs du réseau local, et si aucun serveur DHCP n’est activé sur votre réseau, procédez comme suit :...
  • Page 27 Dans la rubrique Masque de sous-réseau, entrez maintenant le masque de sous-réseau correspondant. 7. Dans la rubrique Passerelle par défaut, entrez l’adresse IP attribuée au VPN Booster 8. Rappel : par défaut, l’adresse IP du VPN Booster 8 est “192.168.1.1”.

  • Page 28: Configuration Sous Mac Os 9

    Configuration sous Mac OS 9 Le VPN Booster 8 utilise le protocole réseau TCP/IP, il faut donc que celui-ci soit installé sur votre Macintosh. Le protocole TCP/IP est inclus par défaut à partir de la version Mac OS 8.0. Remarque : nous ne documentons pas ici la configuration de Macintosh utilisant un système d'exploitation antérieur à...
  • Page 29 5. Dans la rubrique Masque sous-réseau, entrez maintenant le masque de sous-réseau correspondant. 6. Dans la rubrique Adresse du routeur, spécifiez l'adresse IP attribuée au VPN Booster 8. Rappel : par défaut, l'adresse IP du VPN Booster 8 est “192.168.1.1”.
  • Page 30 DNS indiquée par votre FAI (pour cela, reportez-vous à la documentation fournie par celui-ci lors de la souscription à l’abonnement). 8. Dans la fenêtre de confirmation des modifications, cliquez sur Enregistrer. 9. Redémarrez le Macintosh. Guide de démarrage - VPN Booster 8...

  • Page 31: Configuration Sous Mac Os X

    Configuration sous Mac OS X Le VPN Booster 8 utilise le protocole réseau TCP/IP, il faut donc que celui-ci soit installé sur votre Macintosh. Le protocole TCP/IP est inclus par défaut à partir de la version Mac OS 8.0. 1er cas : le serveur DHCP du VPN Booster 8 est activé...
  • Page 32 2ème cas : le serveur DHCP du VPN Booster 8 n’est pas activé Vous avez choisi d'attribuer des adresses IP fixes aux ordinateurs du réseau local. Procédez comme suit : 1. Effectuez un double-clic sur l’icône de votre disque dur, sur Applications, puis sur Préférences Système.

  • Page 33: Configuration Des Navigateurs Internet

    Nous indiquons ici comment les logiciels de navigation installés sur les PC du réseau local doivent être configurés pour pouvoir se connecter à Internet via le VPN Booster 8. Nous avons pris l’exemple des logiciels les plus couramment utilisés, à savoir Internet Explorer et Netscape Navigator.

  • Page 34: Déclaration De Conformité

    - Nature : Routeur - Type : Routeur 10/100 Base-Tx - Référence commerciale : VPN Booster 8 Déclare sous son entière responsabilité que le produit décrit ci-dessus est en conformité avec les exigences essentielles applicables et en particulier celles de la directive R&TTE 1999/5/CE suivantes :...
