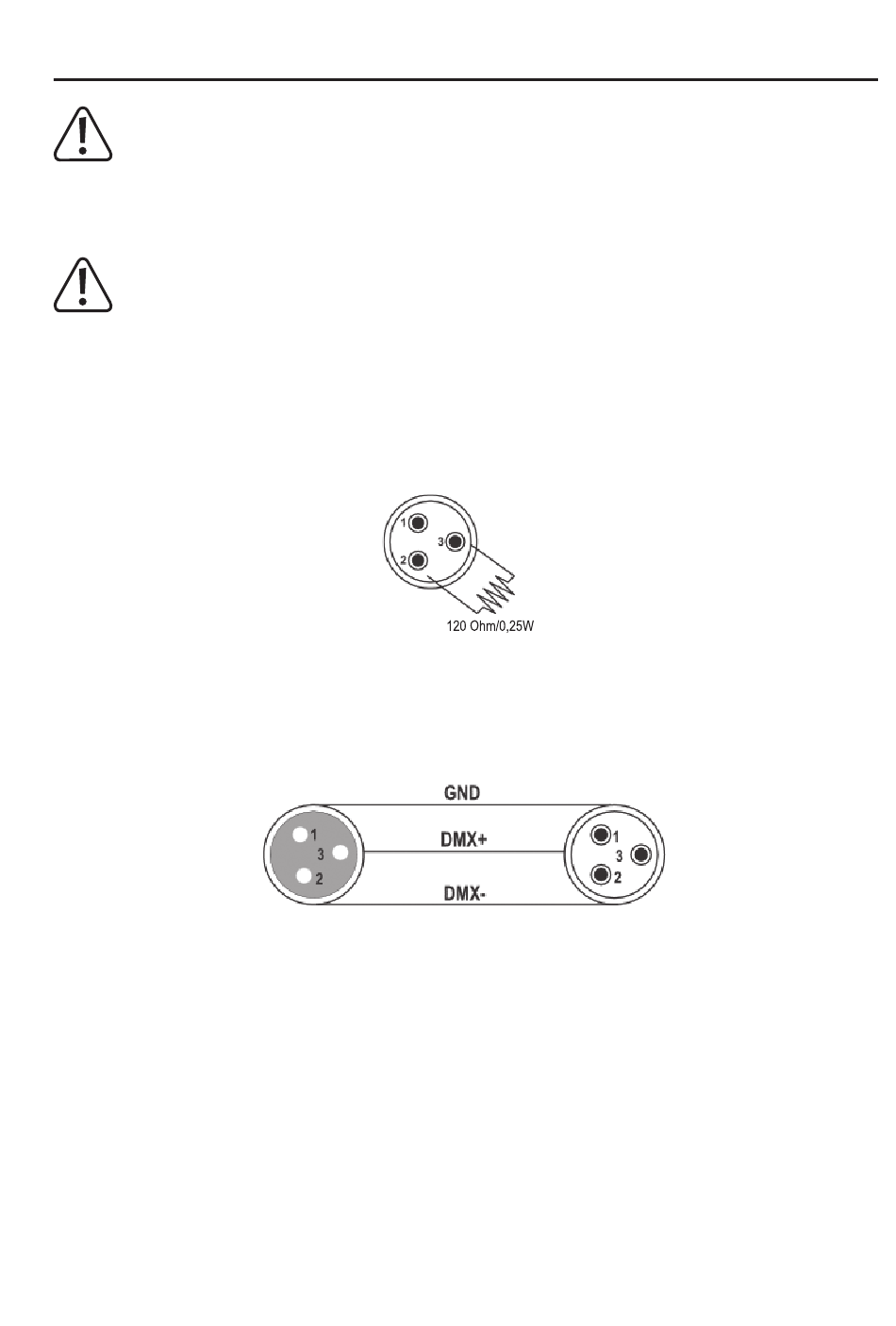

8. Raccordement DMX
En cas d'utilisation de câbles de microphone XLR, ceux-ci peuvent générer des interférences lors
de la transmission des signaux DMX. En tel cas, veuillez utiliser des câbles DMX spéciaux à haute
fréquence.
a) Raccordement d'un contrôleur DMX
L'appareil est uniquement conçu pour un raccordement à un contrôleur DMX avec le protocole
DMX-512.
• Raccordez l'entrée DMX IN à la sortie du contrôleur DMX.
• À cet effet, employez un câble blindé XLR. Le contrôleur doit disposer de 2 canaux de commande libres.
• Raccordez la sortie DMX OUT à l'entrée DMX de l'appareil suivant. Si le projecteur doit être le dernier ou le seul
appareil dans la chaîne DMX, branchez une fiche pourvue d'une résistance de terminaison de 120 ohms / 0,25 W
(entre la broche 2 et la broche 3).
Affectation des broches de la prise DMX : Broche 1 = Terre / broche 2 = (-) / broche 3 = (+).
Ne reliez jamais le câble de mise à la terre GND avec la masse du boîtier du projecteur car ceci pourrait provoquer,
le cas échéant, des perturbations dans la transmission de signaux en raison des boucles de masse.
38
