AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.

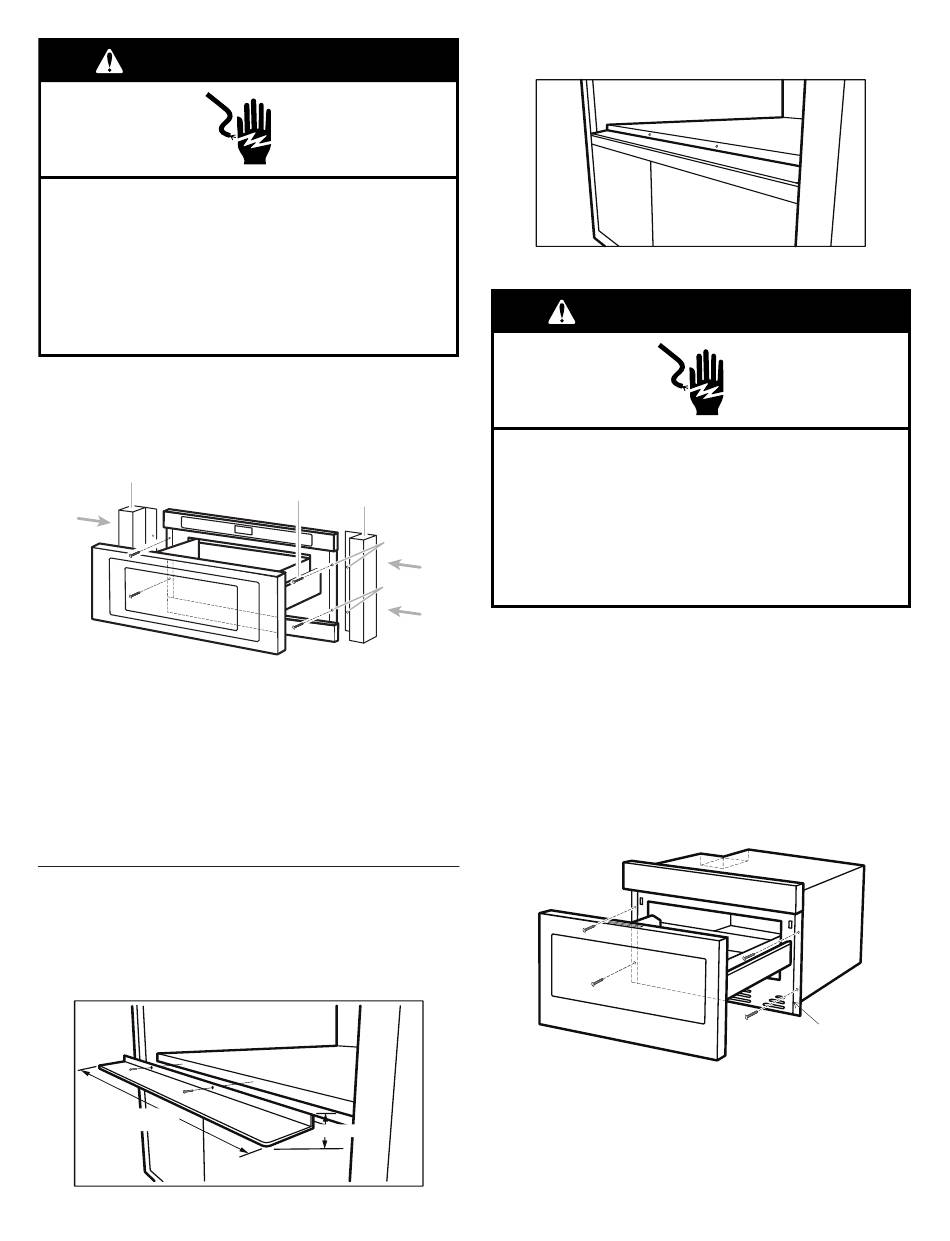

7. Tout en gardant le tiroir à micro-ondes à proximité de
l'ouverture d'encastrement, brancher le tiroir à micro-ondes
dans la prise reliée à la terre.
8. Réinsérer le tiroir à micro-ondes dans l'ouverture, ouvrir le
tiroir et aligner les trous du rebord de montage avec les trous
de l'armoire.
D
A. (4) Vis de montage de 1
po (2,5 cm)
B. Trous de vis du rebord de
montage
REMARQUE : Pour la trousse de garniture latérale de 27 po
(68,6 cm), aligner les trous de la garniture de côté avec les trous
du cadre avant, puis pousser le produit dans l'ouverture. Fixer
ensuite à l'aide des vis comme indiqué à l'étape 9.
9. Installer les quatre vis de 1 po (2,5 cm) pour immobiliser le
tiroir à micro-ondes, puis fermer le tiroir.
Installer le déflecteur d'évacuation
pour une installation en affleurement
1. Positionner le déflecteur d'évacuation et marquer les trous.
2. Percer les trous à l'aide d'un foret de 1/8 po (3,17 mm) avant
d'effectuer le montage. Consulter les illustrations ci-après
pour le positionnement du déflecteur d'évacuation.
23 ¹¹/₁₆"
(601,66 mm)
A
D
B
C
C. Rebord de montage
D. Pièces optionnelles de la
trousse de garniture de 27
po (68,6 cm)
³/₄" (19,05 mm)
Détail de la tablette montrant le déflecteur d'évacuation pendant
l'installation.
Détail de la tablette montrant le déflecteur d'évacuation installé.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
3. Placer le tiroir adjacent à l'ouverture du mur ou de l'armoire.
Brancher le cordon d'alimentation dans la prise à trois
broches mise à la terre.
4. Installer le tiroir dans l'ouverture prévue à cet effet. Éviter le
contact avec les côtés de l'ouverture découpée et éviter de
pincer le cordon entre le four et le mur.
5. Glisser le tiroir jusqu'au fond, jusqu'à ce que les rebords de
montage touchent les tasseaux montés dans l'ouverture de
l'armoire.
6. Ouvrir le tiroir. En utilisant comme gabarit les 4 trous sur le
tiroir, percer l'armoire à l'aide d'un foret de 1/8 po (3,17 mm).
Voir l'illustration ci-dessous.
Rebord de montage.
7. Fixer le tiroir au moyen de 4 vis fournies.
Bride de
montage
19
