Installation

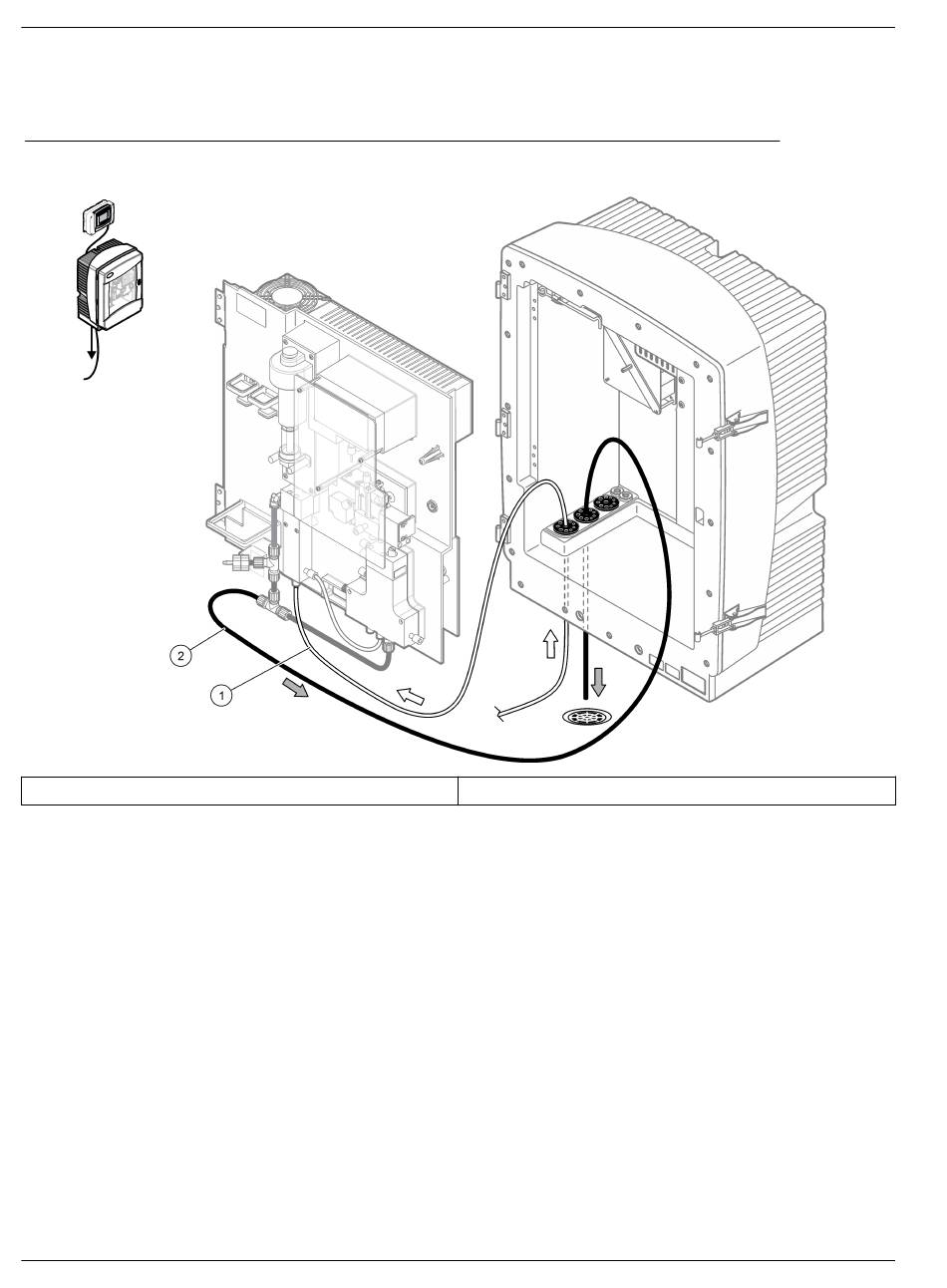

Figure 13 Plomberie pour un analyseur intérieur avec prélèvement d'échantillon en continu
1 Ligne d'échantillon
3.5.8 Plomberie pour deux analyseurs intérieurs avec prélèvement d'échantillon en con-
tinu
28
4. Utilisez le bouchon d'étanchéité pour fermer les ports d'accès inutilisés.
5. Branchez le tuyau d'évacuation sur le raccord en T.
6. Branchez la canalisation d'échantillon sur l'entrée inférieure du pot de surverse.
Cette option de configuration système utilise deux analyseurs sc intérieurs et une unité
de préparation d'échantillons qui fournit un flux constant d'échantillons. La ligne
d'échantillon provenant de l'unité de préparation d'échantillons est branchée sur le
premier analyseur qui doit être modifié pour une configuration à 2 paramètres. La ligne
d'échantillon passe par les deux analyseurs. La sortie des deux analyseurs est ramenée
dans une évacuation ouverte.
Procédez de la façon suivante pour installer deux analyseurs intérieurs avec prélèvement
d'échantillon en continu. Reportez-vous à la
1. Installez le système de préparation de l'échantillon.
Installez le premier analyseur sc comme suit :
2. Utilisez un bouchon d'étanchéité pour faire passer la ligne d'échantillon de l'unité de
préparation d'échantillon au port d'accès de l'analyseur.
3. Utilisez un bouchon d'étanchéité pour insérer le tuyau d'évacuation dans le port
d'accès de l'analyseur.
Remarque : Les tuyaux peuvent être passés par les trous préparés sur le bouchon
d'étanchéité.
2 Evacuation
Figure
14.
