Racktime FOLDIT Instructions De Montage

Montageanleitung | Assembly instructions |
Instructions de montage | Installatie instructies
F O L D I T
Alle Modelle | All models |
Tous les modèles | Alle modellen
FOLDIT ADJUSTABLE (SCHWARZ | BLACK | NOIR | ZWART)
ART. 05310 (24"|29")
ART. 05310-001 (24"|29")
(KARTONVERPACKT | CARTON-PACKED | EMBALLÉ EN CARTON |
VERPAKT IN KARTON)
FOLDIT ADJUSTABLE (SILBER | SILVER | ARGENT | ZILVER)
ART. 05320 (24"|29")
FOLDIT FIX (SCHWARZ | BLACK | NOIR | ZWART)
ART. 05410 (20") | ART. 05415 (24")
ART. 05416 (26") | ART. 05418 (28")
FOLDIT FIX (SILBER | SILVER | ARGENT | ZILVER)
ART. 05420 (20") | ART. 05425 (24")
ART. 05426 (26") | ART. 05428 (28")
Bei Fragen zu Ihrem Fahrrad und der Montierbarkeit eines Gepäckträgers
kontaktieren Sie bitte Ihren Fahrradhändler. | If you have any questions
about your bicycle and its compatibility with a bicycle carrier, please contact
your bicycle dealer. | Si vous avez des questions sur votre vélo ou sur la com-
patibilité de votre porte-bagages avec votre vélo, contactez votre revendeur
Voor eventuele vragen over de fiets en het monteren van een bagagedrager
kunt U zich wenden tot Uw rijwielhandelaar.
tubus carrier systems GmbH
Virnkamp 24 | 48157 Münster | GERMANY | www.tubus.com
Zubehör
(nicht im Lieferumfang enthalten)
Accessories
(not included)
Accessoires
(non compris dans la livraison)
Accessoires
(niet inbegrepen)
SCHELLEN-ADAPTERSET:
ART. 71614 Ø 14 mm | 0.55"
ART. 71616 Ø 16 mm | 0.63"
ART. 71618 Ø 18 – 19 mm | 0.71 – 0.75"
ART. 71621 Ø 21 – 22 mm | 0.83 – 0.87"
ART. 71624 Ø 24 – 25 mm | 0.94 – 0.98"
ART. 60007 FILLIT ART. 18007
3-fach-Spanngurt
Pumpenhalter
3 part fixture straps
Pump holder
Tendeur 3 brins
Support de pompe
3-voudige spangordel
Pomphouder
ART. 79005
D Hinweis Bitte schützen Sie den Träger an allen Kontaktpunkten vor Abrieb durch
Taschenbefestigungen unbedingt mit der Schutzfolie oder dem Abriebschutz.
EN Note Please protect the carrier against abrasion at all contact points of bag
fixings with our protection foil or the abrasion protection.
F Remarque : Veuillez absolument utiliser notre film ou nos petits tubes de protec-
tion pour éviter d'abîmer le porte-bagages au niveau des points de fixation des
sacoches.
NL Aanwijzing: Bescherm tegen slijtage de contact punten van fietstassen op de
drager met onze Schutzfolienset of bescherming tegen afschuring, aub.
DO-IT-YOURSELF-OPTION:
D Die Strebe kann durch Biegen
angepasst werden.
EN
max. 45° The round stay can be adapted by
means of bending.
F Le tube support s'ajuste en le courbant
min. 20 mm | 0.79"
au besoin.
NL De beugel kan worden aangepast door
buigende.
OPTIMAL
D Waagerechte Montage der Ladefläche.
90° EN Mounting of rack: horizontal cargo area.
F La surface du porte-bagages doit être
fixée horizontalement.
NL Horizontale montage van de
ladeplatform.

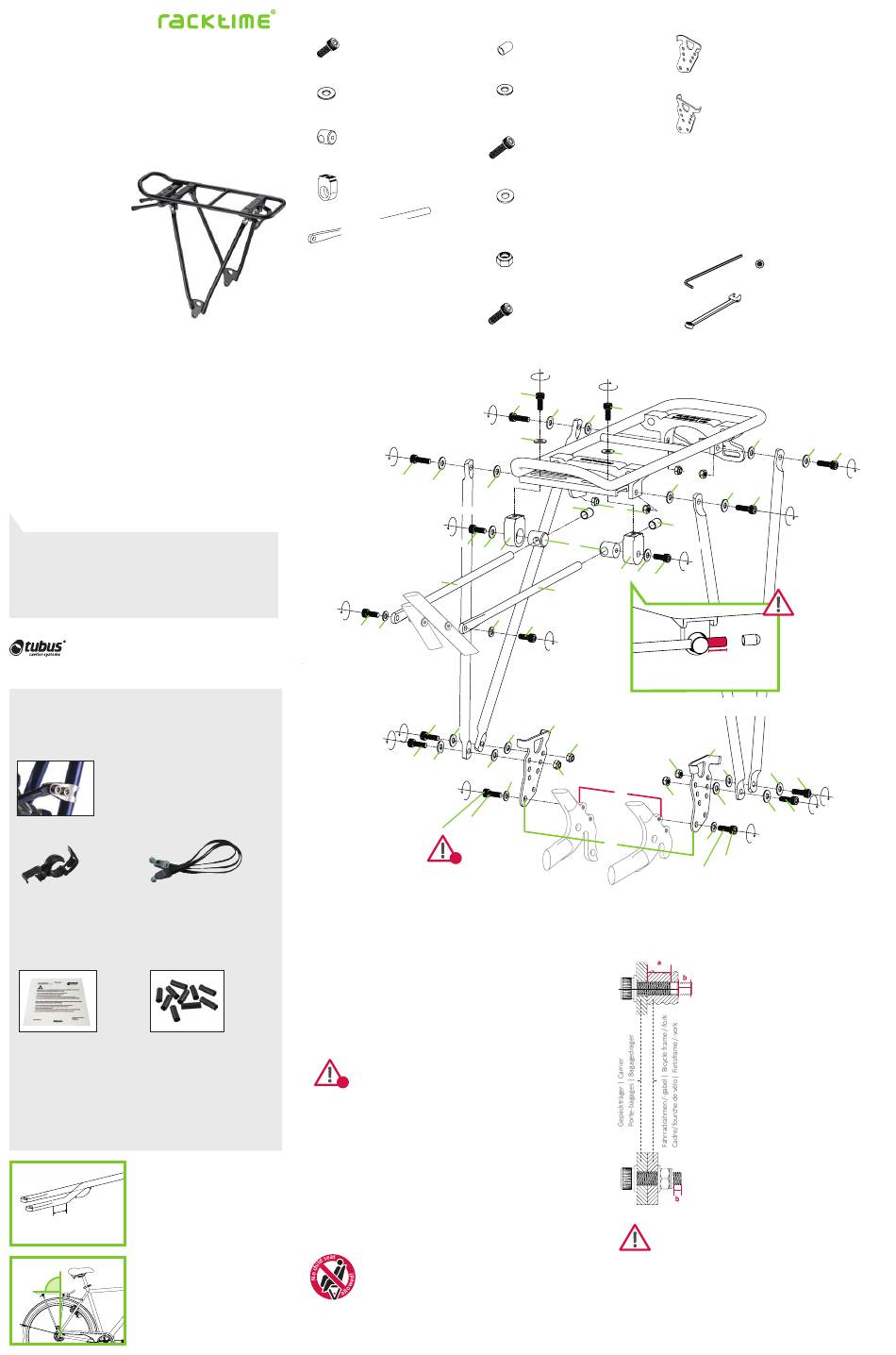

Lieferumfang | Included parts | Contenu de la livraison | Leveringomvang
www.racktime.com
[1]
6 × | ART. 41512 | M5 × 12 mm |
ISO 4762-A2-70
[2] ART. 40151 | 5,6 × 12,7 mm | A2
8 ×  Foldit Fix
12 ×  Foldit Adjustable
[3]
2 × | ART. 30221 | M5 × 6 mm |
A2 | 15 × 16 mm (D x L)
[4] 2 × | 31 × 22 × 12 mm
ART. 30116 (schwarz | black | noir | zwart)
ART. 30217 (silber | silver | argent | zilver)
[5]
2 × 32401 | 240 mm (schwarz | black)
2 × 32402 | 240 mm (silber | silver)
 Foldit Fix (24")(26")(28")
2 × 33501 | 350 mm (schwarz | black)
2 × 33502 | 350 mm (silber | silver)
 Foldit Adjustable
2 × 35128 | 300 mm (schwarz | black)
2 × 33310 | 300 mm (silber | silver)
 Foldit Fix (20")
|
4,3 Nm | 3.2 ft·lb
[1]
[7]
4,3 Nm | 3.2 ft·lb
4,3 Nm | 3.2 ft·lb
D Beachten Sie bitte unbedingt folgende Hinweise, um Ihre Garantie ansprüche nicht
zu gefährden.
EN Please note the following instructions in order to maintain your guarantee.
F Veuillez impérativement observer les indications suivantes pour ne pas compro-
ART. 79006
mettre votre garantie.
NL Let op de volgende instructies om uw garantie-aanspraak niet in gevaar te brengen.
D
1
EN
F
NL
D
EN
F
NL
Für Irrtümer und Druckfehler übernehmen wir keine Haftung. Änderungen vorbehalten.
We accept no liability arising from errors and mistakes. Subject to change.
Nous déclinons toute responsabilité en cas d'erreurs, de fautes d'impression. Sous réserve de modifications.
Voor fouten en drukfouten aanvaarden wij geen aansprakelijkheid. Onderhevig aan verandering.
[6]
2 × | ART. 71008 | 8 mm
[7]
4 × | ART. 40150 | M5 |
ISO 7090-5 -140 HV-A2
[8]
ART. 41516 | M5 × 16 mm | ISO 4762-A2-70
4 ×  Foldit Adjustable
6 ×  Foldit Fix
[9] ART. 40153 | 5,8 × 12 × 1 mm |
Kunststoff | plastic | matière plastique | plastic
4 ×  Foldit Fix
8 ×  Foldit Adjustable
[10] ART. 41051 | M5 | ISO 10511-A2-70
4 ×  Foldit Fix
8 ×  Foldit Adjustable
[11]*
6 × | ART. 41514 | M5 × 14 mm |
ISO 4762-A2-70
4,3 Nm | 3.2 ft·lb
[1]
4,3 Nm | 3.2 ft·lb [8]
[2]
4,3 Nm | 3.2 ft·lb
[8]
[2]
[9]
4,3 Nm | 3.2 ft·lb
[1]
[2]
[4]
[5]
[7]
[1]
[11]
[2]
[9]
[11]
[2]
[9]
[7]
4,3 Nm | 3.2 ft·lb
[8]
 Foldit Fix
[11]
 Foldit Adjustable
1
[a] = 143 – 172 mm | 5.63 – 6.77"
Erlaubter Fußabstand (Innenmaß)
Admissible feet spacing (inside dimensions)
Écartement des pieds (dimension intérieure)
Afstand van de voeten (binnenmaat)
Falls der hintere Fahrradrahmen [b] (Außenmaß) größer oder kleiner
sein sollte als der erlaubte Fußabstand [a] Ihres racktime-Gepäck-
trägers, darf der Gepäckträger nicht montiert werden. Bitte beach-
ten Sie den in der Zeichnung angegebenen Fußabstand.
In case the rear bicycle frame [b] (outer dimension) is larger or smaller
than the admissible feet spacing [a] (internal dimension) of your
racktime carrier, the carrier must not be mounted. Please note the
dimensions indicated in the drawing.
S'il s'avère que la partie arrière du cadre de vélo [b] (dimension
extérieure) est plus large ou moins large que l'écartement autorisé
des pieds de votre porte-bagages [a] racktime, le montage du por-
te-bagages n'est pas permis. Veuillez tenir compte de l'écartement
des pieds indiqué sur le schéma.
Indien de montage-afstand aan het fietsframe [b] (buitenmaat)
breder of smaller is als de afstand tussen de voetjes [a] van uw
racktime-drager, mag de drager niet gemonteerd worden. Let op de
installatie breedte zoals aangegeven in de tekening.
Der Gepäckträger ist nicht für die Montage eines Kindersitzes zugelassen!
The carrier is not allowed for mounting a child seat!
Le porte-bagages n'est pas homologué pour supporter un siège enfant !
Gebruik de bagagedrager niet voor de bevestiging van een kinderzitje!
[12]*
1 × | Fuß links | Foot left | pied gauche | linkervoet
ART. 05351 (schwarz | black | noir | zwart)
ART. 05374 (silber | silver | argent | zilver)
[13]*
1 × | Fuß rechts | Foot right | pied droit | rechtervoet
ART. 05350 (schwarz | black | noir | zwart)
ART. 05373 (silber | silver | argent | zilver)
*nur | only | seulement | slechts  Foldit Adjustable
Zur Montage benötigtes Werkzeug (nicht im Lieferumfang
enthalten) | Needed tools for assembly (not included) | Outils
nécessaires à l'assemblage (non compris dans la livraison) |
Voor de montage noodzakelijk gereedschap (niet inbegrepen)
4,3 Nm | 3.2 ft·lb
[1]
[2]
[9]
[2]
[10]
[9]
[6]
[10]
[6]
[3]
4,3 Nm | 3.2 ft·lb
[4]
[2]
[1]
[5]
4,3 Nm | 3.2 ft·lb
min. 10 mm | 0.39"
Strebe vollständig durchschieben | Push through stay completely |
Enfoncer complètement la tige | Stang compleet doorduwen
[13]
[10]
[12]
[10]
[9]
[10]
[b]
[10]
[7]
[a]
[8]
[11]
 Foldit Adjustable
Sicherheitshinweise für Schraubverbindungen | Safety information
on screw connections | Consignes de sécurité pour assemblages vissés |
Veiligheidinstructies voor schroefverbindingen:
Einschraubtiefe für Gewinde in Fahrradrahmen/-gabel |
Screwing depth for threaded eyelets in frame/-fork |
Profondeur de vissage pour trous taraudés/œillets filetés
sur cadre/fourche vélo | Inschroefdiepte voor schroev-
verbinding in het fietsframe/-vork
- Stahlrahmen/-gabel | Steel frame/-fork |
Cadre/fourche en acier | Stalen frame/-vork:
M5: a = m in. 5,0 mm | 0.19"; M6: a = m in. 6,0 mm | 0.23"
- Aluminiumrahmen/-gabel | Aluminum frame/-fork |
Cadre/fourche en aluminium | Aluminium frame/-vork:
M5: a = m in. 8,0 mm | 0.31"; M6: a = m in. 10,0 mm | 0.39"
Mit Sicherungsmutter | With locknut |
Avec écrou autobloquant | Met zelfborgende moertje
Gewindeüberstand (b) muss mindestens 2 mm betragen.
Nach jeder Demontage
Thread must extend at least 2 mm | 0.08" beyond nut/thread in
frame (b). A
Une fois vissé, le filet doit dépasser d'au moins 2 mm (b).
Après chaque démontage, remonter avec des écrous de
blocage neufs.
Schroefdraad (b) moet minstens 2 mm te zien zijn.
Na elke demontage een
Hinweis: Gewindeüberstand (b) darf maximal 5 mm betragen und mit keinem Bauteil
des Fahrrades (Laufrad, Kette, Lenkung usw.) kollidieren.
Note: Thread may extend max. 5 mm | 0.2" beyond nut/thread in frame (b) and
must not collide with any component of the bicycle (wheel, chain, steering).
Remarque : Le filet ne doit pas dépasser de plus de 5 mm. La partie du filet dépassant ne
doit toucher aucune pièce du vélo (roue, chaîne, direction, etc.).
Aanwijzing:
Schroefdraad (b) mag maximaal 5 mm uitsteken. Overtollig schroefdraad mag
niet tegen andere onderdelen van de fiets botsen (wiel, ketting, stuurinrichting, enz.).
4 mm
Innensechskant | Allen wrench |
clé mâle à six pans | Binnenzeskant
SW 8
Schraubenschlüssel | Spanner |
Clé mixte | Schroefsleutel
[9]
[2]
[8]
4,3 Nm | 3.2 ft·lb
[2]
[8]
4,3 Nm | 3.2 ft·lb
[2]
[11]
4,3 Nm | 3.2 ft·lb
[9]
[2] [11]
4,3 Nm | 3.2 ft·lb
4,3 Nm | 3.2 ft·lb
 Foldit Fix
neue Sicherungsmutter verwenden.
new locking nut must be used after each disassembly.
nieuwe borgmoer gebruiken.
