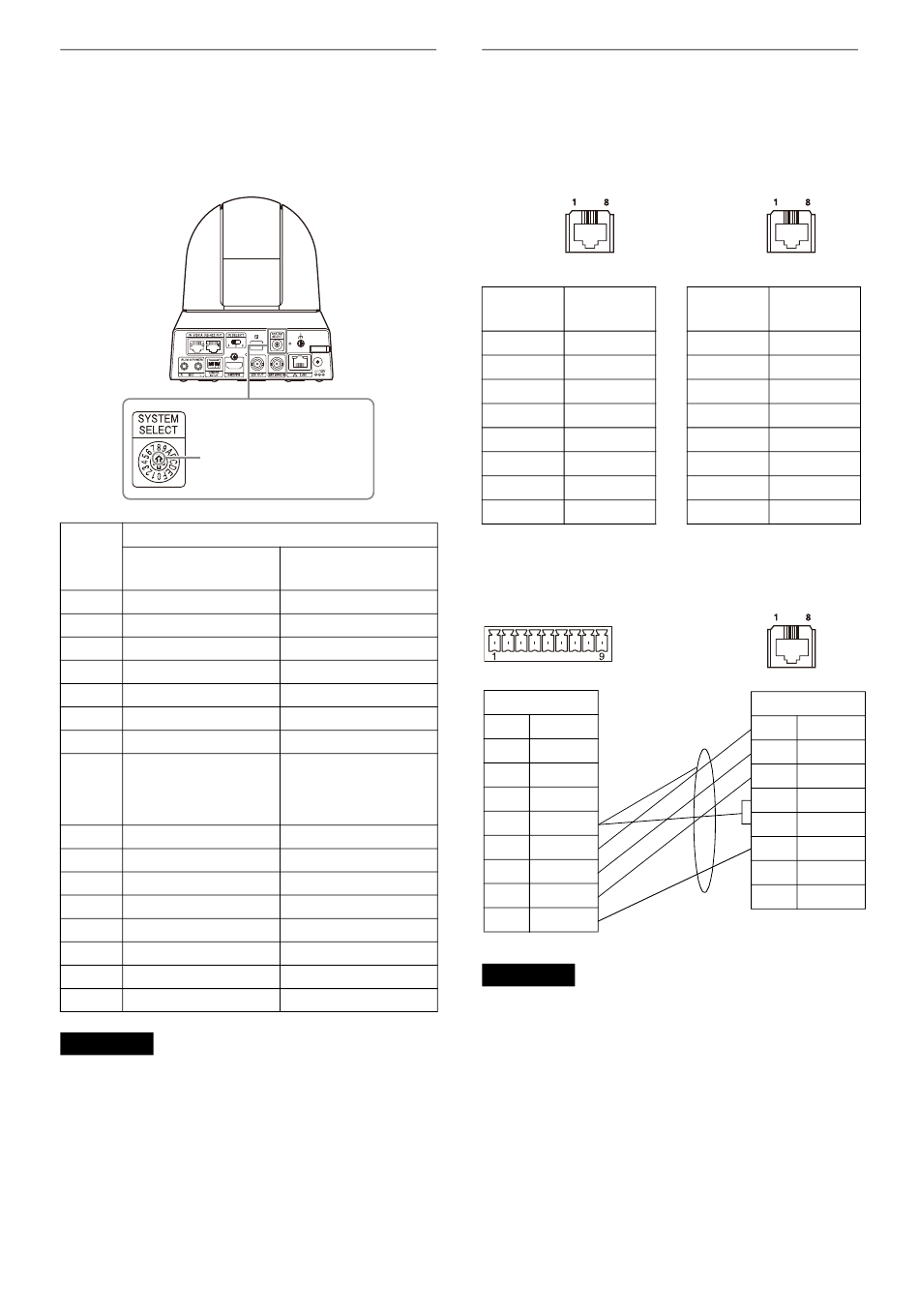

Réglages du commutateur
SYSTEM SELECT
Le format de sortie vidéo (format vidéo) pour la
borne HDMI OUT/SDI OUT peut être réglé avec ce
commutateur.
Sélectionnez le format
de sortie vidéo de votre
choix.
N°
Taille d'image/Taux de trame
BRC-X400/X401
0
3840×2160/29.97p
1
1920×1080/59.94p
2
1920×1080/59.94i
3
1920×1080/29.97p
4
1280×720/59.94p
5
1920×1080/59.94p
6
1920×1080/59.94p
7
HDMI : 640×480/
59.94p
SDI : 1280×720/
59.94p
8
3840×2160/25p
9
1920×1080/50p
A
1920×1080/50i
B
1920×1080/25p
C
1280×720/50p
D
1920×1080/59.94p
E
3840×2160/23.98p
F
1920×1080/23.98p
Remarques
• Veillez à régler le commutateur avant de mettre
la caméra sous tension.
Mettez sous tension après avoir réglé le
commutateur.
• Utilisez un tournevis cruciforme de type Phillips
pour changer la position du commutateur. Si
vous utilisez un autre outil, vous risquez
d'endommager l'empreinte en forme de croix.
SRG-X400/201M2/
X120/HD1M2
1920×1080/59.94p
1920×1080/59.94p
1920×1080/59.94i
1920×1080/29.97p
1280×720/59.94p
1920×1080/59.94p
1920×1080/59.94p
HDMI : 640×480/
59.94p
SDI : 1280×720/
59.94p
1920×1080/59.94p
1920×1080/50p
1920×1080/50i
1920×1080/25p
1280×720/50p
1920×1080/59.94p
1920×1080/59.94p
1920×1080/23.98p
98
Matrice de broches de la borne
VISCA RS-422 et comment l'utiliser
Matrice de broches de la borne VISCA
RS-422
IN
N° de
Fonction
broche
1
TX–
2
TX+
3
RX–
4
GND
5
GND
6
RX+
7
N.C.
8
N.C.
Schéma de raccordement avec la
télécommande RM-IP10
RM-IP10
1
N.C.
2
N.C.
3
N.C.
Blindage
4
N.C.
5
GND
6
RX–
7
RX+
8
TX–
9
TX+
Remarques
• Raccordez ensemble les GND des deux
périphériques pour stabiliser le niveau de
tension du signal.
• Lors de la préparation des câbles, utilisez des
câbles réseau de catégorie 5e ou supérieure et
des équivalents ou supérieurs aux câbles
blindés à paires torsadées.
OUT
N° de
Fonction
broche
1
RX–
2
RX+
3
TX–
4
GND
5
GND
6
TX+
7
N.C.
8
N.C.
Caméra
1
TX–
2
TX+
3
RX–
4
GND
5
GND
6
RX+
7
N.C.
8
N.C.
