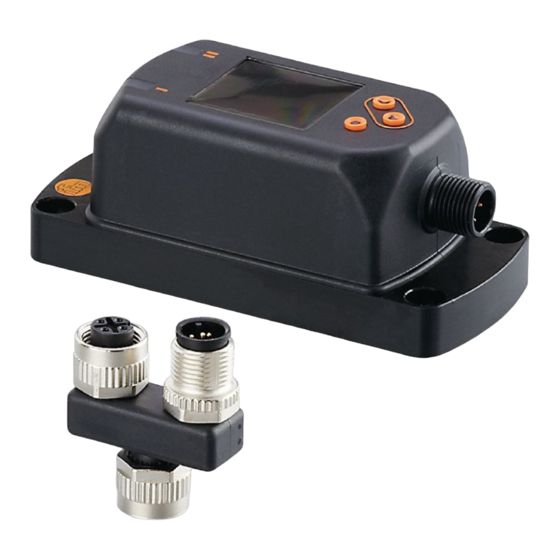

- Page 1 Notice d'utilisation Afficheur INLINE IO-Link 1,44" E30430...
-
Page 2: Table Des Matières
9�1 Paramétrage général �������������������������������������������������������������������������������������8 10 Correction du défaut ������������������������������������������������������������������������������������������8 Données techniques, homologations, accessoires et informations supplé- mentaires sur www�ifm�com� 1 Consignes de sécurité • Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit�... -
Page 3: Fonctionnement Et Caractéristiques
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et auto- risé par le responsable de l'installation� • Assurer une protection efficace des appareils et des câbles contre l'endomma- gement�... -
Page 4: Fonction
3 Fonction L'appareil détermine durant le fonctionnement les valeurs process qui sont trans- mises de manière cyclique par le capteur et les indique sur l'afficheur et en tant qu'état LED� 4 Montage ► Monter l'appareil dans le système de manière à éviter que des forces méca- niques s'exercent sur le boîtier�... -
Page 5: Eléments De Service Et D'indication
6 Eléments de service et d'indication 1, 2: LED indicatrices • LED 1 = état de commutation OUT1 (est allumée quand la sortie 1 sur l'appareil raccordé est commutée) • LED 2 = état de commutation OUT2 (est allumée quand la sortie 2 sur l'appareil raccordé est commutée) 3: Afficheur TFT •... -
Page 6: Mise En Service
7 Mise en service L'appareil est capable d'afficher les valeurs process d'appareils ifm� Aucune nécessité de réglage� Si l'appareil ifm raccordé ne peut pas être affiché : ► Mettre à jour le catalogue d'appareils interne (→ 7.1)� 7.1 Mettre à jour le catalogue d'appareils ►... -
Page 7: Explication Du Menu Principal
- ON : Paramétrage ou mise à jour du catalogue d'appareils via l'outil IODD LR DEVICE (par exemple → www.ifm.com). Lors du démarrage de l'appareil, ce point est remis à "OFF"� DIS Ouvrir les sous-menus DIS� Explication fonction affichage (DIS) diS�S Schéma de l'arrière-plan de l'afficheur :... -
Page 8: Paramétrage
9 Paramétrage 9.1 Paramétrage général 1� Changement du mode RUN au menu principal [●] 2� Sélection du paramètre souhaité [▲] ou [▼] 3� Passage au mode de réglage [●] 4� Changement de la valeur de paramètre [▲] ou [▼] > 1 s 5�... -
Page 9: Affichage Description
Le catalogue de paramètres n'est device try plus à jour� catalogue ► Mettre à jour le catalogue update d'appareils: Télécharger le catalogue d'appareils ifm sur www�ifm�com� invalid La description des Erreur Erreur lors de l'identification des process data données process valeurs process�... - Page 10 Affichage Description Type Action à faire C�Loc Le paramétrage Attention ► Attendre jusqu'à ce que le via les boutons est paramétrage via le participant à bloqué, distance est terminé� Le paramétrage via la communication IO-Link est actif� 10 S�Loc Les boutons de ré- Attention ►...
