• Levier et témoin DISP/MENU
Sélectionne l'affichage d'état ou l'affichage du menu de
configuration. En mode de menu de configuration, le témoin
s'allume.
• Levier CANCEL/ENTER
En mode de menu de configuration, le levier sert à annuler ou
saisir les réglages.
• Bouton Control (encodeur rotatif)
En mode d'écran d'état, ce bouton sert à changer la page
affichée. En mode de menu de configuration, il sert à déplacer
le curseur sur une page et à changer les réglages du menu.
Une pression sur le bouton de commande exécute la même
fonction que la position du levier CANCEL/ENTER sur
ENTER.
j Témoin SIGNAL BAR
Indique l'état de sortie du signal vidéo.
Avec la sortie de signal grisée : Désactivé
Avec la sortie de barre de couleur : Allume la couleur
spécifiée avec l'élément de menu MAINTENANCE t
<FRONT PANEL> t SIGNAL BAR t READY COLOR.
Avec la sortie vidéo de la caméra : S'allume dans un
schéma de flux blanc.

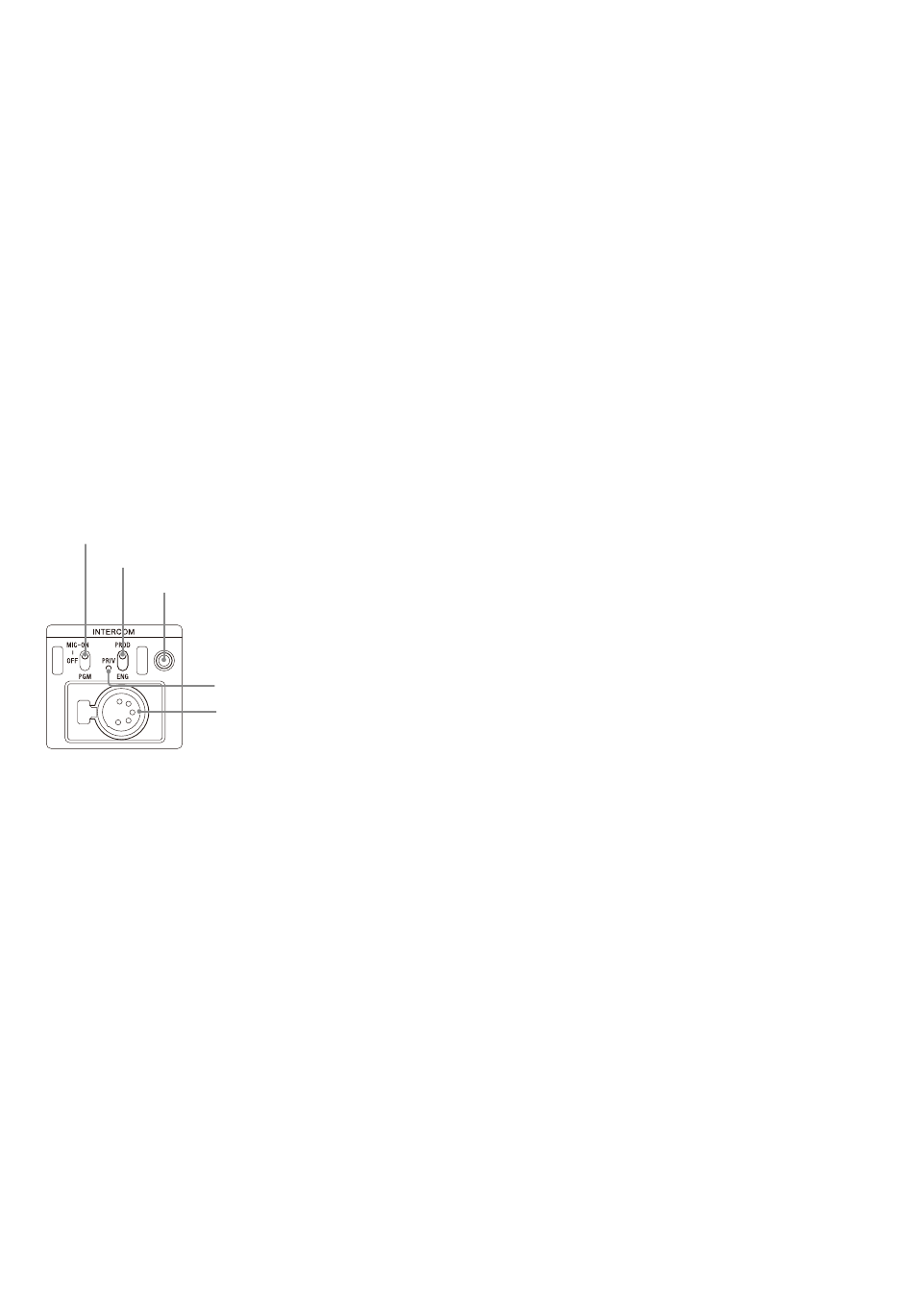

k Entrée/sortie audio INTERCOM et bloc de contrôle
Commutateur MIC/PGM (microphone/programme)
Commutateur INTERCOM (sélection d'interphone)
Bouton INTERCOM (ajustement d'interphone)
• Bouton INTERCOM (ajustement d'interphone)
Règle le niveau sonore du casque.
• Commutateur MIC/PGM (microphone/programme)
ON : Active le microphone du casque.
OFF : Désactive le microphone du casque.
PGM : Sélectionne la sortie du son programmé.
• Commutateur INTERCOM (sélection d'interphone)
Sélectionne la source de connexion d'entrée/de sortie du
signal d'interphone pour le connecteur INTERCOM sur le
panneau avant.
PROD : Connecte la ligne du producteur.
PRIV : Bloque la connexion à la ligne du producteur ou à la
ligne de l'ingénieur, permettant ainsi une communication
par interphone privée entre la CCU et la caméra.
ENG : Connecte la ligne de l'ingénieur.
• Témoin PRIV (privé)
S'allume lorsque l'interphone est en mode privé.
• Connecteur INTERCOM (XLR 5 broches)
Connecte le casque d'interphone.
Témoin PRIV
Connecteur INTERCOM
l Touche d'appel
Lorsque vous appuyez sur cette touche, un signal d'appel est
envoyé à la caméra ou au dispositif de contrôle externe
(Panneau de télécommande série RCP-1500/1000, etc.)
raccordé(e) à cette unité. Utilisez-la si vous souhaitez appeler
l'opérateur de la caméra ou du dispositif de contrôle externe
via interphone afin de lui parler. Cette touche s'éclaire en
rouge lorsque vous appuyez dessus ou sur le bouton d'appel
d'un autre appareil.
m Port USB
Pour le raccordement à un dispositif USB.
n Touche personnalisable
Vous pouvez affecter une fonction à cette touche via le menu
CCU.
o Couvercle de filtre
Poussez le filtre dans la direction de la flèche tout en tirant
dessus pour le retirer.
Le filtre (une éponge noire) est placé sous le couvercle. Si le
filtre devient sale, vous pouvez le retirer et le nettoyer à l'eau
fraiche ou tiède. Si vous utilisez du détergent, utilisez une
solution neutre. Veillez à sécher le filtre avec précaution avant
de le replacer sur l'appareil.
p Commutateur POWER
Met le système de caméra complet sous et hors tension, y
compris l'unité, la caméra et le panneau de télécommande
série RCP-1500/1000 raccordé au connecteur REMOTE de
cette unité. Commutez sur ? pour la mise sous tension et sur
a pour la mise hors tension.
q Témoins d'affichage d'état
REF IN (vert) : Indique la présence du signal d'entrée de
référence.
UNLOCK (rouge) : La référence en entrée n'est pas
verrouillée.
RCP/MSU : Affiche l'état lorsqu'il y a un panneau de contrôle
à distance connecté.
Allumé : Indique que l'appareil de contrôle externe (unité de
configuration principale MSU-1000/1500, panneau de
télécommande série RCP-1500/1000 ou autre appareil)
est connecté.
Éteint : Indique que l'appareil de contrôle externe n'est pas
connecté.
Pour plus de détails, consultez « Menu NETWORK »
(page 41).
NETWORK : Affiche le statut genlock du réseau lors de
l'utilisation du kit d'interface ST-2110 HKCU-SFP30
Clignotement à basse vitesse : maître PTP non détecté
Clignotement à haute vitesse : Genlock lancé
Allumé : Genlock acquis
Éteint : Réglage genlock du réseau désactivé
ALARM : S'éclaire lorsque des erreurs se produisent.
FAN STOP : S'allume lorsque le ventilateur est arrêté.
r Commutateur de verrouillage de menu
Verrouille l'utilisation de la zone de fonctionnement du menu
du panneau avant.
