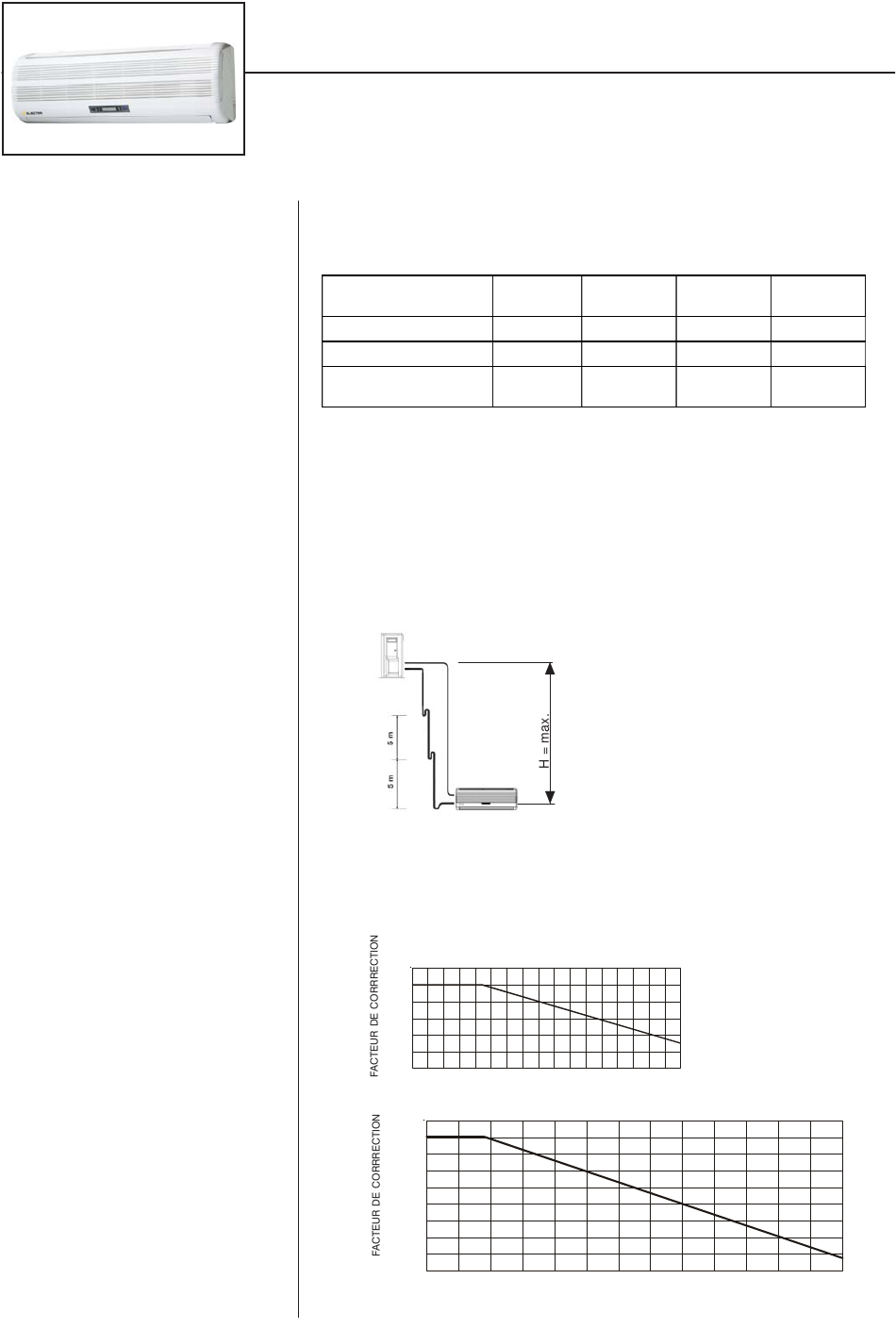

Charges Frigorifiques - Electra PLATINIUM 9 DC INV Notice Technique

C H A R G E S
F R I G O R I F I Q U E S
PLATINIUM 9 DC INV
PLATINIUM 12 DC INV
PLATINIUM 18 DC INV
PLATINIUM 24 DC INV
PLATINIUM DC Inverter
PLATINIUM DC Inverter
Modèles
Ø Tube GAZ inch
Ø Tube LIQUIDE inch
Charge GC
g
(introduite en usine)
Longueur maximum des liaisons sans complément de charge :
PLATINIUM 9 DC INV
PLATINIUM 12 DC INV
PLATINIUM 18 DC INV
PLATINIUM 24 DC INV
Si l'unité extérieure est installée au dessus de l'unité intérieure il faut prévoir
un siphon tous les 5 m sur la ligne gaz; dans le cas contraire cela n'est pas
nécessaire.
UNITE EXTERIEURE
UNITE INTERIEURE
Facteur de correction sur les performances calorifiques suivant la lon-
gueur des liaisons
1.02
1.00
0.98
0.96
0.94
0.92
0.90
3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
LONGUEUR DE LIAISON (m)
1.02
1.00
0.98
0.96
0.94
0.92
0.90
0.88
0.86
0.84
4 6 8
21 21
PLATINIUM PLATINIUM
9 DC INV 12 DC INV
3/8 3/8
1/4 1/4
1100 1200
Dénivelé maximum
PLATINIUM 9 DC INV ------- H=10 m
PLATINIUM 12 DC INV ------ H=10 m
PLATINIUM 18 DC INV ------ H=15 m
PLATINIUM 24 DC INV ------ H=15 m
10 12 14 16 18
LONGUEUR DE LIAISON (m)
PLATINIUM PLATINIUM
18 DC INV 24 DC INV
1/2 1/2
1/4 1/4
1500 1650
20 m
20 m
30 m
30 m
20 22 24 26 28 30
