RCA-ingångar
Se figur 2
Dessa två RCA-ingångar tar emot signaler
från en förförstärkare eller surroundproces-
sor. Använd signalkablar av hög kvalitet för
högsta prestanda.
Anslut signalen från vänster kanal på förför-
stärkaren till "LEFT"-ingången på RKB-250,
och signalen från höger kanal till "RIGHT"-
ingången.

Justering av insignaler

Du kan ställa in nivån på insignalen med de
två reglagen på frontpanelen. Med hjälp
av dessa kan du justera förstärkningen så
att den passar till andra komponenter i an-
läggningen. "L"-reglaget styr vänster kanal
och "R"-reglaget styr höger kanal.
Använd en liten skruvmejsel för att ställa in
reglagen. Skruva medsols för att höja nivån
och motsols för att sänka nivån.

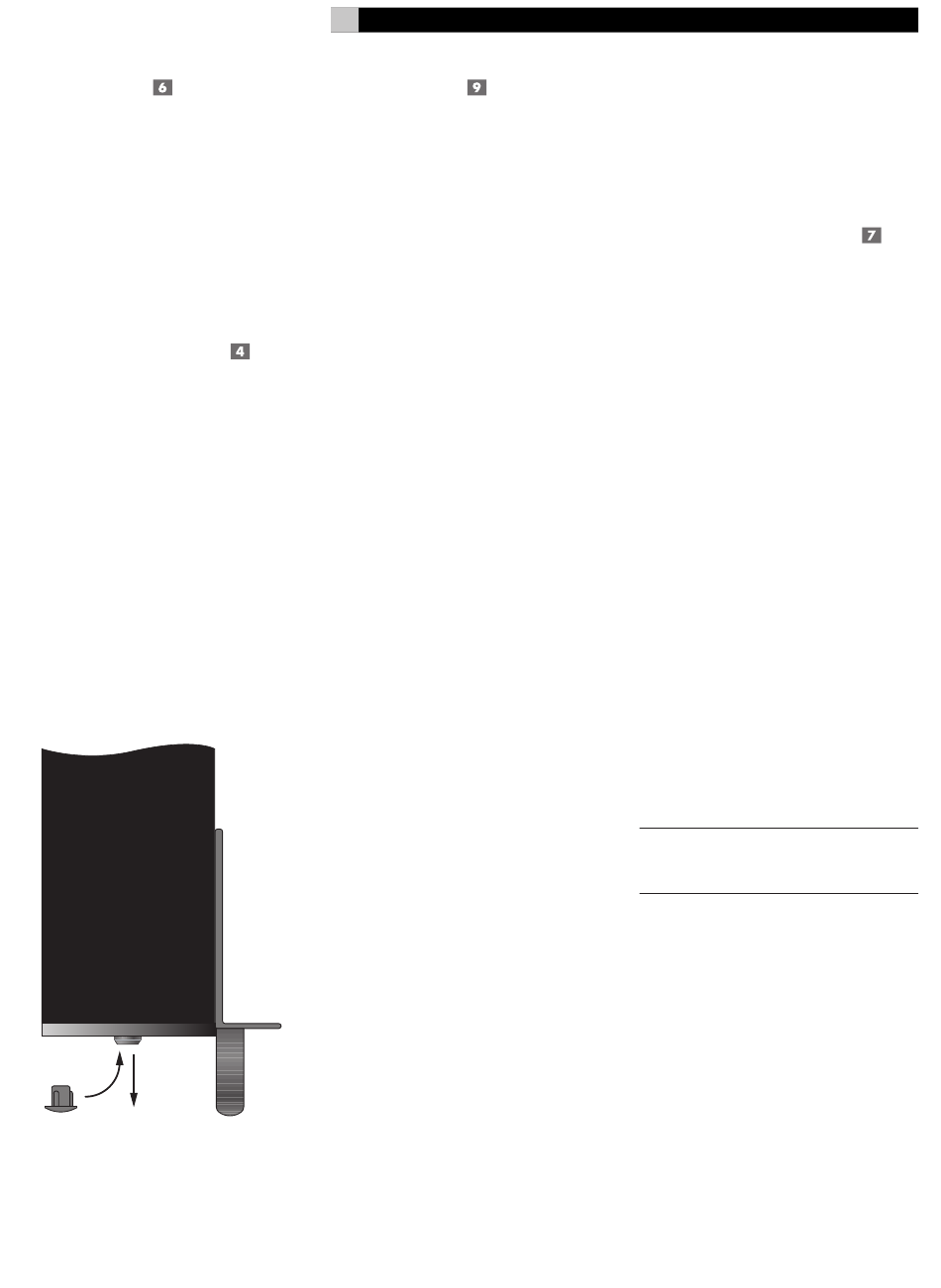

Det är lättare att justera nivåerna om du sät-
ter på de medföljande gummirattarna genom
att trycka fast dem varsamt på reglagen. Du
kan också förhindra justering helt och hållet
genom att dölja reglagen med de medföl-
jande gummipluggarna.
47
RCA-utgångar
"SIGNAL OUTPUT LINK"-utgången kan an-
vändas för att överföra insignalen vidare
till annan utrustning, till exempel om du vill
använda flera slutsteg för att driva många
högtalare. Du ansluter i så fall RKB-250 till
ett annat slutsteg med hjälp av en signalka-
bel med RCA-kontakter.
Högtalare
RKB-250 har två par högtalarterminaler, ett
par för varje högtalare.
Val av högtalare
Den nominella impedansen på högtalarna
som är anslutna till varje kanal på RKB-250
får inte understiga 4 ohm. Om du ansluter
flera par högtalare parallellt så halveras im-
pedansen. Två högtalarpar med en impedans
på 8 ohm vardera innebär till exempel att
förstärkaren får en last på 4 ohm. Använd
alltid högtalare med en nominell impedans
på 8 ohm eller högre om du vill ansluta två
högtalarpar parallellt.
Val av högtalarkabel
Använd en skärmad och tvåledad högta-
larkabel för att ansluta dina högtalare till
RKB-250. Högtalarkabelns storlek och kva-
litet påverkar anläggningens ljudkvalitet. En
standardkabel kan fungera, men kan också
minska utsignalens styrka och dämpa basåter-
givningen, särskilt i anläggningar med långa
kablar. Rent allmänt fungerar grövre kablar
bäst. För bästa resultat bör du överväga att
skaffa högtalarkablar av hög kvalitet. Din
Rotel-återförsäljare kan hjälpa dig att välja
rätt kablar till din anläggning.

Polaritet och fas

När du ansluter högtalarkablarna måste du
se till att polariteten blir rätt. Plus- och mi-
nusledarna måste sitta på rätt ställe på alla
förstärkare och högtalare. Om polariteten i
någon anslutning av misstag blir omvänd,
minskas basåtergivningen och stereoper-
spektivet försämras. Alla kablar är märkta
så att du kan se vilken ledare som är vilken
– det kan till exempel finnas en färgmarke-
ring eller en fasad kant på den ena ledaren,
eller så kan kabeln vara genomskinlig och
ha olika färger på själva ledarna (koppar
och silver). Var konsekvent när du ansluter
kablarna och använd alltid samma marke-
ring för polaritet både på högtalarna och
på förstärkaren.
Anslutning av högtalare
Se figur 2
RKB-250 har ett par färgkodade anslutning-
ar för varje kanal. Ovanför varje anslutning
visas hur kablarna ska kopplas in. Högtalar-
terminalerna tar emot avskalad kabel samt
banan- eller spadkontakter (utom i EU, där
banankontakter inte är tillåtna).
Dra kablarna från förstärkaren till högtalarna.
Se till att kabeln är tillräckligt lång för att du
ska kunna flytta komponenterna och komma
åt anslutningarna på baksidan.
Om du använder banankontakter skruvar du
på dem på högtalarkabeln och pluggar in
dem i högtalarterminalerna. Terminalhylsor-
na ska vara helt inskruvade (medsols). Om
du använder spadkontakter fäster du dem
på ledarna och om du använder avskalad
kabel direkt i högtalarterminalerna så sepa-
rerar du ledarna och skalar av isoleringen.
Var noga med att du inte skalar av själva
koppartrådarna. Skruva sedan upp termi-
nalhylsan (motsols) och anslut spadkontakten
runt terminalen eller trä den skalade kabeln
genom terminalen. Skruva sedan fast termi-
nalhylsan ordentligt.
OBS! Se till att det finns några lösa kabel-
trådar som kan komma i kontakt med intill-
liggande kablar.
Anslut den vänstra högtalaren till högtalarter-
minalerna som är märkta "LEFT" och den hö-
gra högtalaren till terminalerna som är märkta
"RIGHT". Var noga med att kabelns positiva
ledare ansluts till förstärkarens terminal som
är märkt "+" och att den negativa ledaren
ansluts till terminalen som är märkt "–".
