Optique d'observation
•
Stéréomicroscope avec réticule, agrandissement visible 15 fois (standard)
•
fenêtre de protection laser dans le trajet de faisceau ;
•
l'obturateur d'observation se ferme automatiquement à chaque impulsion du laser
pendant une courte durée pour protéger les yeux (cf. remarque à la page 5-14).
•
fenêtre de protection composée d'un verre de protection laser et d'un recouvrement en
plastique pour l'observation directe de la zone de travail
•
éclairage de la zone de travail, luminosité réglable par régulateur dans la chambre de
travail
3.4.2.4.
Poste de travail
Le poste de travail (voir la figure 3.3, page 3-4 et la figure 3.4, page 3-8) se compose des
éléments suivants :
•
La chambre de travail est accessible par les deux portes (3), figure 3.3.
•
une fenêtre d'observation (2), figure 3.3, qui permet d'observer l'intérieur de la chambre
de travail éclairée de manière à pouvoir positionner grossièrement les pièces. La fenêtre
d'observation se compose d'un verre filtrant spécial qui absorbe le rayonnement laser
ainsi que la composante UV de la lumière du plasma ;
•
le stéréomicroscope (1), figure 3.3, placé sur le dessus du poste de travail qui sert à
positionner précisément les pièces ;
•
un miroir à pouvoir réfléchissant élevé (3), figure 3.4, qui réfléchit le faisceau laser dans
le trajet de faisceau du stéréomicroscope ;
3-8
2
4
5
6

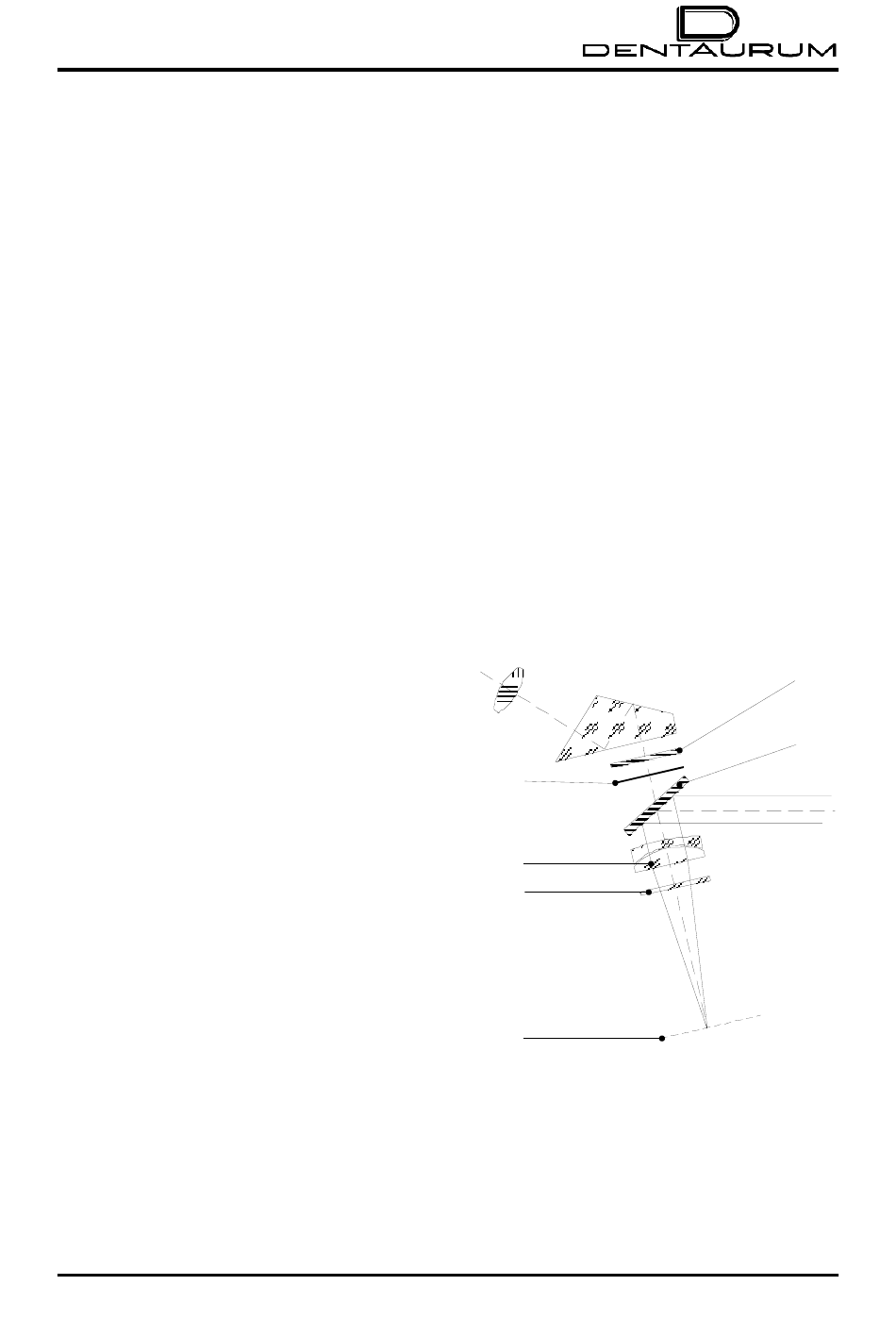

Figure 3.4 : Poste de travail - optique
