7.9
Vérification du fonctionnement et de
l'absence de fuite
Avant de remettre le produit à l'utilisateur :
▶
Vérifiez l'étanchéité de la conduite de gaz, de l'installa-
tion d'évacuation des gaz de combustion, de l'installation
de chauffage ainsi que des conduites d'eau chaude.
▶
Vérifiez que le conduit du système ventouse et les
conduites d'écoulement des condensats ont été
correctement installés.
▶
Vérifiez que le panneau avant a été correctement monté.
7.9.1
Vérification du mode chauffage
1.
Activez le mode chauffage sur l'interface utilisateur.
2.
Ouvrez complètement tous les robinets sur les radia-
teurs.
3.
Faites fonctionner le produit au moins 15 minutes.
4.
Procédez à la purge de l'installation de chauffage.
5.
Activez l'affichage de l'état de service actuel.
(→ page 18)
Codes d'état – vue d'ensemble (→ page 37)
◁
Si le produit fonctionne correctement, alors S.04
s'affiche à l'écran.
7.9.2
Vérification de la production d'eau chaude
1.
Activez le mode eau chaude sanitaire sur l'interface
utilisateur.
2.
Ouvrez un robinet d'eau chaude au maximum.
3.
Activez l'affichage de l'état de service actuel.
(→ page 18)
Codes d'état – vue d'ensemble (→ page 37)
◁
Si le produit fonctionne correctement, alors S.14
s'affiche à l'écran.
8
Adaptation en fonction de
l'installation de chauffage
Vous pouvez redéfinir/modifier les paramètres de l'installa-
tion (→ chap. « Utilisation des codes de diagnostic »).
Codes diagnostic– vue d'ensemble (→ page 32)
8.1
Temps de coupure du brûleur
Chaque coupure du brûleur est suivie d'un blocage électro-
nique de réactivation pour une durée déterminée, afin d'évi-
ter les mises en marche et les arrêts fréquents du brûleur,
et donc les déperditions d'énergie. Le temps de coupure
du brûleur vaut uniquement pour le mode de chauffage. Le
déclenchement du mode eau chaude sanitaire pendant le
temps de coupure du brûleur n'a pas d'incidence.
8.1.1
Réglage du temps de coupure du brûleur
1.
Réglez le code diagnostic. (→ page 18)
0020199139_01 Semiafast Condens, Semia Condens Notice d'installation et de maintenance
Adaptation en fonction de l'installation de chauffage 8
Codes diagnostic– vue d'ensemble (→ page 32)
2.
Ajustez si nécessaire le temps de coupure du brûleur
avec le code diagnostic d.02.
8.1.2
Réinitialisation du temps de coupure du
brûleur restant
▶
Appuyez sur la touche
◁
s'affiche à l'écran.
8.2
Réglage de la puissance de la pompe
Conditions: Pompe fonctionnant à vitesse modulante
Le produit est équipé d'une pompe hautes performances à
vitesse variable, qui s'adapte automatiquement aux condi-
tions hydrauliques de l'installation de chauffage.
Si l'installation de chauffage comporte un compensateur
hydraulique, il est préconisé de désactiver la régulation de la
vitesse et de régler la puissance de la pompe sur une valeur
fixe.
▶
Ajustez si nécessaire le réglage de la vitesse de rotation
de la pompe en fonction du mode de fonctionnement
avec le code diagnostic d.14.
▶
Réglez le code diagnostic. (→ page 18)
Codes diagnostic– vue d'ensemble (→ page 32)
1
2
B
70
60
50
40
30
20
10
0
500

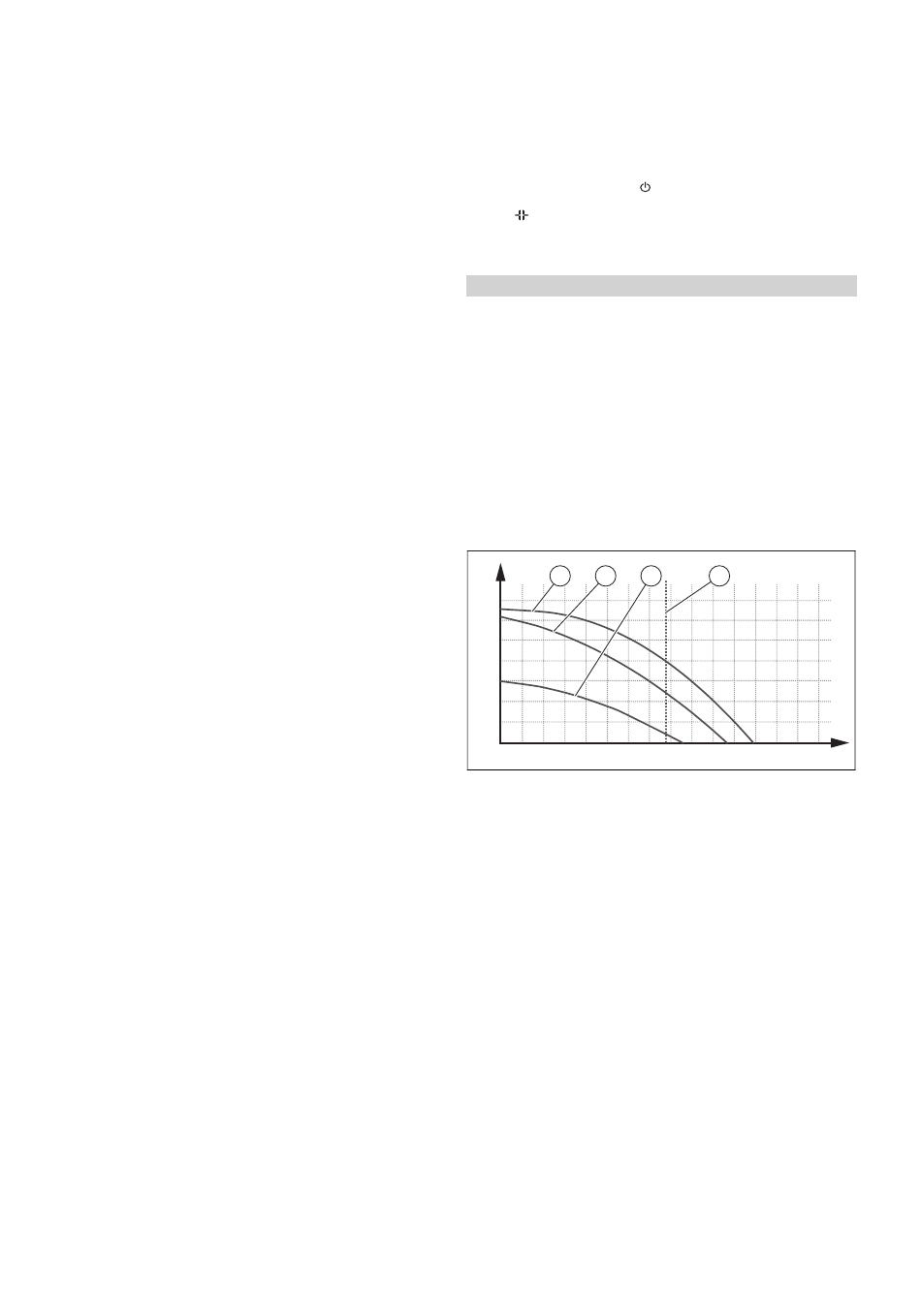

Courbes caractéristiques de la pompe
25
1
Vitesse maximale (By-
pass fermé)
2
Vitesse maximale (Ré-
glage d'usine du by-
pass)
3
Vitesse minimale (Ré-
glage d'usine du by-
pass)
pendant plus de 3 secondes.
3
4
1000
1500 A
4
Débit à la puissance
maximale (ΔT = 20K)
A
Débit dans le circuit (l/h)
B
Pression disponible
(kPa)
