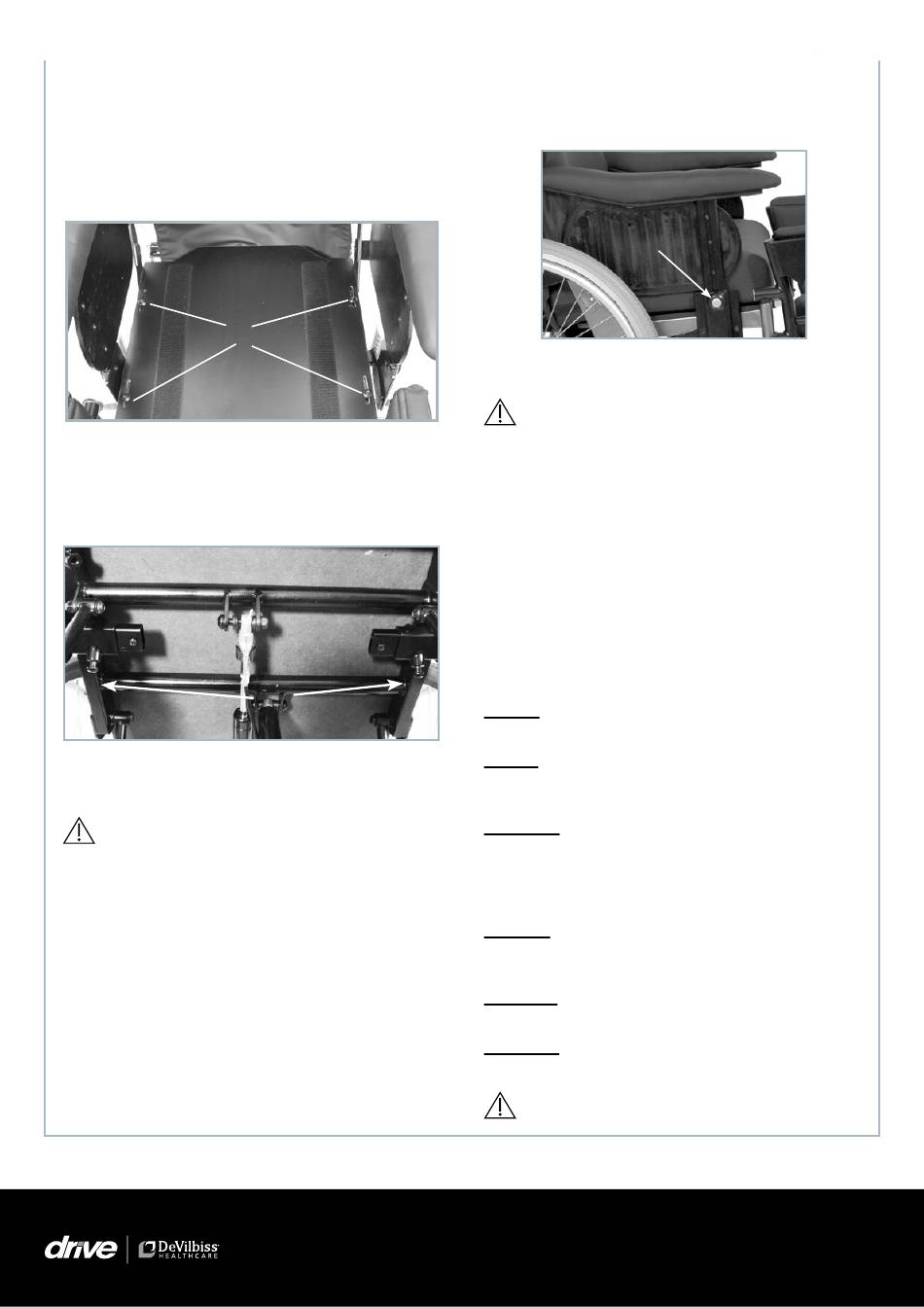

GUIDE D'UTILISATION DU FAUTEUIL DE CONFORT
10.
) Réglage en largeur et en profondeur de l'assise
9
10.
.
) Profondeur d'assise
9
1
Dévisser légèrement les 4 vis (D) de la planche d'assise, position-
ner l'assise pour obtenir la profondeur voulue (de 0 à + 50 mm).
Resserrer les 4 vis.
clé 6 pans de 4 mm
10.
.
) Largeur d'assise
9
2
Dévisser légèrement les 2 vis (C photo 13) écarter ou rappro-
cher les supports pour obtenir la largeur voulue (de 0 à + 25 mm
de chaque côté). Resserrer fermement les 2 vis.
photo 13 : vue dessous de l'assise
10.
) Accoudoirs (poids : 1 kg)
10
ATTENTION: Il y a un risque de pincement lors du
réglage en hauteur de l'accoudoir.
En fonction de la configuration du fauteuil, l'accoudoir peut
venir buter contre les roues arrière en cas d'inclinaison im-
portante de l'assise. Régler la hauteur d'accoudoir en consé-
quence.
10.
.
) Mise en place
10
1
Appuyer sur le bouton (B photo 14) puis insérer l'accoudoir.
Après mise en place de l 'accoudoir lâcher le bouton.
Procéder en sens inverse pour enlever l'accoudoir.
D
clé 6 pans de 6 mm
C
10.
.
) Réglage en hauteur : 3 positions par pas de 20 mm
10
2
Appuyer sur le bouton (B photo 14), ajuster l'appui bras à la
hauteur voulue puis lâcher le bouton.
B
photo 14
10.
) Repose-jambes (poids : 3 kg)
11
ATTENTION : il peut y avoir un risque de pincement
lors de ces réglages.
10.
.
) Escamotage
11
1
Engager les freins avant d'escamoter les repose-jambes.
Tirer le levier vers l'extérieur du fauteuil (B photo 15) et faire
pivoter le repose-jambe vers l'extérieur du fauteuil. Pour enle-
ver le repose-jambe tirer vers le haut.
10.
.
) Réglage de l'inclinaison
11
2
Dévisser légèrement le bouton (A photo 15), incliner le re-
pose-jambe de l'angle voulu puis resserrer fermement le bou-
ton.
10.
.
) Réglages du coussin de mollet
11
3
Hauteur : Dévisser légèrement la vis C (photo 15) positionner le
support coussin à la hauteur voulue puis revisser la vis.
Largeur : Dévisser légèrement les 2 vis situées derrière le re-
pose mollet, ajuster le coussin à la position voulue puis resser-
rer les 2
vis. clé 6 pans de 5 mm
Profondeur : Dévisser légèrement la vis D (photo 15) déplacer
le mécanisme pour le mettre à la position voulue puis revisser
la vis.
clé 6 pans de 5 mm
10.
.
) Réglages du repose-pieds
11
4
Longueur : dévisser légèrement la vis (E photo 15), ajuster le
repose-pieds à la longueur voulue puis resserrer fermement la
vis.
clé 6 pans de 5 mm
Inclinaison : dévisser la vis (F photo 15) ajuster l 'angle à la
position voulue puis resserrer fermement la vis.
Profondeur : dévisser la vis (F photo 15) ajuster à la profondeur
voulue puis resserrer la vis.
clé 6 pans de 5 mm
Vérifier qu'il n'y a pas de risque de collision entre les
repose-pieds et les roues avant.
IDSoft
Evolution
clé alène de 5
13
