GUIDE D'UTILISATION DU FAUTEUIL DE CONFORT

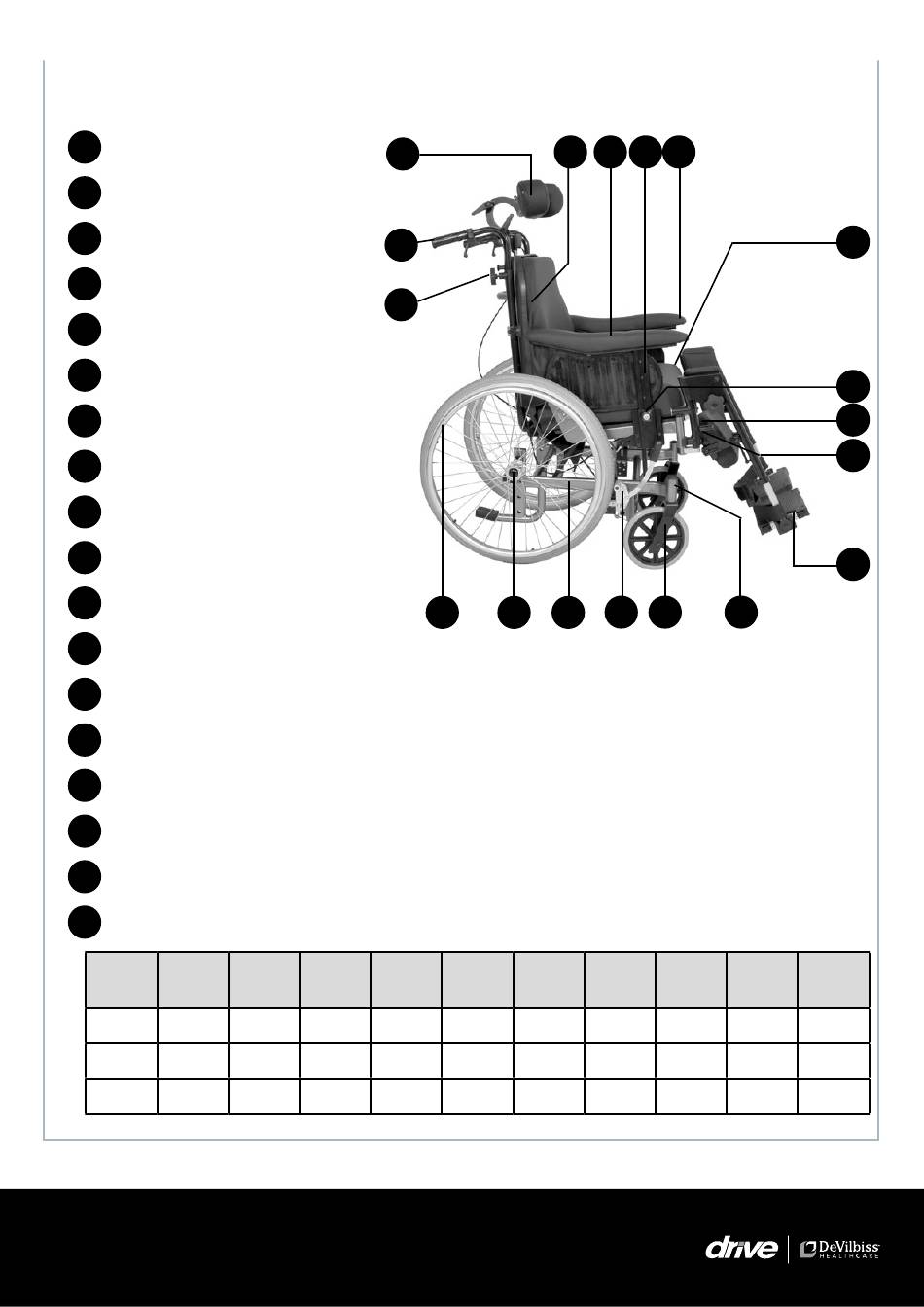

9.4) Terminologie

1
Accoudoir
2
Plaque d'accoudoir
3
Coussin de dossier
4
Crosses de dossier (2)
5
Appui-bras
6
Main-courante
7
Frein à tirer
8
Châssis
9
Fourche
10
Support de fourche
11
Palette repose-pieds
12
Système de déverrouillage de l'accoudoir
13
Potence escamotable (extérieur)
14
Système de déverrouillage de la potence
15
Coussin d'assise
16
Axe à démontage rapide de la roue arrière
17
Réglage en hauteur des crosses de dossier
18
Appui-tête
Largeur
Taille
d'assise
39 390 à 440
44 440 à 490
49 490 à 540
Toutes les cotes sont en mm. Tolérance ± 10 mm, ± 1°
10
18
4
17
Profondeur Largeur Hauteur
d'assise hors-tout d'assise
430/480 590 400/450
430/480 640 400/450
430/480 690 400/450
3 1
6 16 8
Hauteur Hauteur
hors-tout accoudoir/
Hauteur plié
sans ap- plaque
pui-tête) d'assise
610/660 1020/1070 280/320
610/660 1020/1070 280/320
610/660 1020/1070 280/320
Date d'apposition du marquage CE : 02/2009
IDSoft
2 5
7 9 10
Long. hors-tout Long. hors-tout
maxi avec re- maxi sans re-
pose-jambes pose-jambes
1090 830
1090 830
1090 830
Evolution
15
12
13
13
14
11
11
Poids maxi
admissible
(en kg)
140
140
140
