GUIDE D'UTILISATION DU FAUTEUIL DE CONFORT
X - MONTAGES ET RÉGLAGES
ATTENTION :
L'installation des options doit être
faite par un technicien expérimenté et habilité, les
réglages et l'adaptation au patient doivent être faits
par un professionnel de santé qui veillera à ce que les
consignes et les précautions d'utilisation soient com-
prises par l'utilisateur.
Ne jamais utiliser des accessoires autres que ceux préconisés
et fournis par Drive DeVilbiss Healthcare France.
Vérifier les fixations et le bon fonctionnement des options
avant de les mettre en service.

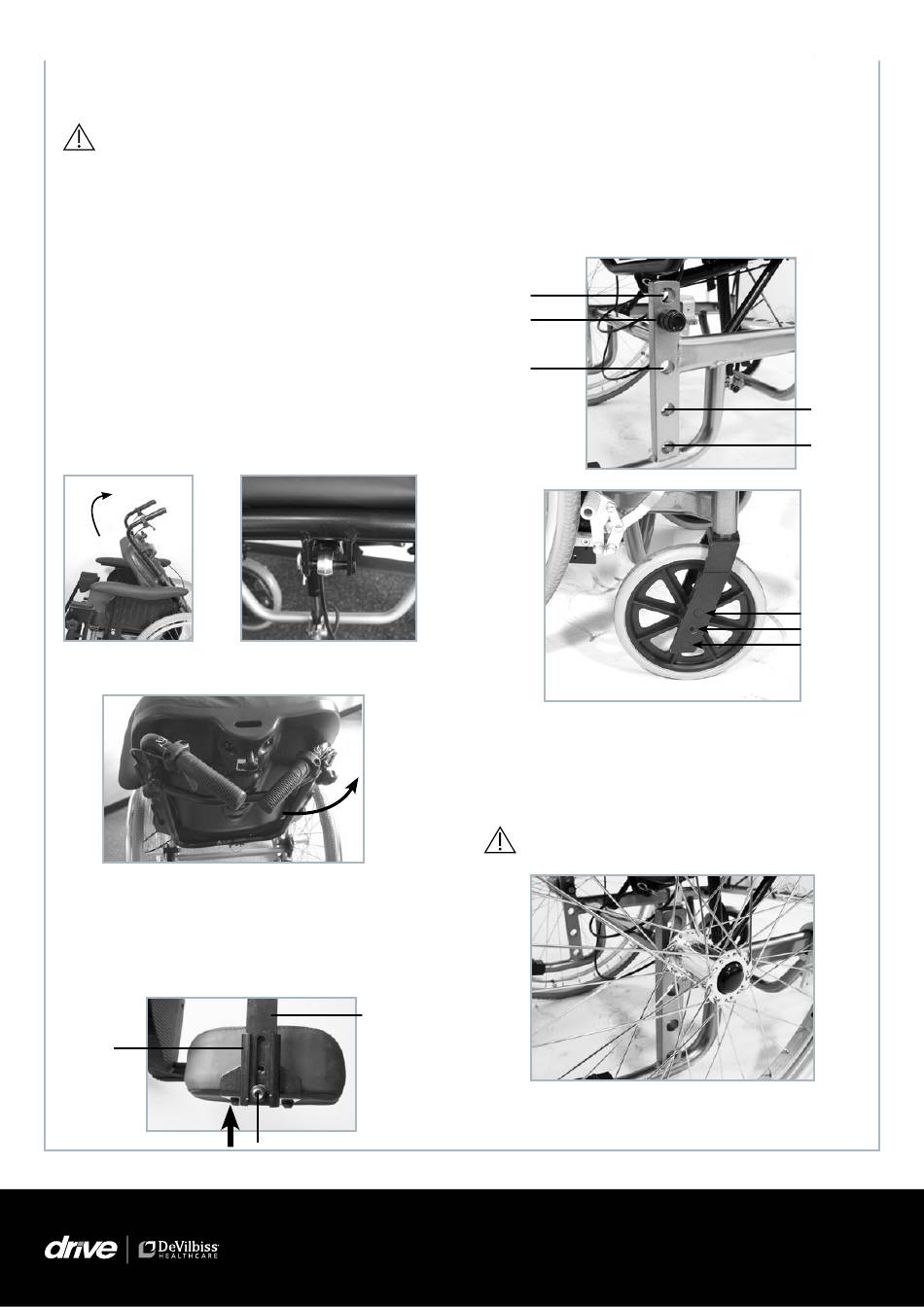

10.
) Mise en place du dossier
1
Retirer l'épingle et l'axe (photo 2), relever le dossier en posi-
tion verticale (photo 1) puis remettre l'axe et l'épingle. Ecarter
les poignées (photo 3) jusqu'à ce que la rainure située le long
des tubes de poignée soit positionnée en face du bouton de
serrage, ajuster les poignées à la hauteur voulue puis visser
les 2 boutons.
photo 1
photo 3
10.
) Mise en place des coussins de mollet
2
● Dévisser complètement la vis (A).
● Engager le support coussin (B) dans la glissière (C).
● Ajuster à la distance voulue puis revisser la vis (A).
B
photo 2
C
A
10.
) Réglage hauteur sol/siège
3
Hauteur sol/siège:
La hauteur sol siège peut être ajustée à 40, 42.5 ou 45 cm
du sol en changeant la position du palier de roue arrière sur
la platine (photo 5), en changeant la position de la roue avant
sur la fourche (photo 6) et en changeant le diamètre des roues
avant et arrière.
clés plates 21 et 24 clé alène de 5
H 42,5 (roues AR 24'')
H 40 (roues AR 22'')
H 45 (roues AR 24'')
H 40 (roues AR 16'')
photo 5
photo 6
10.
) Montage des roues arrière
4
Pour enlever la roue, appuyer sur le bouton de l'axe à démon-
tage rapide (photo 7) puis tirer la roue vers soi. Procéder en
sens inverse pour remettre la roue en place.
ATTENTION : après remontage s'assurer que la roue
est parfaitement fixée.
photo 7
IDSoft
Evolution
H 45 (roues AR 16'')
H 40 (roues AR 12,5'')
H 45 (roues AR 12,5'')
