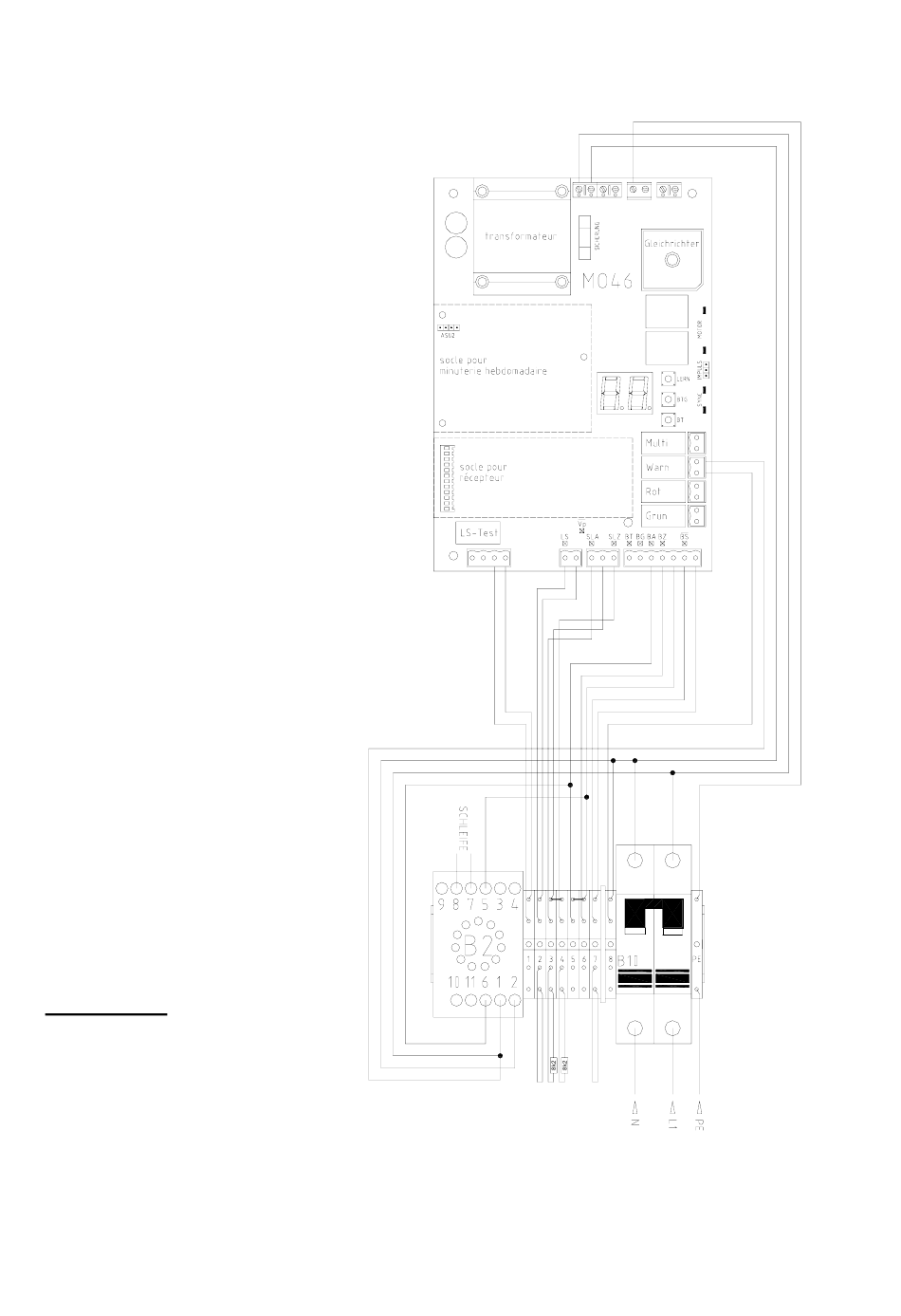

5.7.2 Plan de connexion – Borne de raccordement (option)
Connexions:
1 en haut – 1 en bas
2 en haut – 2 en bas
3 en haut – 3 en bas
4 en haut – 4 en bas
5 en haut – 5 en bas
6 en haut – 6 en bas
7 en haut – 7 en bas
8 en haut – 8 en bas
© 07.03.2011 ELKA-Torantriebe GmbH u. Co. Betriebs KG
24Vdc
LS
SLA
SLZ
BA
BZ
BS
WARN (230Vac/max. 60W)
Page 18
Image 12
ORBIT 125 - 210
