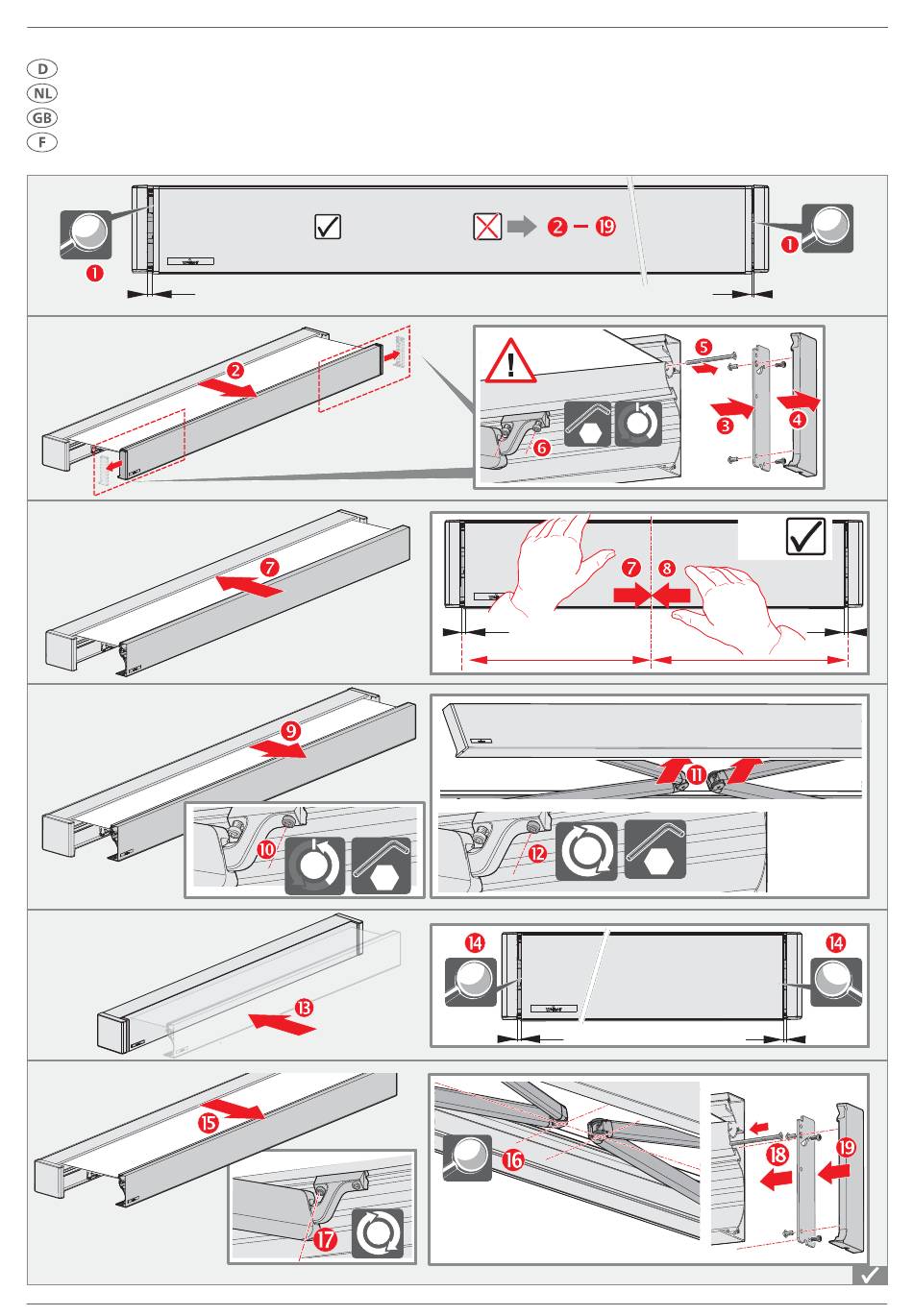

Ausfallprofil zentrieren (Verschieben der Arme)
Uitvalprofiel centreren (verschuiven van de armen)
Centering the Projection profile (moving the arms)
Centrage du barre de charge ( décaler les bras )
A
ca. 200 mm
50 -70 mm
ca. 200 mm
Technische Änderungen vorbehalten | Technische wijzigingen voorbehouden | We reserve the right to make technical changes | Sous réserve de modifications techniques
A = B A ≠ B
–
A
C
A
Symmetrie?
Symmetry?
Symétrie ?
B
A = B
C = D
D
A = B
?
B
B
