Extech Instruments DM110 Manuel D'utilisation

Manuel d'utilisation
Multimètre de poche numérique
à sélection automatique de gamme
Ecran 400 Pixels
Modèle: DM110
Copyright © 2006Extech Instruments Corporation. Tous droits
réservés, y compris la reproduction partielle ou totale sous quelque
forme que ce soit.
DM110-EU-FR- V2.2 06/09
Sécurité
Signalétique internationale de sécurité
Ce symbole apposé à un autre, à la borne ou au
dispositif de fonctionnement indique que l'opérateur
doit se référer aux explications fournies dans ce
manuel.
Ce symbole apposé à un terminal indique que, dans
le cadre d'un usage normal, l'appareil peut
potentiellement dégager des tensions dangereuses.
Double isolation
Consignes de sécurité
1. L'utilisation inadaptée de ce multimètre peut causer des
dommages, des électrocutions, des blessures voire la mort.
Prenez le temps de lire et de comprendre les consignes
données dans ce manuel avant d'utiliser l'appareil.
2. Assurez-vous toujours que les différents couvercles soient bien
tous correctement fermés et fixés.
3. Veillez à toujours éteindre l'appareil et débrancher les câbles
de test avant d'ouvrir les différents couvercles de l'appareil pour
remplacer la pile ou le fusible.
4. Ne jamais soumettre l'appareil à un voltage ou à un courant
électrique d'intensité supérieure à la limite maximum indiquée.
5. Faîtes preuve d'un surcroît de précautions lorsque vous
mesurez des voltages supérieurs à 25VAC r.m.s. (valeur
effective) ou 35VDC. De tels voltages peuvent causer des
électrocutions.
6. Veillez à toujours décharger les condensateurs de la source
d'alimentation et à débrancher le courant lorsque vous
effectuez des tests de Capacité, de Résistance de Diode ou de
Continuité.
7. Si vous prévoyez de ne pas utiliser l'appareil pendant une
longue période, retirez la pile afin d'éviter qu'elle ne se
décharge.

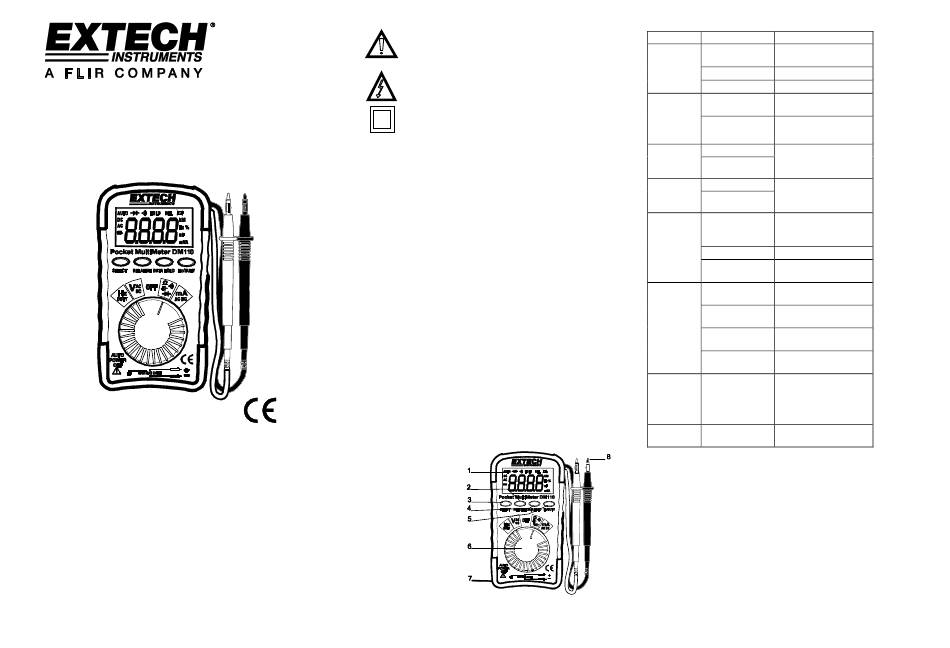

Description
Composants de l'appareil
1. Ecran LCD 3 ¾' (400 Pixels)
2. Touche RELATIVE
3. Touche SELECT
4. Touche DATA HOLD
5. Touche Hz/DUTY
6. Commutateur de fonction
7. Etui en caoutchouc
8. Sondes
Caractéristiques
Caractéristiques électriques
Fonction Gamme Précision
(0,7% en lecture + 3
Différence 400,0mV
de potentiel
chiffres)
DC (continu)
4.000V ; 40,00V, (1.0% en lecture + 3 ch)
(1,3% en lecture + 3 ch)
400,0V ; 500V
(1,0% en lecture + 10
Différence 4,000V ; 40.00V
de potentiel ch)
AC
(2,3% en lecture + 5 ch)
400,0V ; 500V
(alternatif)
(40-400Hz)
Courant DC 40,00mA
(2,0% en lecture + 5 ch)
(continu)
400,0mA
Courant AC 40,00mA
(2,5% en lecture + 10
(alternatif)
400,0mA
ch)
(50-60 Hz)
(2,0% en lecture + 5 ch)
Résistance
400,0 ; 4,000k
; 40,00k ;
400,0k
(5,0% en lecture + 5 ch)
4,000M
(10,0% en lecture + 5
40,00M
ch)
(5,0% en lecture +
Capacité 4,000nF
0,3nF)
(5,0% en lecture + 30
40,00nF
ch)
(3,0% en lecture + 15
400,0nF
ch)
(10,0% en lecture + 15
4,000µF ; 40,00µF
; 200,0µF
ch)
Fréquence 9,999Hz ;
99,99Hz, 999,9Hz
(2,0% en lecture + 5 ch)
; 9,999kHz,
99,99kHz ;
999,9kHz ; 10MHz
(2,0% en lecture + 5 ch)
Cycle de 0,1-99%
Service
Tension d'entrée Max 500V AC/DC
Sensibilité d'entrée, 10Vrms min. <9,999KHz
(Bande de Fréquences) 40Vrms min. >99,99KHz
Test de Diode Test des courants de 1mA max., voltage
de circuit ouvert 1.5V
Test de Continuité Signal sonore si Résistance < 60
Affichage 400 Pixels, LCD 3 ¾ '
Dépassement de gamme "OL" s'affiche à l'écran
Polarité Signe négatif (-) pour polarité négative.
Indicateur de batterie L'inscription "BAT" indique que la pile est
Faible usée.
Pile CR2032 3V Lithium
o o
Température de De 32 F à 104 F (De 0
fonctionnement
o o
Température de De 14 F à 122 F (De -10
stockage
Poids 1,7oz (50g)
Dimensions 4,25x2,2x5" (108x56x11,5mm)
Standard IEC1010 CAT II 600V Degré de pollution
II, Certifié CE
o o
C à 40 C)
o o
C à 50 C)
