Manuels Connexes pour PeakTech B40
Sommaire des Matières pour PeakTech B40

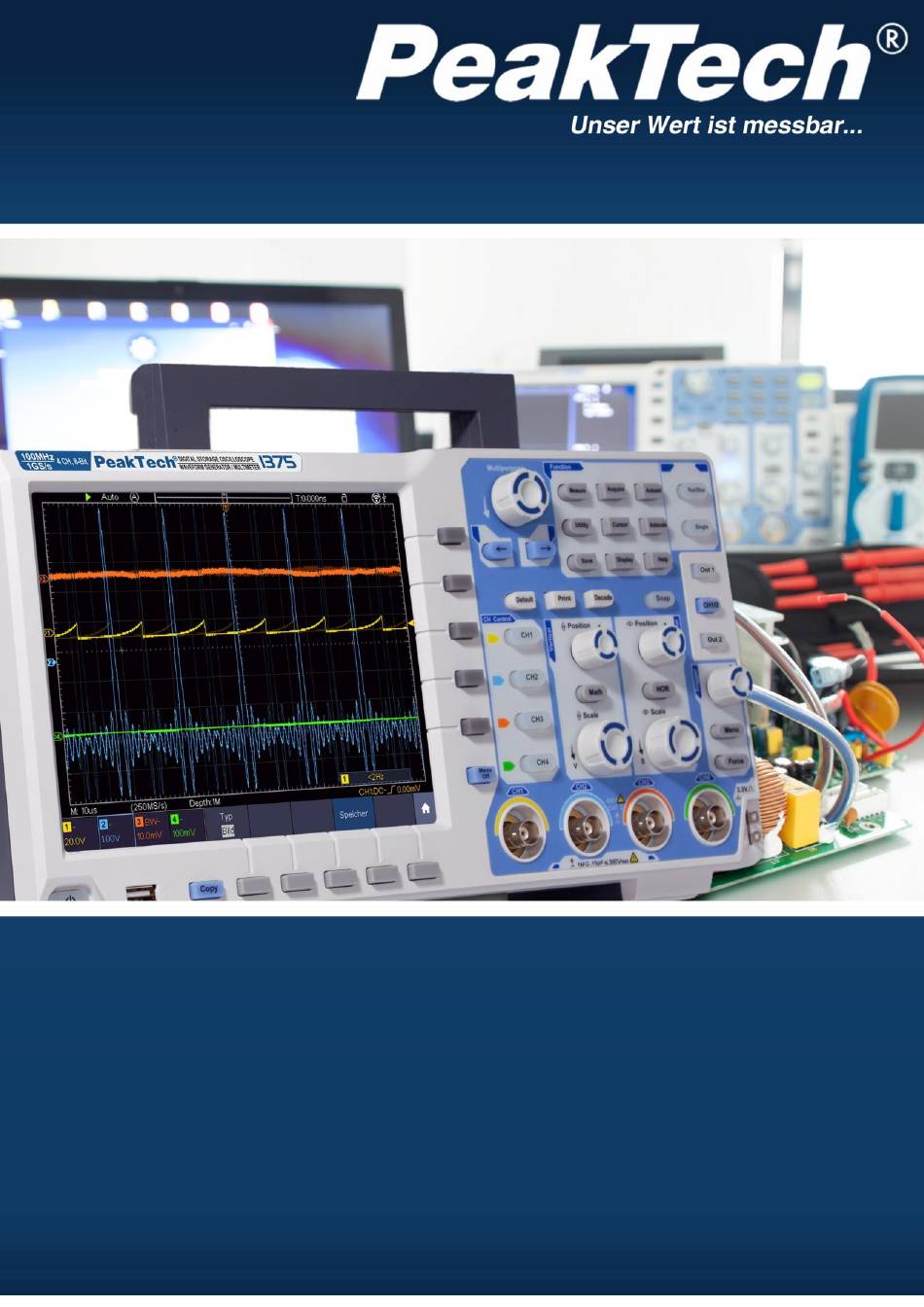

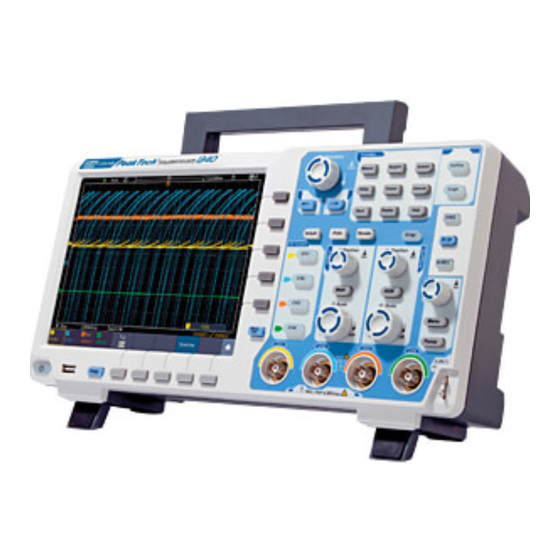

- Page 1 1340 - 1375 PeakTech ® Mode d'emploi 2 CH & 4 CH Oscilloscopes à mémoire numérique...
-
Page 2: Table Des Matières
Table des matières 1. consignes de sécurité........................4 2. symboles de sécurité ........................6 3. guide de démarrage rapide .......................7 Structure de l'oscilloscope........................7 Face avant ............................... 7 Touches de fonction..........................8 Verso ..............................Éléments de commande 2 CH........................10 Éléments de commande 4 CH........................11 Introduction au contrôle utilisateur....................... - Page 3 Réglages de l'amplitude ........................73 Réglages du décalage ..........................73 Réglage de haut niveau..........................73 Réglage du niveau bas..........................73 Émettre un signal rectangulaire........................ 73 Signal de rampe ............................73 Réglage de la symétrie..........................73 Signal d'impulsion ............................ 73 Largeur d'impulsion Réglage........................74 Rapport cyclique Réglage........................
-
Page 4: Consignes De Sécurité
détaillées sur les fonctions intégrées des différents modèles dans les spécifications techniques à partir de la page 98. 1. consignes de sécurité pour l'utilisation de l'appareil Ce produit est conforme aux exigences des directives suivantes de l'Union européenne relatives à la conformité... - Page 5 Avertissement : Si l'oscilloscope est connecté à un signal d'entrée de plus de 42V crête (30Veff) ou à des circuits de plus de 4800VA, veuillez suivre les instructions ci-dessous afin d'éviter tout risque d'incendie ou de choc électrique : N'utilisez que des sondes et des cordons de mesure isolés. ...
- Page 6 2. les symboles et les termes de sécurité Vous pouvez trouver les symboles suivants dans ce mode d'emploi ou sur l'instrument de mesure. AVERTISSEMENT ! "Avertissement" indique des conditions et des opérations qui représentent un danger pour l'opérateur. ATTENTION ! "Attention"...
-
Page 7: Guide De Démarrage Rapide
3. guide de démarrage rapide Ce chapitre aborde les thèmes suivants : Structure de l'oscilloscope Introduction à l'interface utilisateur Contrôle avant la mise en service Test de fonctionnement Compensation de la sonde Atténuation de la sonde ... -
Page 8: Touches De Fonction
H1 H2 H3 H4 H5 Touches de fonction Désactiver le menu gauche/droit Menu d'affichage droit Menu d'affichage inférieur - 8 -... -
Page 9: Verso
Verso 1. Poignée 2. Fentes d'aération 3. Prises pour multimètre 4. Prise de tension secteur 5. Fusible 6. Pieds de support 7. Connexion VGA : connexion d'un moniteur externe 8. Connexion LAN : pour la connexion à un réseau 9. Port USB Device : pour la connexion avec le PC 10. - Page 10 Eléments de commande 2 canaux 1. Zone de touches de fonction : commande principale pour tous les menus de fonction 2. Fonctions supplémentaires (en fonction du modèle) : touches de menu, par ex. pour le générateur de fonctions 3. Contrôle des déclencheurs : bouton rotatif et touches de menu pour le contrôle des déclencheurs 4.
- Page 11 Eléments de commande 4 canaux 1. Zone de touches de fonction : commande principale pour tous les menus de fonction 2. Fonctions supplémentaires (en fonction du modèle) : touches de menu, par ex. pour le générateur de fonctions 3. Contrôle des déclencheurs : bouton rotatif et touches de menu pour le contrôle des déclencheurs 4.
-
Page 12: Introduction Au Contrôle Utilisateur
Introduction au contrôle de l'utilisateur Exemple : modèle à 2 canaux 1. Zone de représentation de la forme d'onde 2. RUN/STOP : également utilisable par écran tactile 3. État du déclencheur 4. Activer le menu des fonctions de l'écran tactile 5. -
Page 13: Contrôle Avant La Mise En Service
" ". L'appareil effectue un autotest et affiche le logo PeakTech. Appuyez d'abord sur la touche "Utility", puis sur la touche H1 pour accéder au menu "Function". Utilisez le bouton multidirectionnel pour sélectionner "Calibrer" et appuyez sur la touche H3 pour sélectionner "Réglage usine". La valeur par défaut de l'atténuation de la sonde dans le menu est 10X. -
Page 14: Compensation De La Sonde
Compensation de la sonde Lorsque vous connectez la sonde à un canal d'entrée pour la première fois, vous devez adapter la sonde au canal d'entrée. Une sonde non compensée ou mal compensée donne des erreurs de mesure. Effectuez la compensation de la sonde comme suit : 1. -
Page 15: Réglage Du Facteur D'atténuation De La Sonde
Réglage du facteur d'atténuation de la sonde La sonde possède plusieurs facteurs d'atténuation de la sonde qui influencent le facteur d'échelle verticale de l'oscilloscope. Si le facteur d'atténuation de la sonde réglé doit être modifié ou vérifié, appuyez sur le bouton du menu des fonctions du canal concerné, puis sur le bouton de sélection correspondant à... -
Page 16: Auto-Étalonnage
Auto-étalonnage L'auto-calibrage permet de mettre rapidement l'oscilloscope dans un état optimal pour des mesures de haute précision. Vous pouvez exécuter ce programme à tout moment, mais vous devez le faire si la température ambiante varie de plus de 5° C. Retirez toutes les sondes et les câbles des prises d'entrée avant d'effectuer l'auto-calibrage. -
Page 17: Introduction Système Horizontal
Remettre l'offset vertical à 0 : Tournez le bouton VERTICAL POSITION pour modifier la position verticale du canal et appuyez sur le bouton VERTICAL POSITION pour remettre la position verticale à 0. Cela est particulièrement utile lorsque la piste de position est éloignée de la zone d'affichage et que le signal doit réapparaître immédiatement au centre de l'écran. -
Page 18: Introduction Au Système De Déclenchement
le bouton de réglage "HORIZONTAL POSITION" permet de régler la position horizontale du signal dans la fenêtre de forme d'onde. Le bouton de réglage "HORIZONTAL POSITION" sert à contrôler le décalage de déclenchement du signal ou à d'autres applications. Si vous l'utilisez pour déclencher le décalage, vous pouvez observer que la forme d'onde se déplace horizontalement et suit la rotation du bouton de réglage "Horizontal Position". -
Page 19: Introduction Utilisation De L'écran Tactile
Introduction à l'utilisation de l'écran tactile (en fonction du modèle) Sur les modèles à écran tactile, vous pouvez contrôler différentes fonctions de l'oscilloscope en touchant l'écran. En outre, vous pouvez toujours utiliser les touches et les boutons rotatifs de l'appareil pour effectuer les mêmes réglages. - Page 20 Contrôle gestuel en mode normal Sélectionnez un canal (touche CH1 à CH4) : appuyez sur le pointeur (jaune/bleu) correspondant au canal sur le côté gauche de l'écran. Réglez le niveau de déclenchement (bouton rotatif de niveau de déclenchement) : "essuyez" le pointeur correspondant au canal (jaune/bleu) sur le côté...
- Page 21 Réglez la position horizontale (bouton rotatif de position horizontale) : "balayez" à gauche/à droite de l'écran. Zoom double et simple Lorsque Double-Zoom est sélectionné dans la fenêtre de menu de l'écran tactile ( ), vous pouvez modifier la base de temps dans la zone d'affichage en effectuant un mouvement de balayage horizontal et la division de tension du canal actuel en effectuant un mouvement de balayage vertical : - 21 -...
- Page 22 Si vous sélectionnez Single Zoom, un panneau de contrôle pour ces fonctions apparaît lorsque vous touchez n'importe quel point de la fenêtre principale : - 22 -...
- Page 23 Insertion de la tension/division (bouton rotatif Vertical Scale) : tapez sur le champ supérieur gauche du menu Single Zoom qui s'affiche pour modifier la tension/division de CH1 (jaune) ou sur le champ inférieur gauche pour la réduire. Pour CH2, effectuez cette opération dans les champs de droite. ...
- Page 24 Balayer vers le haut/bas au centre pour modifier la position verticale Balayer vers le haut/bas sur le côté droit pour modifier le niveau de déclenchement - 24 -...
- Page 25 Balayer vers la droite/gauche au centre de la fenêtre de zoom pour modifier la position horizontale Modifier les paramètres horizontaux/verticaux en mode Double Zoom Dans la fenêtre de zoom, balayer simultanément vers la gauche/droite pour modifier la base de temps horizontale et balayer simultanément vers le haut/bas pour modifier la volt/division verticale.
-
Page 26: Autres Paramètres De L'écran Tactile
Modifier les paramètres horizontaux/verticaux en mode Single Zoom Appuyer sur la fenêtre de zoom pour ouvrir le menu, puis sur l'icône correspondante. Appuyez sur l'icône pour modifier la valeur correspondante. Autres paramètres de l'écran tactile Mesures du curseur : Choisir ici pour commuter entre les lignes horizontales et verticales - 26 -... - Page 27 Run/Stop : taper deux fois sur la zone d'affichage ou sélectionner les icônes correspondantes pour démarrer ou arrêter l'affichage de la forme d'onde. Clavier tactile : pour saisir des mots, par exemple lors de la dénomination de fichiers, vous pouvez utiliser le clavier qui s'affiche : ...
-
Page 28: Régler Le Système Vertical
4. instructions pour l'utilisateur (pour utilisateurs avancés) Les paragraphes précédents ont déjà familiarisé l'utilisateur avec les fonctions de base des zones de fonction, des touches et des boutons du panneau avant de l'oscilloscope. Sur la base de l'introduction du chapitre précédent, l'utilisateur devrait déjà avoir acquis les premières connaissances sur la modification des réglages de l'oscilloscope, la sélection et l'évaluation des barres d'état et l'utilisation générale. - Page 29 Régler le système vertical Les fonctions VERTICAL comprennent 5 touches de menu comme CH1 ～ CH2 (modèles 2CH) et Math, ainsi que 8 encodeurs rotatifs comme VERTICAL POSITION, VOLTS/DIV pour chaque canal de mesure. Réglages CH1 ～ CH2 Chaque canal a un menu vertical indépendant avec des fonctions basées sur ce canal. Activer/désactiver la représentation de la forme d'onde (fonction CH &...
- Page 30 Régler le couplage des canaux Pour représenter par exemple le canal 1 avec un signal carré sur la base d'un couplage DC, procédez comme suit : (1) Appuie sur la touche CH1 pour afficher le menu des canaux. (2) Sélectionnez Coupling dans le menu inférieur. (3) Sélectionnez DC dans le menu de droite.
-
Page 31: Fonctions Mathématiques
Fonction mathématique en Les fonctions mathématiques sont utilisées pour représenter les canaux de mesure additionnés, soustraits, multipliés ou divisés entre eux. Il est également possible d'activer la fonction FFT. Fonctionnalités des fonctions mathématiques : Menu des fonctions Réglage Description Facteur1 Sélectionner la source de signal Facteur 1 Sélectionne la fonction mathématique pour Sign... -
Page 32: Fonction Fft
Fonction définie par l'utilisateur 1. appuyer sur la touche Math pour afficher le menu Maths ci-dessous 2. sélectionnez Fonction utilisateur dans le menu inférieur, un clavier d'entrée d'expression apparaît. 3. créez une représentation. Lorsque vous avez terminé, sélectionnez sur le clavier pour confirmer. La division de la forme d'onde Math s'affiche en bas à... -
Page 33: Sélectionner La Fenêtre Fft
Sélectionner la fenêtre FFT ■ Il existe six fenêtres FFT. Chaque fenêtre fait des compromis entre la résolution de fréquence et la précision de l'amplitude. Choisissez la fenêtre en fonction de ce que vous voulez mesurer et des caractéristiques de votre signal source. Le tableau suivant vous aidera à choisir la meilleure fenêtre : Caractéristiques Fenêtre Cette fenêtre est la meilleure pour les résolutions de fréquence,... - Page 34 Remarques sur l'utilisation de la FFT La fonction de zoom sur la forme d'onde fonctionne également pour la FFT. Utilisez l'échelle dBV RMS pour une vue détaillée de plusieurs fréquences, même si elles ont des amplitudes différentes. Utilisez l'échelle RMS linéaire pour comparer toutes les fréquences dans une vue globale.
-
Page 35: Régler Le Système Horizontal
Régler le système horizontal Les ÉLÉMENTS DE COMMANDE HORIZONTALE se composent du bouton HORIZ-MENU et de boutons de réglage tels que HORIZONTAL POSITION et SEC/DIV. bouton de réglage POSITION HORIZONTALE : ce bouton de réglage permet de régler les positions horizontales de tous les canaux (y compris ceux résultant d'un calcul mathématique) dont la résolution varie avec la base de temps. -
Page 36: Régler Le Système De Déclenchement
Régler le système de déclenchement Le déclencheur détermine le moment où l'oscilloscope commence à acquérir des données et à afficher la forme d'onde. Une fois correctement réglé, le déclencheur peut transformer un affichage fluctuant en une forme d'onde significative. Lorsque l'oscilloscope commence l'acquisition de données, il enregistre suffisamment de données pour représenter la forme d'onde à... -
Page 37: Description Détaillée Du Déclencheur
Déclencheur Description sommaire Les menus Single, Logic et Bus- Trigger sont décrits ci-dessous : Déclenchement Edge : se produit lorsque l'entrée de déclenchement passe par un niveau de tension spécifique avec la pente indiquée. Déclenchement vidéo : déclenchement sur des champs ou des lignes pour un signal vidéo standard. Slope Trigger : l'oscilloscope commence à... - Page 38 1. déclencheur Edge (flanc) Un déclenchement sur front d'attaque se produit au niveau du seuil de déclenchement du signal d'entrée. Sélectionner le mode de déclenchement Edge pour déclencher sur le front montant ou descendant du signal. Menu Edge Trigger : Menu Réglage Description...
- Page 39 2. déclencheur vidéo Sélectionnez le mode vidéo pour déclencher sur des champs vidéo ou des lignes vidéo de signaux vidéo standard NTSC, PAL ou SECAM. En mode de déclenchement vidéo, les informations de réglage sont affichées en bas à droite de l'écran, par exemple : indique que le déclenchement vidéo sur CH1 et le type de synchro "even"...
- Page 40 Voiture Capture de la forme d'onde, même si aucun déclencheur ne Normal se produit Single Capturer la forme d'onde lorsqu'un déclencheur se produit. Mode Holdoff Si le trigger se produit, capturer une vague puis l'arrêter 100ns~10s, utiliser le bouton rotatif multi ( ) pour régler Holdoff Réinitialisation...
- Page 41 5. déclencheur Runt Dans le cas du Runt-Trigger, les impulsions qui passent par un niveau de déclenchement, mais pas par un autre, sont saisies, comme le montre le graphique. En mode Runt-Trigger, l'information de réglage est affichée en bas à droite de l'écran, par exemple : indique que le Runt-Trigger a été...
- Page 42 6. déclencheurs Windows Fournit un niveau de déclenchement élevé et un niveau de déclenchement bas, l'oscilloscope se déclenchant lorsqu'un signal passe par le niveau de déclenchement élevé ou le niveau de déclenchement bas. En mode de déclenchement Windows, l'information de réglage est affichée en bas à droite de l'écran, par exemple : indique que le déclenchement Windows a été...
- Page 43 7. déclencheur de timeout L'appareil se déclenche lorsque l'intervalle de temps (à partir du moment où le front montant (ou le front descendant) passe par le niveau de déclenchement jusqu'au moment où le front montant ou descendant voisin passe par le niveau de déclenchement) est supérieur à la durée de timeout réglée. En mode de déclenchement de timeout, l'information de réglage est affichée en bas à...
- Page 44 8. déclencheur Nth Edge L'oscilloscope se déclenche sur le Nème front qui apparaît après un temps mort spécifié. Comme le montre le graphique, l'appareil doit déclencher sur le deuxième front descendant après le temps d'inactivité spécifié P1/P2/P3/P4<temps d'inactivité>M, où M, P1,P2,P3 et P4 sont des largeurs d'impulsion positives ou négatives qui sont prises en compte dans le comptage.
- Page 45 Déclencheur logique Déclencheurs concernant la relation logique. En mode de déclenchement logique, l'information de réglage est affichée en bas à droite de l'écran, par exemple : que le déclenchement est en mode logique AND, CH1 est le niveau de déclenchement haut 2.00V et CH2 est le niveau de déclenchement bas 0.00mV. Menu Réglage Description...
- Page 46 Déclencheur de bus 1ER SPI Déclenchement sur des données spécifiées lorsque les conditions de timeout sont remplies. Lors de l'utilisation du déclencheur SPI, les données SCL et SDA doivent être spécifiées. En mode de déclenchement SPI, l'information de réglage est affichée en bas à droite de l'écran, par exemple : que le déclenchement est en mode SPI, CH1 comme niveau de déclenchement est 0,00mV et CH2 comme niveau de déclenchement est 0,00mV.
- Page 47 2. déclencheur I2C Le bus série I2C se compose de SCL et de SDA. La vitesse de transmission est déterminée par SCL et les données de transmission par SDA. Comme le montre l'image, l'oscilloscope peut être déclenché sur Start, Restart, Stop, Ack Lost, une adresse d'appareil spécifique ou une valeur de données. En mode de déclenchement I2C, l'information de réglage est affichée en bas à...
- Page 48 Capture de la forme d'onde, même si aucun déclencheur Mode Voiture ne se produit Normal Capturer la forme d'onde lorsqu'un déclencheur se produit. Holdoff Single Si le trigger se produit, capturer une vague puis l'arrêter 3. déclencheur RS232 RS232 est un mode de communication sériel utilisé pour la transmission de données entre un PC et un terminal.
- Page 49 Even-Odd : sélectionner Even ou Odd Common Baud : Multi ( ) pour sélectionner le baud Chk Error habituel Custom Baud : Bouton rotatif multi ( ) pour sélectionner son propre baud, plage possible de 0 à 10000000. Bits de données : régler 5, 6, 7 ou 8 bits Données Data : régler les bits de données associés de 0-31, 0-63, 0- 127 ou 0-255.
-
Page 50: Utilisation Du Menu Des Fonctions
la plus proche en bauds communs et l'ajuster ensuite dans ce menu. Lancement Déclencheur sur le cadre de départ de la data-frame Type Données Type (Menu A distance inférieur) Définit le déclencheur sur le cadre Erreur sélectionné Surcharge Condition Configure Format Standard ou avancé... -
Page 51: Paramètres D'échantillonnage
Paramètres d'échantillonnage (fonction d'échantillonnage) Appuyez sur le bouton Acquire ; sélectionnez Acyu Mode, Length ou PERF Mode pour régler la fonction d'échantillonnage. Description du menu Acqu Mode : Menu Réglage Description Échantillon Mode de balayage général. Mode Acqu Sert à détecter les pics d'interférences et à Détection de pics réduire les perturbations Sert à... - Page 52 La méthode d'interpolation est une méthode de traitement permettant de relier les points échantillonnés, certains points étant utilisés pour calculer l'apparence globale de la forme d'onde. Choisissez la méthode d'interpolation appropriée en fonction du signal réel. Sinus (x) / interpolation x : reliez les points échantillonnés par des lignes courbes. Interpolation linéaire : relie les points échantillonnés par des lignes droites.
-
Page 53: Menu D'affichage Réglages
Menu d'affichage Réglages (dans Acquire) Appuie sur le bouton Acquire ; sélectionne Wave Display, XY Mode ou Cymometer comme réglage. Description du menu Acquire : Menu Réglage Description Dots Seuls les points d'échantillonnage de la forme d'onde sont Vect affichés. Type L'espace entre les points d'échantillonnage est relié... - Page 54 Couleur La fonction de température de couleur utilise une correction de couleur pour indiquer la fréquence d'occurrence. Les couleurs chaudes comme le rouge / jaune indiquent des événements qui se produisent fréquemment et les couleurs plus froides comme le bleu / vert indiquent des événements qui se produisent rarement.
-
Page 55: Compteur De Fréquence
Compteur de fréquences : Il s'agit d'un compteur de fréquences à 6 chiffres. Celui-ci peut mesurer des fréquences allant de 2Hz à la pleine largeur de bande. Il ne peut toutefois mesurer la fréquence avec précision que si le canal mesuré présente un signal de déclenchement et est en mode Edge du mode Single Trigger. -
Page 56: Enregistrement De La Forme D'onde
message "None is saved" s'affiche. Ferme toutes les formes d'onde enregistrées sous Fermer tout l'adresse de l'objet. Sauvegarde la forme d'onde à l'adresse sélectionnée. Quel que soit le type sélectionné dans le menu Save, vous pouvez toujours sauvegarder la forme d'onde Save actuelle directement en tant que fichier BIN en appuyant sur la touche Copy, sans passer par le... - Page 57 Conseil Quel que soit le type sélectionné dans le menu Save, vous pouvez toujours sauvegarder la forme d'onde actuelle directement en tant que fichier BIN à l'aide de la touche Copy, sans passer par le menu Storage. Si le stockage a été réglé sur externe, assurez-vous qu'un support de stockage externe se trouve également sur l'oscilloscope.
- Page 58 4. Cliquez à droite sur la zone marquée en rouge et sélectionnez Format. Un message d'avertissement apparaît, que vous confirmez en cliquant sur YES. 5. Définissez le format de fichier comme FAT32 avec une taille de cluster de 4096. Sélectionnez le formatage rapide "Perform a quick Format"...
-
Page 59: Enregistrer Et Lire Les Enregistrements
7. Vérifiez que le formatage a été effectué et qu'il affiche maintenant FAT32 avec une taille de cluster de 4096. Cloner une forme d'onde Pour cloner une forme d'onde située entre les curseurs, veuillez vous référer à l'annexe C. Enregistrer et lire des enregistrements L'enregistrement de la forme d'onde peut enregistrer la forme d'onde actuelle et la sauvegarder sous forme de film. - Page 60 Le menu Playback s'affiche comme suit : Menu Réglage Description Cadre de départ Tournez le bouton M pour régler le numéro du cadre Mode de lecture de démarrage de l'enregistrement (1-1000). Jeu de cadres Cadre final Tournez le bouton M pour régler le numéro du cadre d'enregistrement final (1-1000).
- Page 61 Le menu Record (mémoire externe) s'affiche comme suit : Menu Réglage Description Mode Ferme le logement de la forme d'onde Record Définit le menu d'enregistrement Mode Cadre final Tournez le bouton M pour régler le numéro du cadre d'enregistrement d'enregistrement final (1-1000). FrameSet Intervalle Tournez le bouton rotatif M pour régler l'intervalle de lecture...
- Page 62 Configurer des fonctions système supplémentaires Config Appuyez sur le bouton Utility et sélectionnez Function dans le menu en bas de l'écran, puis sélectionnez Configure dans le menu de gauche. Le menu de configuration s'affiche comme suit : Menu Réglage Description Langue Chinois...
- Page 63 Auto-étalonnage L'autocalibrage peut aider à obtenir un meilleur résultat de mesure en cas d'erreur de mesure ou d'influence importante de la température ambiante. Si la température ambiante augmente fortement (plus de 5°C), il faut en principe procéder à un autocalibrage pour obtenir la meilleure précision possible. Avant de procéder à...
- Page 64 de droite comme ON. 3. Create rule : Sélectionnez Rule dans le menu inférieur, puis la source "Source" dans le menu de droite et la sélection de la source dans le menu de gauche. Régler la tolérance Horizontal et Vertical dans le menu de droite.
-
Page 65: Fonctions De Mesure Automatiques
Kit LAN : Pour utiliser la connexion réseau LAN ou Wi-Fi (W-Lan) avec un ordinateur ou la connexion de données avec un téléphone Android via Wi-Fi, veuillez consulter les articles associés "Connexion à un PC". Mise à jour : utilisez le port USB en façade pour mettre à jour le firmware de l'appareil à l'aide d'un périphérique de stockage USB. - Page 66 Les valeurs mesurées s'affichent automatiquement dans le champ de mesure inférieur gauche (marque rouge). Mesure automatique des paramètres de tension L'oscilloscope propose des mesures de tension automatiques, notamment Vpp, Vmax, Vmin, Vavg, Vamp, Vrms, Vtop, Vbase, Overshoot et Preshoot. L'image ci-dessous reproduit une impulsion avec quelques points de mesure de tension.
- Page 67 Mesure automatique des paramètres temporels L'oscilloscope offre des mesures automatiques des paramètres temporels, notamment la fréquence, la période, le temps de montée, le temps de chute, la +largeur, la -largeur, le délai A→B , le délai A→B et le cycle de service. L'image suivante montre une impulsion avec quelques points de mesure du temps : Rise Time : (temps de montée) Le temps nécessaire au flanc avant de la première impulsion de la courbe pour passer de 10% à...
-
Page 68: Mesures Du Curseur
Cycle Area : calcule la plage de la première période de la forme d'onde en volt-seconde. La zone au- dessus de la référence zéro (l'offset vertical) est positive et la zone en dessous de la référence zéro est négative. La plage de mesure est la somme algébrique de la première période de la forme d'onde. Remarque : si moins d'une période complète est représentée sur l'affichage, la plage de mesure est 0. - Page 69 Curseur automatique Avec le réglage Auto Cursor, le curseur horizontal est placé à l'intersection des curseurs verticaux avec la forme d'onde. Déplacer les curseurs avec la commande gestuelle Veuillez lire l'article "Autres réglages de l'écran tactile". - 69 -...
-
Page 70: Fonction Autoscale
Mesures du curseur en mode FFT : En mode FFT, appuyez sur le bouton du curseur pour ouvrir le menu du curseur. Vous trouverez ci-dessous une description du menu Curseur en mode FFT : Menu Réglage Description Type Vamp Affiche la mesure du curseur Vamp Fréq Affiche le curseur de mesure de la fréquence de Freq&Vamp... - Page 71 Appuyez sur Autoscale pour afficher le menu suivant : Menu Réglage Description Activer la fonction Autoscale. AutoScale Désactiver la fonction Autoscale. Suivre et adapter les réglages aussi bien verticaux qu'horizontaux. Suivre et ajuster uniquement l'échelle horizontale. Mode Suivre et ajuster uniquement l'échelle verticale. Afficher les formes d'onde avec plusieurs périodes.
-
Page 72: Fonction D'aide
Fonction d'aide 1. Appuie sur la touche Help et l'aperçu apparaît. 2. Appuyez sur Prev Page ou Next Page pour faire défiler les rubriques d'aide ou utilisez le bouton rotatif M, ainsi que la fonction d'écran tactile pour les sélectionner. 3. - Page 73 Pass/Fail Inverted Mode zoom Quitter Évaluer la forme d'onde par autoset 5 types : Sine, Square, Signal vidéo, DC Level, Signal inconnu Les menus correspondants sont présentés ci-dessous : Sinus (multi-période, mono-période, FFT, Cancel Autoset) Rectangle (multi-période, mono-période, front montant, front descendant, Cancel Autoset) Signal vidéo : DC Level, signal inconnu : Description des icônes :...
-
Page 74: Imprimer Une Capture D'écran
Imprimer une capture d'écran Pour imprimer directement une capture d'écran, procédez comme suit : 1. Connectez une imprimante au port USB Device situé à l'arrière de l'appareil. Remarque : l'imprimante doit avoir des pilotes compatibles avec PictBridge. 2. Appuyez sur la touche Utility et sélectionnez l'option de menu Output sous Function. 3. -
Page 75: Signal Sinusoïdal
Signal sinusoïdal Les paramètres du signal sinusoïdal dans le menu de droite sont : Frequency/Period, Amplitude/High Level, Offset/Low Level. Réglages de la fréquence Réglez Frequency dans le menu de droite (si Frequency n'est pas affiché, sélectionnez Period et appuyez à nouveau sur ce bouton pour revenir à Frequency). Pour les réglages des paramètres du menu de droite, procédez comme suit : Il existe trois possibilités de modifier les paramètres : 1. -
Page 76: Réglages De L'amplitude
Réglage de la période Sélectionnez Period dans le menu de droite (si Period n'est pas affiché, sélectionnez Frequency, puis appuyez à nouveau sur ce bouton pour revenir à Period). Réglage de l'amplitude Sélectionnez l'amplitude dans le menu de droite (si l'amplitude n'est pas affichée, sélectionnez High Level, puis appuyez à... -
Page 77: Signaux Arbitraires
Réglage du rapport cyclique Sélectionnez Duty Cycle dans le menu de droite de la forme d'onde d'impulsion, puis réglez les paramètres dans le menu de droite. (Si Duty Cycle n'est pas affiché, sélectionnez Width et appuyez à nouveau sur cette touche pour revenir à... - Page 78 Formes d'ondes arbitraires intégrées Explication Formes d'ondes habituelles StairD Marche d'escalier vers le bas Escalier U Marche d'escalier vers le haut Escalier DU Marche d'escalier vers le bas et vers le haut Trapezia Forme d'onde trapézoïdale RoundHalf Forme d'onde semi-circulaire AbsSine Valeur absolue d'un sinus AbsSineHalf...
-
Page 79: Formes D'onde Générées Par L'utilisateur
Formes d'ondes générées par l'utilisateur 1. Appuyez sur la touche AFG pour ouvrir le menu Generator. Sélectionnez Arb dans le menu inférieur, puis Others et New pour accéder à la création de formes d'onde. 2. Définissez le nombre de points de la forme d'onde : Sélectionnez Points dans le menu de droite, puis tournez le bouton M pour définir le nombre ou utilisez le champ de l'écran tactile. - Page 80 Saisissez le nom du fichier à l'aide du clavier virtuel et confirmez-le en appuyant sur la touche . La forme d'onde est maintenant enregistrée en tant que fichier BIN dans le dossier sélectionné. Remarque : vous pouvez saisir des noms de fichiers de 35 lettres maximum. Rappeler une forme d'onde enregistrée 1.
-
Page 81: Multimètre
6. multimètre Prises d'entrée Les prises d'entrée du multimètre numérique sont situées à l'arrière de l'appareil et sont marquées en conséquence 10A, mA, COM et V/Ω/C. Les prises d'entrée du multimètre numérique sont marquées en conséquence 10A, mA, COM et V/Ω/C. Menu DMM Appuyez sur la touche DMM sur la face avant de l'appareil pour activer ou désactiver la fonction multimètre. -
Page 82: Fenêtre D'information Dmm
Fenêtre d'information DMM La fenêtre du multimètre numérique s'affiche dans le coin supérieur droit de l'écran. Description 1. Indicateur de plage manuel/auto : Manual signifie que la plage de mesure doit être définie manuellement, tandis que Auto fait basculer la plage de mesure automatiquement. 2. - Page 83 Mesure du courant AC/DC Mesurez un courant inférieur à 400mA comme suit : 1. Appuyez sur le bouton DMM sur la face avant de l'appareil. Ensuite, appuyez plusieurs fois sur Current dans le menu inférieur pour basculer entre ACA (courant alternatif) et DCA (courant continu). 2.
-
Page 84: Mesure De La Capacité
Mesure par diodes : 1. Appuie sur le bouton DMM sur la face avant de l'appareil. Ensuite, appuyez plusieurs fois sur R dans le menu inférieur pour basculer entre la résistance, la diode et la capacité jusqu'à ce que soit mis en surbrillance 2. -
Page 85: Affichage D'informations
Affichage d'informations : 1. Sélectionnez Configure dans le menu inférieur, puis appuyez sur Show Info dans le menu de droite comme ON. L'affichage de la mesure s'affiche. 2. Appuyez sur OFF pour désactiver l'affichage des mesures du multimètre. Sélection de plage automatique ou manuelle : Vous pouvez geler la valeur mesurée sur l'affichage. - Page 86 réinstaller le pilote USB si nécessaire. - 86 -...
-
Page 87: Interface Lan
255.255.255.0. ® Réglage des paramètres réseau du logiciel d'oscilloscope PeakTech : Exécutez le logiciel sur l'ordinateur. Dans le menu "Communications", sélectionnez "Ports-settings" (paramètres de port). Définissez l'option "Connect using" (se connecter en utilisant) sur LAN. Les trois premiers octets de l'adresse IP sont les mêmes que pour l'adresse IP de l'étape (2). Le dernier octet doit être différent. - Page 88 4. modifier les paramètres réseau dans l'oscilloscope : Appuyez sur la touche Utility et sélectionnez LAN Set dans le menu inférieur. Sous Type, définissez le type de connexion souhaité comme LAN et sélectionnez Set pour ouvrir le menu de configuration de droite.
-
Page 89: Connexion Via Routeur
192.168.1.1. 3. Réglage des paramètres réseau du ® logiciel d'oscilloscope PeakTech : Exécutez le logiciel sur l'ordinateur. Dans le menu "Communications", sélectionnez "Port-settings" (paramètres de port). Définissez l'option "Connect using" (se connecter en utilisant) sur LAN. Les trois premiers octets de l'adresse IP sont les mêmes que pour l'adresse IP de l'étape (2). Le dernier octet doit être différent. - Page 90 Modifier les paramètres réseau dans l'oscilloscope : Appuyez sur la touche Utility et sélectionnez LAN Set dans le menu inférieur. Sous Type, définissez le type de connexion souhaité comme LAN et sélectionnez Set pour ouvrir le menu de configuration de droite. Effectuez ensuite dans le menu de droite les mêmes réglages que ceux effectués dans le logiciel PC.
-
Page 91: Connexion Wifi Au Pc
Connexion WiFi au PC Se connecter au PC en tant que point d'accès WiFi : Vous pouvez configurer l'oscilloscope comme point d'accès W-LAN, de sorte que vous n'avez pas besoin d'un réseau W-LAN existant pour connecter l'oscilloscope à un PC via W-LAN. Le PC doit supporter le WiFi (W-LAN). -
Page 92: Se Connecter À La Station Wifi
l'IP 192.168.1.1 et réglez le même port que celui que vous avez défini dans l'appareil. 9. Démarrez la connexion de données en cliquant sur "Get Data now !" ou "Keep Getting now !". Se connecter à la station WiFi : Vous pouvez également connecter l'oscilloscope à... -
Page 93: Exemples D'application
paramètres du routeur. 8. Exécutez le logiciel sur l'ordinateur. Dans le menu "Communications", sélectionnez "Ports-settings" (paramètres de port). Définissez l'option "Connect using" (se connecter en utilisant) sur LAN. Saisissez l'IP 192.168.1.1 et réglez le même port que celui que vous avez défini dans l'appareil. 9. - Page 94 1. Réglez l'atténuation de la sonde sur 10X dans le menu et sur 10X également à l'aide du commutateur sur la sonde. 2. Connectez la sonde de CH 1 au point de mesure souhaité. 3. Appuyez sur le bouton AUTOSET. L'oscilloscope optimise automatiquement la forme d'onde et vous pouvez adapter les divisions verticales et horizontales en fonction de vos besoins.
-
Page 95: Exemple 3 : Mesure D'un Signal Unique
Exemple 2 : mesurer le gain d'un amplificateur Réglez l'atténuation de la sonde dans le menu sur 10X et à l'aide du commutateur sur la sonde également sur 10X. Connectez CH1 de l'oscilloscope à l'entrée de signal du circuit et CH2 à la sortie. Serveur : 1. - Page 96 verticaux et horizontaux correspondants au signal à observer. Appuyez sur le bouton Acquire Menu. Sélectionnez Acqu Mode dans le menu inférieur, puis Peak Detect. Appuyez sur le bouton Trigger Menu. Appuyez sur Single dans le menu inférieur, puis sur Single dans le menu de droite. Dans le menu de gauche, sélectionnez Edge à...
-
Page 97: Exemple 5 : Application De La Fonction X-Y
Séparer le signal du bruit Lorsque l'on se concentre sur le signal lui-même, il est important de réduire le niveau de bruit autant que possible afin que l'utilisateur puisse obtenir plus de détails sur le signal. La fonction de moyennage de cet oscilloscope peut vous y aider. - Page 98 sur la sonde. 2. Connectez la sonde du canal 1 à l'entrée et la sonde du canal 2 à la sortie du circuit. 3. Allumez les canaux CH1 et CH2. 4. Appuyez sur le bouton Autoset. L'oscilloscope active les signaux des deux canaux et les affiche à l'écran.
-
Page 99: 11.Spécifications Techniques
8. dépannage 1. L'oscilloscope est allumé, mais aucun affichage n'apparaît. Vérifier que le courant est correctement branché. Vérifier que le fusible situé à côté de la prise d'entrée du réseau n'est pas grillé (le couvercle peut être soulevé à... - Page 100 Caractéristiques de performance Notes P 1340 60 MHz P 1341 100 MHz P 1355 60 MHz P 1356 60 MHz Largeur de bande P 1360 100 MHz P 1362 200 MHz P 1363 300 MHz P 1370 60 MHz P 1375 100 MHz P 1340 4 CH...
- Page 101 Caractéristiques de performance Notes Couplage d'entrée DC, AC , Ground Impédance d'entrée 1MΩ±2%, en parallèle avec 15pF±5pF Sonde Facteur 0.001X - 1000X par pas de 1-2-5 d'atténuation 1MΩ d'impédance d'entrée : Puissance max. ≤ 300V Vrms Tension d'entrée 400 V (DC+AC Peak) Entrée Limite de bande 20MHz ou bande passante complète...
- Page 102 Caractéristiques de performance Notes Delta volt entre deux valeurs moyennes arbitraires de ≥16 formes d'onde acquises avec la même configuration Précision DC d'oscilloscope et les mêmes conditions environnementales (△ V) : ± (3% rdg + 0,05 div) Précision DC Average≥16 : ±(3% rdg + 0.05 div) for △V (valeur moyenne) Forme d'onde inversée On/Off △V, △T, △T&△V entre les curseurs...
- Page 103 Déclencheur : Caractéristiques de performance Remarques Interne ±5 div du centre de l'écran Niveau de déclenchement ±2 V Plage EXT/5 ±10 V Interne Niveau de ±0.3div déclenchement ± (10mV + 6% de la valeur de réglage) Précision (typique) EXT/5 ± (50mV + 6% de la valeur de réglage) Déclencheur En fonction de la longueur de la mémoire et de la base de temps refoulement...
-
Page 104: Spécifications Générales
Caractéristiques de performance Remarques Polarité Normal, inversé Conditions de Start, Error, Check Error, Data Déclencheur déclenchement RS-232 Taux de baud Common, Custom Bits de données 5 bits, 6 bits, 7 bits, 8 bits Type de signal CAN_H, CAN_L, TX, RX Condition de Début de trame, Type de trame, Identificateur, Données, ID &... -
Page 105: Annexe A : Contenu De La Livraison
P 1341 8" LCD couleur P 1355 "Écran tactile LCD couleur 8 P 1356 "Écran tactile LCD couleur 8 P 1360 "Écran tactile LCD couleur 8 P 1362 "Écran tactile LCD couleur 8 P 1363 "Écran tactile LCD couleur 8 P 1370 "Écran tactile LCD couleur 8 P 1375... -
Page 106: Annexe C : Cloner Une Forme D'onde
à partir d'un fichier dans la mémoire interne ou sur un périphérique de stockage USB. et la forme d'onde entre deux curseurs peut être sortie directement sans opération de stockage. Vous pouvez également utiliser le générateur de signaux PeakTech 4125 ou 4165 pour lire les fichiers *.ota et récupérer les formes d'onde clonées. - Page 107 Réglez les curseurs de manière à ce que tout l'écran soit automatiquement sélectionné. Les informations sur la forme d'onde s'affichent dans le coin inférieur gauche de l'écran. Remarque : si "Out of Limits" apparaît dans les informations ou dans le message "Waveform points over- the limit".
- Page 108 sélectionnez Sauvegarder dans le menu de droite. ● Pour sauvegarder la forme d'onde sur un périphérique de stockage USB, sélectionnez Mémoire dans le menu de droite comme Externe. Sélectionnez Enregistrer dans le menu de droite. Un clavier de saisie pour éditer le nom du fichier s'affiche. Tournez le bouton M pour sélectionner les touches, puis appuyez sur le bouton pour les saisir.
- Page 109 1. format Désignation de l'en-tête de fichier 1) HEAD Nom du paramètre Signification Valeur Commentaire HEAD Taille de l'en-tête 4 octets int 2) TYPE Nom du paramètre Signification Valeur Commentaire Type Modèle 12 octets char 3) BYTE Nom du paramètre Signification Valeur Commentaire...
-
Page 110: Annexe D : Enregistrement De L'enregistreur Multimètre
2.données Le type de données est un entier signé. Vous pouvez déterminer le type de données (char, short int ou int) en fonction du paramètre BYTE. La plage valide est déterminée par le paramètre ADCB, par exemple la plage valide pour un ADC 8 bits est de -127 à +127. Annexe D : Enregistrement de l'enregistreur multimètre Vous pouvez utiliser l'enregistreur de données du multimètre pour enregistrer les mesures lorsque vous mesurez le courant / la tension avec un multimètre (en option). - Page 111 8. si la mémoire externe est sélectionnée : les instructions s'affichent à l'écran. Le fichier d'enregistrement est nommé "Multimeter_Recorder.csv". Si un fichier portant le même nom existe déjà sur le périphérique de stockage USB, il sera écrasé. (Si vous souhaitez conserver le fichier existant, sauvegardez-le au préalable à...
- Page 112 Remarques sur la batterie Indicateur de l'état des piles Chargement de l'oscilloscope Branchez le câble d'alimentation à une source de courant. Allumez l'appareil à l'aide de l'interrupteur d'alimentation - ○ situé à l'arrière de l'appareil (assurez-vous que le côté "-" est enfoncé). Si le voyant Si l'indicateur d'état de la batterie sur le panneau de commande est jaune, la batterie est en cours de chargement.
- Page 113 Remplacer la pile au lithium Dans des conditions normales, il n'est pas nécessaire de remplacer la pile. Si cela s'avérait toutefois nécessaire, le remplacement ne peut être effectué que par un personnel qualifié ; il convient alors d'utiliser une pile au lithium présentant les mêmes caractéristiques techniques. Remarques sur l'utilisation de la batterie au lithium-ion : Attention : Respectez impérativement les précautions suivantes lors de la manipulation des batteries Li-Ion ...
- Page 114 Un nouvel étalonnage au bout d'un an est recommandé. recommandé. PeakTech 05/2020 EHR ® PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 ...
