Relaismodus- / Bus-Modusjumper; Installeren Van De Standaardwartel; Wandmontage - RISCO Group WatchOUT eXtreme 315DT Guide D'installation

Knippert
Knipperen (achter
Alle
elkaar)
LED's
Opmerkingen:
1. DIP-switch 1 moet in de stand ON staan om LED-indicaties mogelijk te maken.
2. Slechts één LED is actief op om het even welk ogenblik. Bijvoorbeeld, in geval van een gelijktijdige PIR- en
MW-detectie brandt ofwel de GELE LED continu ofwel de GROENE LED (afhankelijk van welke detectie zich
het eerst voordeed), gevolgd door de rode alarm-LED.
3. Om de detectie technologie analyses zoals Alarm, Anti-Maskering en AM Nabijheid te vermijden, plaats DIP
Switch 6 (SW1) op ON. Alleen de rood LED zou geactiveerd worden.

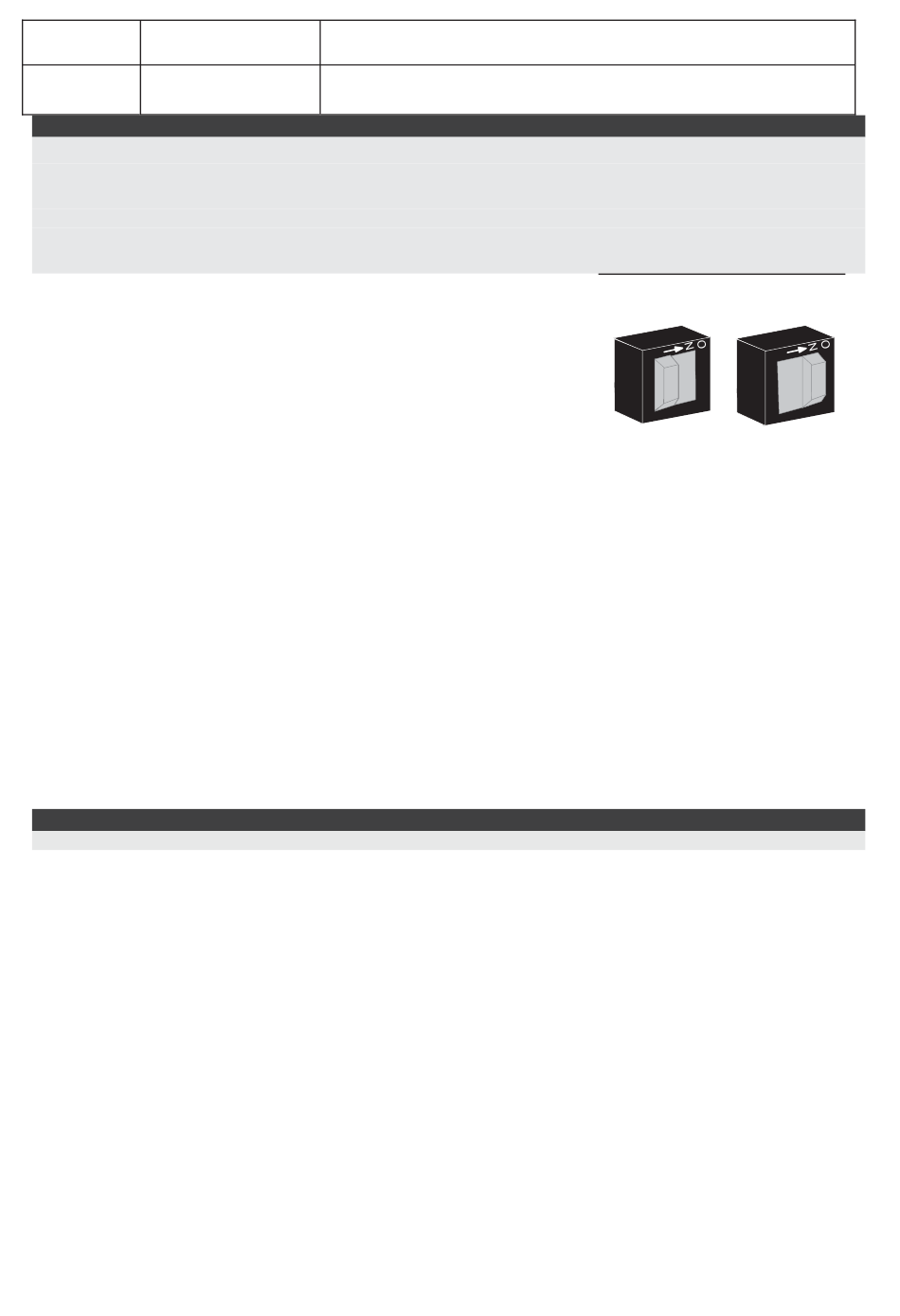

Relaismodus- / BUS-modusjumper

J-BUS-jumper (op de PCB tussen de rode en de groene
LED's) wordt gebruikt om de werkingsmodus van de detector
als volgt te bepalen:

Installeren van de standaardwartel

De buitendetector wordt geleverd met een standaardwartel voor een flexibele installatie. Volg de
instructies hieronder om de detector te installeren met de standaardwartel:
1. Open het frontpaneel van de WatchOUT (ontgrendel C1, figuur 1).
2. Maak de inwendige basis los (ontgrendel I1, figuur 2).
3. Verwijder de uitbreekplaatjes op de buitenbasis (figuur 6, detail B).
•
W1: Draaddoorvoeruitbreekplaatjes
•
S1,S2: uitbreekplaatjes om de buitenbasis te bevestigen aan de standaardwartel
•
S3: uitbreekplaatje voor de borgschroef van de buitenbasis
4. Verwijder het relevante kabeldoorvoeruitbreekplaatje S2, S7 of S9 van de wartel (figuur 6,
detail A).
5. Verwijder de rugbeveiliging van de inwendige basis (zie de paragraaf "Wijzigen van
rugbeveiligingspositie") en verbindt hem met S5 (figuur 6, detail A) op de standaardwartel.
Opmerking:
Vergewis u ervan dat u de gegraveerde UP-markering op het bovenste frontplaatje van de wartel ziet.
6. Selecteer het montage-installatietype als volgt:

Wandmontage

a. Steek de externe draden door uitbreekopeningen S2, S7 of S9 en trek ze naar buiten
(inclusief de sabotagedraden) doorheen de draaddoorvoeropening van de wartel (figuur 6,
detail B).
b. Bevestig de wartel tegen de muur met behulp van openingen S1, S3, S6 en S8.
90
Wijst op een gebrekkige communicatie met ProSYS (alleen
BUS-modus)
Apparaatinitialisatie na inschakelen
WatchOUT 315DT Installatiehandleiding
Relay- BUS-
modus modus
