Systèmes d'Aspiration Centralisée
Silencieux
Toutes les turbines utilisées dans les aspirateurs
centraux Disan sont équipées de matériaux
d'isolation acoustique à la sortie de l'aspiration
comme au niveau de l'amenée d'air. Ainsi, le niveau
sonore est inférieur à celui prévu par les
réglementations en vigueur. Les modèles DS Super
Compact sont équipés d'un silencieux
supplémentaire qui est installé à l'intérieur de
l'aspirateur central.

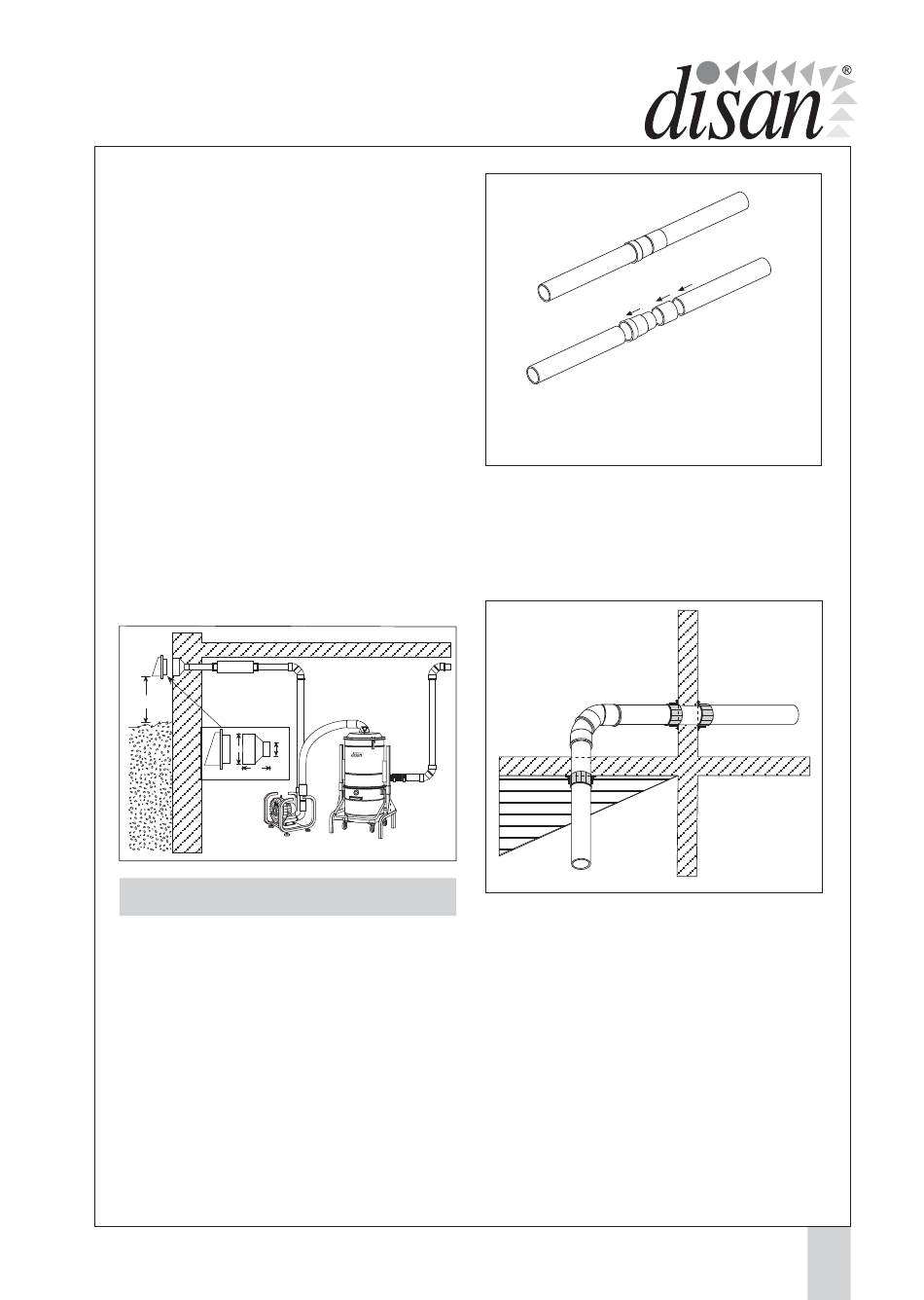

Des silencieux sont également disponibles en tant
qu'accessoires afin de diminuer encore plus le bruit
des moteurs. Le silencieux doit être installé à
l'extrémité de la conduite d'évacuation (à une
inclinaison quelconque) afin d'amortir tous les bruits
se produisant dans la conduite.
Le silencieux galvanisé est disponible dans les
versions suivantes et doit être choisi en fonction
du diamètre de la conduite d'évacuation :
•
Silencieux galvanisé d'un diamètre de 70/63 mm,
complet avec deux manchons galvanisés,
•
Silencieux galvanisé d'un diamètre de 100 mm,
complet avec deux manchons galvanisés,
Z 851
D é f l e c t e u r
d'évacuation
Silencieux
A 30 cm
minimum du sol
108
135
Déflecteur
Réduction 100/63 mm
d'évacuation
Exemple Modèle Modulaire DS A01 125
Exigences particulières
en matière de planification
Si la tuyauterie d'aspiration traverse des compo-
santes du bâtiment contenant des joints de dilata-
tion, ou si elle relie des bâtiments séparés, les
accessoires suivants doivent être utilisés :
•
Joint de dilatation afin de donner une certaine
élasticité à la conduite
•
Gaine isolante (normalement utilisée dans le
secteur hydraulique) afin d'éviter les problèmes
causés par les eaux de condensation et afin de
donner une certaine élasticité à la conduite en
cas de tassement du bâtiment ou du terrain
Si la conduite est enterrée à l'extérieur du bâtiment,
il convient de prévoir une maçonnerie de protection
autour.
art. n° IS10
art. n° IS11
63
Z 852
Joint de dilatation
Ø 50 mm
Joint de dilatation
Ø 63 mm
Joint de dilatation
Ø 80 mm
Joint de dilatation
Ø 100 mm Cod. VR104
Si la tuyauterie d'aspiration traverse un cloisonne-
ment pare-feu ignifugé, il convient de prévoir les
colliers pare-feu pour plafond et mur.
Mur: 2 colliers de fixation (de chaque côté du mur)
Plafond: 1 collier de fixation sur la face inférieure
du plafond
Z 852
! ATTENTION !
Les tuyauteries posées à l'extérieur ne doivent pas
être directement exposées aux rayons du soleil et
aux intempéries.
Nous conseillons, dans ce cas, d'utiliser des tuyaux
en acier galvanisé. Veuillez-vous adresser au bureau
technique de la société PROSP'AIR-DISAN.
Si une installation extérieure des tuyaux ne peut
pas être évitée, la conduite doit être revêtue d'une
gaine isolante (normalement utilisée dans le secteur
hydraulique).
Cod. VR056
Cod. VR064
Cod. VR084
