Systèmes d'Aspiration Centralisée

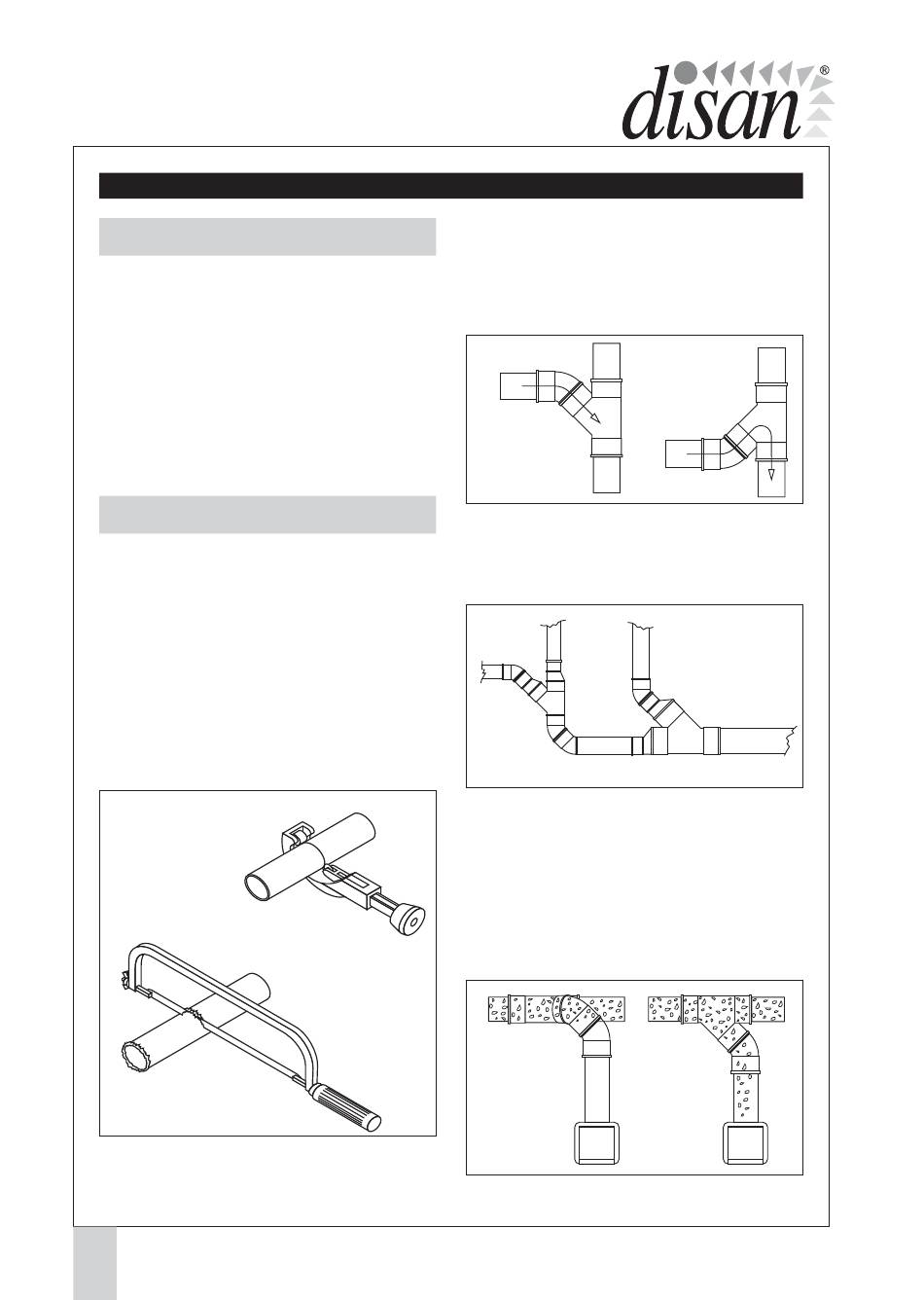

INSTALLATION DES TUYAUTERIES D'ASPIRATION

Consignes
générales
• Le réseau de tuyauterie d'aspiration doit, en règle
générale, être posée en même temps ou après
les tuyauteries des sanitaires afin que les conduites
puissent être installées d'une manière aussi
rectiligne que possible.
• A la différence des tuyaux de type sanitaire, les
tuyauteries d'aspiration n'exigent pas de pente.
• En cas d'obstacles, il est possible de modifier la
direction et l'inclinaison des conduites d'aspiration.
• Les raccordements de la conduite de chute et de
la conduite d'évacuation sur l'aspirateur central
sont mentionnés au paragraphe «Positionnement
de l'aspirateur central» de la page 5.
Pose du réseau de
tuyauteries d'aspiration
Le non-respect des consignes suivantes engendre
des obstructions, la diminution de la vitesse de
circulation de l'air et des sifflements désagréables.
Découpe des tuyaux
La découpe des tuyaux doit être effectuée avec le
coupe-tubes spécialement prévu à cet effet (p. ex.
coupe-tubes Art. n° GE801 pour des diamètres
jusqu'à 63 mm et Art. n° GE803 pour des diamètres
jusqu'à 100 mm). Les surfaces internes de coupe
des tuyaux doivent ensuite être ébavurées à l'aide
d'un couteau ou de papier de verre.
La découpe des tuyaux à l'aide d'une scie à main
engendre des bavures et des surfaces de coupe
imparfaites qui provoquent des obstructions.
Z 190
NON
20
Tenir compte du sens de circulation de l'air
Les dérivations doivent être installées dans le sens
de circulation de l'air.
Les dérivations installées en sens inverse provoquent
des obstructions et la diminution de la vitesse de
circulation de l'air.
Z 191
Raccordement d'une conduite secondaire sur
une conduite principale
Les manchons de réduction prévus à cet effet
doivent, là où c'est nécessaire, être installés après
la dérivation.
Z 856
→ 50
→ 63/50
OUI
Si une conduite secondaire est installée du bas
vers le haut, l'entrée dans la conduite principale
doit être effectuée latéralement ou par le dessus.
Si une conduite secondaire est dirigée du bas vers
le haut et si l'entrée de la conduite secondaire est
installée sur la face inférieure de la conduite
principale, alors la poussière transportée dans la
conduite principale tombe dans la conduite
secondaire venant du bas et se dépose dans la
prise d'aspiration.
Z 192
OUI
→ 50
→ 63
→ 50/63
→ 100/63
→ 63
→ 63
→ 100/63
OUI
NON
NON
→ 100
