Systèmes d'Aspiration Centralisée
Pose des
contre-prises
La contre-prise doit être installée en affleurant par
rapport au plan extérieur fini du mur ou de la cloison.
Il faut donc veiller à poser les contre-prises bien
horizontalement, pour que le vissage ultérieur des
prises sur les contre-prises soit bien horizontal aussi.
Le couvercle de la contre-prise muni de 2 antennes,
facilite le repérage des contre-prises après les
finitions plâtrières.
La dimension de la saignée dépend du type de
prise d'aspiration qui doit être installée:
• Prise d'aspiration Disan-carrée, Art. N° SD501/SD502
Profondeur minimale
Largeur minimale
Hauteur minimale
• Prise d'aspiration Disan-rectangulaire, Art. N° SD101/SD102
Profondeur minimale
Largeur minimale
Hauteur minimale
Z 195
H
L

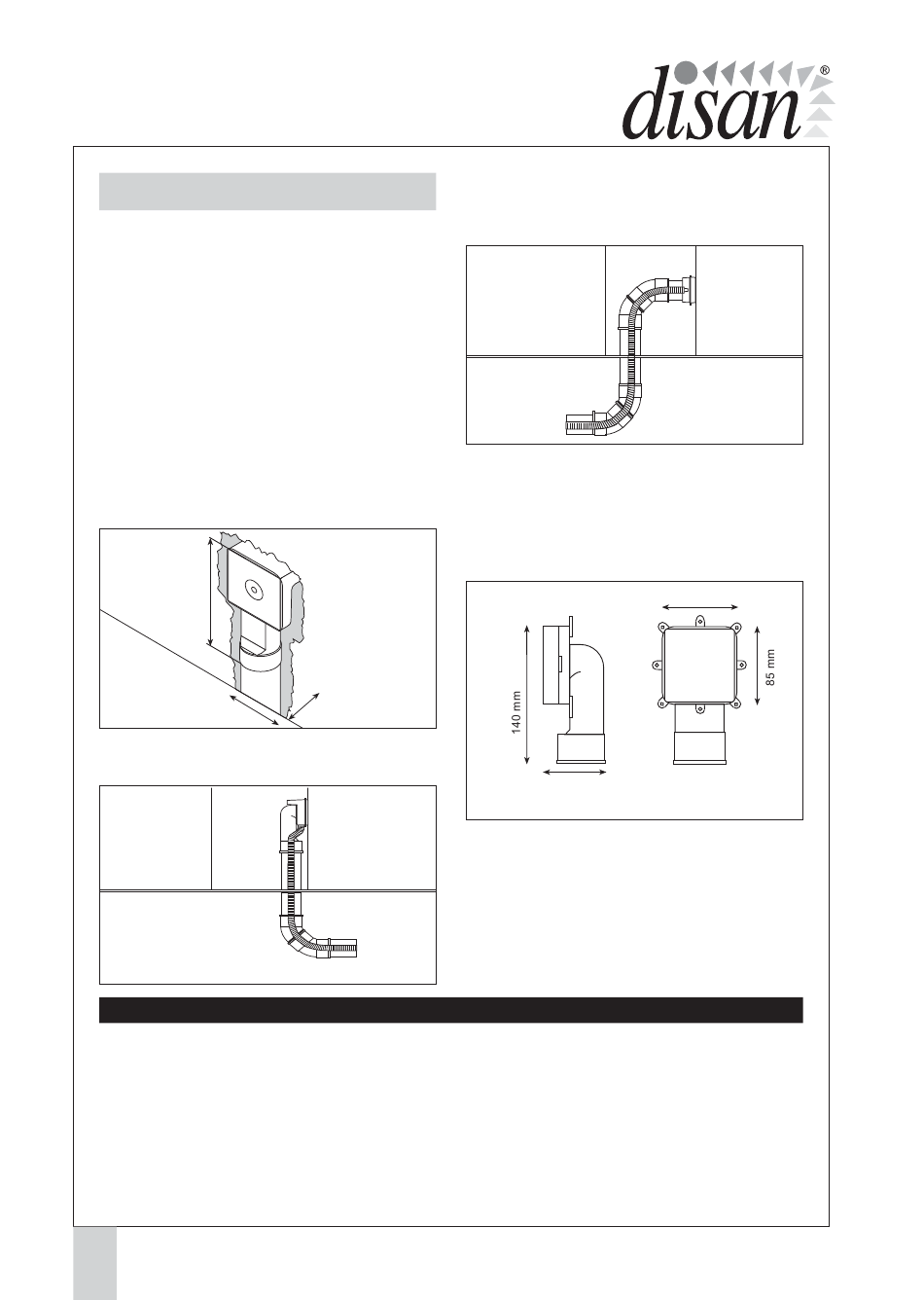

Exemple 1: Schéma d'installation de la contre-
prise avec un coude de 90°
Z 196
INSTALLATION DE LA CONDUITE D'EVACUATION D'AIR
La conduite d'évacuation d'air doit être amenée
vers l'extérieur.
Pour une isolation phonique optimale, le silencieux
doit être installé à l'extrémité de la conduite
d'évacuation («Planification de la conduite
d'évacuation», page 8).
22
Exemple 2: Schéma d'installation de la contre-
prise avec un raccord droit, dans le cas où le
raccordement de la contre-prise au réseau dans
le mur support avec un coude 90° est impossible
Z 197
P = 65 mm
L = 85 mm
H = 140 mm
Installation dans les cloisons sèches (type
placoplâtre) ou cloisons bois
P = 60 mm
L = 125 mm
Utilisez les contre-prises carrées prévues à cet effet
H = 125 mm
pour les prises d'aspiration Olympia, Royal, Majestic.
En fonction de l'épaisseur et du type du panneau,
fixez le boîtier de la contre-prise sur la face arrière
de la plaque avec des vis spéciales.
Z 865
P
Dimensions minimales de la découpe de la plaque.
Afin de ne pas freiner l'expulsion de l'air, ce qui
diminuerait la performance du moteur, la conduite
d'évacuation doit, dans la mesure du possible, être
posée en ligne droite avec peu de coudes.
85 mm
75 mm
