Systèmes d'Aspiration Centralisée

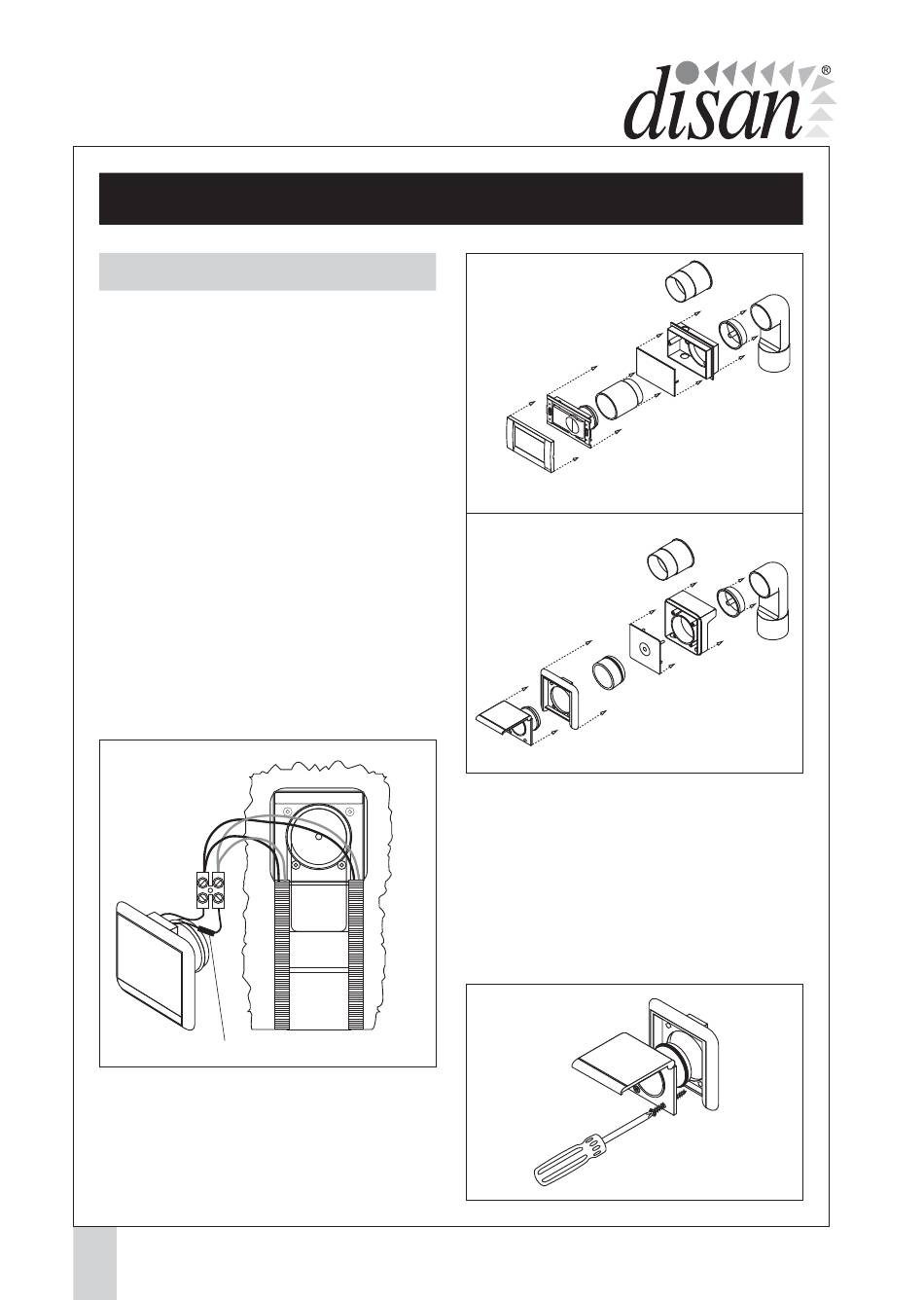

INSTALLATION ET RACCORDEMENT DES PRISES
D'ASPIRATION ET DE L'ASPIRATEUR CENTRAL
Installation et raccordement
des prises d'aspiration
Enlever le couvercle de protection et le couvercle
de la contre-prise
Raccordement des prises d'aspiration à la ligne
électrique pilote 12V
Les deux câbles qui arrivent de la ligne pilote doivent
être raccordés en parallèle à l'aide d'un domino
aux deux câbles de sortie de la prise d'aspiration.
Résistances
Si l'installation est équipée d'un dispositif pour le
montage en cascade des moteurs, il convient de
s'assurer qu'une résistance (Art. n° IS106) de 4700
est installée dans chaque prise d'aspiration. Les
résistances peuvent également être installées ulté-
rieurement en les soudant à l'un des deux câbles
de sortie utilisés pour le dé'marrage de l'installation
et raccordés à la prise d'aspiration. Protéger la
résistance avec une gaine thermo-résistante.
Installation des prises d'aspiration
• Lubrifier l'anneau d'étanchéité (joint torique) de
la prise d'aspiration avec du savon par exemple
afin de pouvoir l'introduire plus facilement dans
la contre-prise.
Z 859
Résistance
• S'il s'avère, lors de l'installation de la prise, que la
contre-prise est positionnée trop en arrière par
rapport au plan du mur (p. ex. dans le cas d'un mur
revêtu d'un enduit plus épais, de plaques de placo-
plâtre ou de lambris), il convient d'utiliser les pro-
longateur prévus. Plusieurs prolongateurs peuvent
également être collés si nécessaire. Dans ce cas,
il peut s'avérer utile d'utiliser des vis plus longues.
26
Z 206
Prise d'aspiration
Variante avec
rectangulaire
raccord droit
adattore
adattore
Prolongateur
Prise d'aspiration
Cadre décor
Z 207
Prise d'aspiration
Mod. Majestic
Variante avec
raccord droit
Prolongateur
Cadre décor
• Serrer les vis de fixation de la prise d'aspiration
dans la contre-prise avec précaution à l'aide d'une
visseuse sans fil, sans déformer la prise.
• Régler l'horizontalité de la prise à l'aide d'un
niveau. Achever la fixation à la main à l'aide d'un
tournevis.
Attention : un vissage trop appuyé de la prise
d'aspiration peut légèrement plier le couvercle de
la prise et altérer l'étanchéité de la prise et de ce
fait la puissance de l'installation.
Z 208
Coude 90°
Bouchon
d'étanchéïté
Contre-prise
Couvercle
Coude 90°
Bouchon
d'étanchéïté
Contre-prise
Couvercle
