Assemblage du support (suite)
Assemblage d'un DPF sans bride

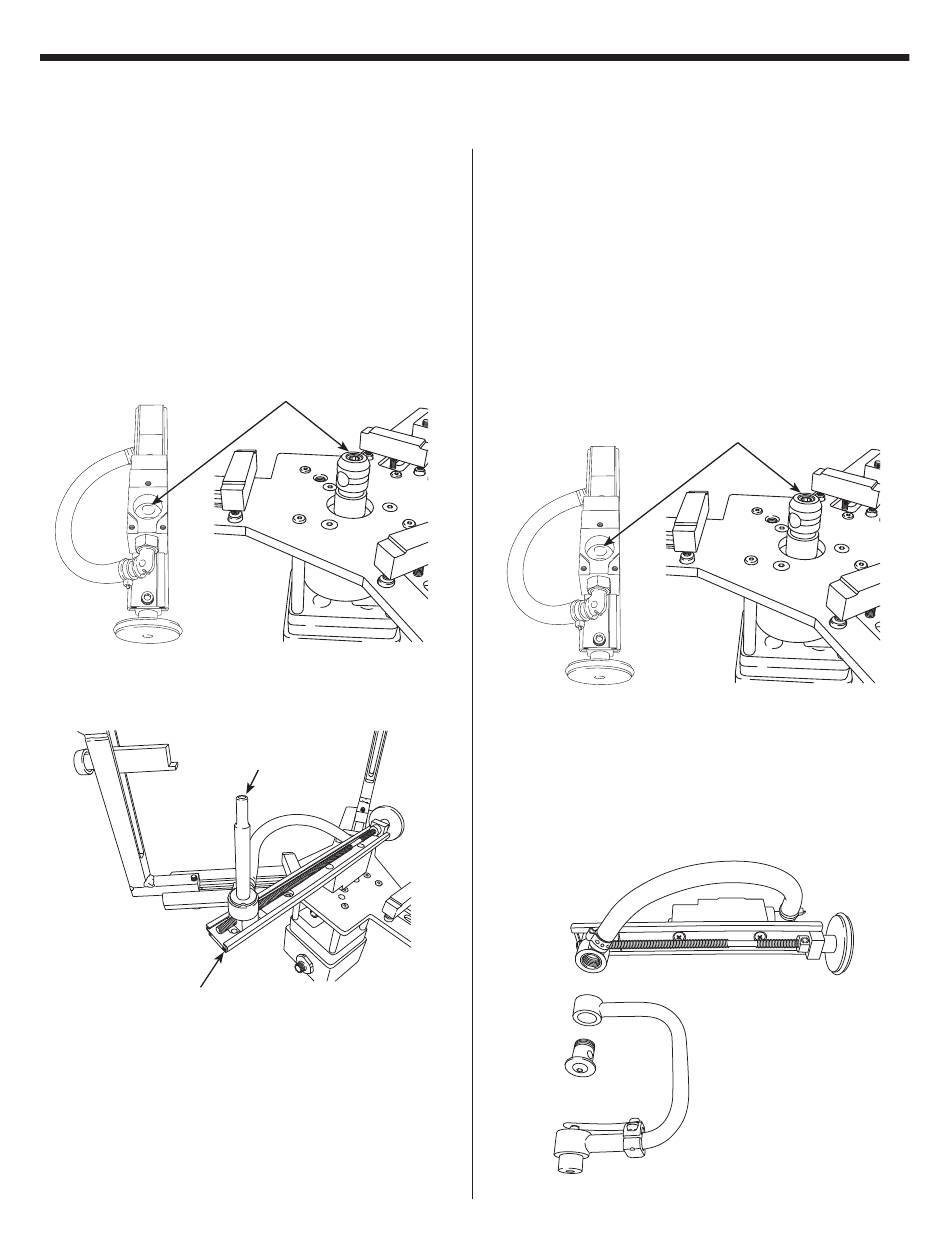

7. Sélectionnez le support de buse le plus
long qui permettra de dégager les pieds
du support, mais atteindra néanmoins le
diamètre externe du DPF. Fixez le support
de buse sur l'arbre à broche en effectuant
un mouvement pour l'aligner, le pousser et
le tourner. La bille à ressort doit s'encliqueter
dans la détente de la broche.
La bille à ressort s'encliquete
dans la détente de la broche.
8. Vissez la buse sur son support et utilisez
la clé fournie pour la serrer.
Support
de buse
563138 Rév. B, 8 février 2012
Buse
Assemblage d'un DPF doté d'une bride
8. Sélectionnez le support de buse le plus
long qui permettra de dégager les pieds
du support, mais atteindra néanmoins le
diamètre externe du DPF. Fixez le support
de buse sur l'arbre à broche en effectuant
un mouvement pour l'aligner, le pousser et
le tourner. La bille à ressort doit s'encliqueter
dans la détente de la broche.
9. Installez la bride sur le support de buse
La bille à ressort s'encliquete
dans la détente de la broche.
à l'aide de l'écrou de montage fourni.
La partie courbée de la buse doit être
parallèle au support de buse et dirigée
vers le centre de la machine. Serrez l'écrou
à l'aide de la clé à six pans fournie.
Bride
Montage
Support
de buse
Voir la page suivante
pour l'assemblage
intégral.
9
